Baumer OPDK 14P5901 - Manual

OPDK 14P5901
11001316
Н?+В-0ВВ*В]О
1/2
IND. CONT. EQ.
1DD2
Optoelektronische Sensoren
Photo electric sensors
Cellules opto-électroniques
Laser-Reflexions-
Lichtschranke mit
Polarisationsfilter
Retro-reflective
laser sensor with
polarization filter
Barrière réflex laser
avec filtres de
polarisation
Canada
Baumer Inc.
CA-Burlington, ON L7M 4B9
Phone +1 (1)905 335-8444
China
Baumer (China) Co., Ltd.
CN-201612 Shanghai
Phone +86 (0)21 6768 7095
Denmark
Baumer A/S
DK-8210 Aarhus V
Phone: +45 (0)8931 7611
France
Baumer SAS
FR-74250 Fillinges
Phone +33 (0)450 392 466
Germany
Baumer GmbH
DE-61169 Friedberg
Phone +49 (0)6031 60 07 0
India
Baumer India Private Limited
IN-411038 Pune
Phone +91 20 2528 6833/34
Italy
Baumer Italia S.r.l.
IT-20090 Assago, MI
Phone +39 (0)2 45 70 60 65
Singapore
Baumer (Singapore) Pte. Ltd.
SG-339412 Singapore
Phone +65 6396 4131
Sweden
Baumer A/S
SE-56133 Huskvarna
Phone +46 (0)36 13 94 30
Switzerland
Baumer Electric AG
CH-8501 Frauenfeld
Phone +41 (0)52 728 1313
United Kingdom
Baumer Ltd.
GB-Watchfield, Swindon, SN6 8TZ
Phone +44 (0)1793 783 839
USA
Baumer Ltd.
US-Southington, CT 06489
Phone +1 (1)860 621-2121
www.baumer.com/worldwide
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144

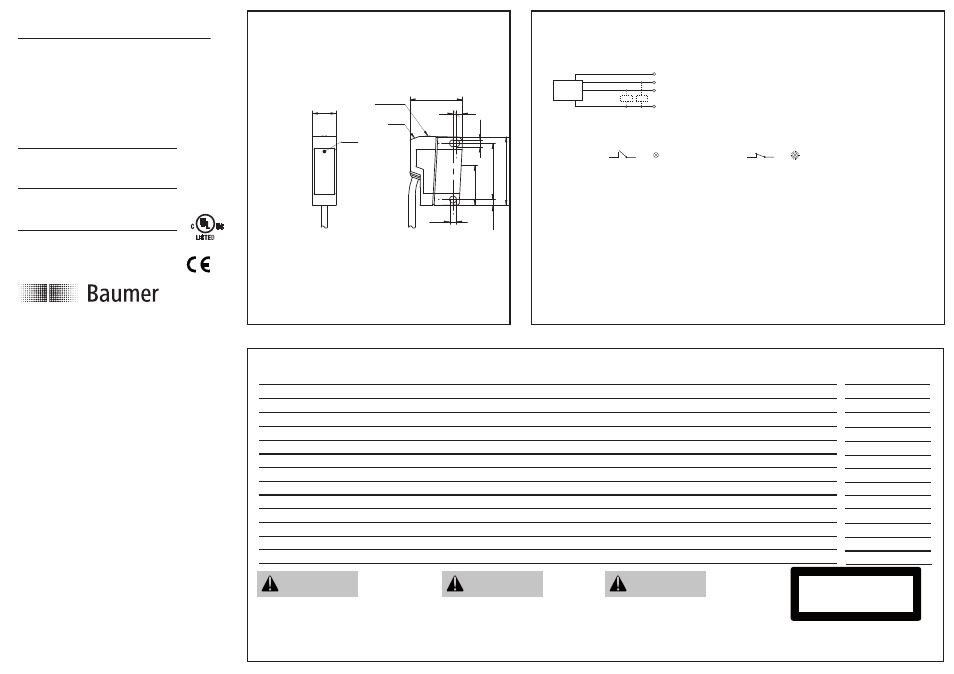

Abmessungen Dimensions Dimensions
LED
LED
Teach-in
14,8
32,7
4 2
4
,3
4
3
3
,7
5
3
5
4,3
2
5
,2
*
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm * Sender- und Empfängerachse
* Emitter and receiver axis
* Axe de lémetteur et du récepteur
Elektrischer Anschluss Connection diagram Schéma de raccordement
0 V
PNP
WH (2)
BU (3)
BN (1)
BK (4)
Z Z
+V S
light operate
dark operate
BN = Braun/brown/brun
BK = Schwarz/black/noir
WH = Weiss/white/blanc
BU = Blau/blue/bleu
Hellschaltung / light operate / com. claire
Dunkelschaltung / dark operate / com. sombre
Objekt nicht vorhanden / object not present / objet pas présent
Objekt vorhanden / object present / objet présent
LED NPN =HIGH PNP =LOW LED NPN =HIGH PNP =LOW
object not present object present
light operate
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technische Daten Technical data Données techniques
Betriebsspannungsbereich Vs (UL-Class 2) Voltage supply range Vs (UL-Class 2) Plage de tension Vs (UL-Class 2)
max. Stromverbrauch Mit tel- / Spitzenwert max. supply current average / peak Consommation moyenne / pointe max.
max. Schaltstrom max. switc hing current Courant de sortie max.
Spannungsabfall Voltage drop Tension résiduelle
Ansprechzeit Response time Temps d'activ ation
Abfallzeit Release time Temps désactivation
Kurzschlussfest Short circuit protection Protégé contre courts-circuits
Verpolungsfest Reverse polarity protection Protégé contre inversion de polarité
Betriebstemperat ur Temperature range Température de service
Schutzklasse Protection class Classe de protection
max. Anzugsdrehmoment max. tightening torque Couple max. de serrage
Grenzreichweite Sn Nominal range Sn Limite de portée Sn
Betriebsreichweite Sb Actual range Sb Portée de fonctionnement Sb
Abstand des Laserfokus Beam focal point Plage du foyer du laser
10 - 30 VDC
25 mA / 35 mA
100 mA
≤ 2,2 VDC
≤ 0,25 ms
≤ 0,25 ms
ja / yes / oui
ja / yes / oui
-10...+50°C
IP 67
0,8 Nm
11,0 m
10,0 m
400 mm
Technische Änderungen vorbehalten Technical specifications subject to change Sous réserve de modifications techniques
Laserstrahl nie auf ein Auge richten.
Es empfiehlt sich, den Strahl nicht ins Leere
laufen zu lassen, sondern mit einem matten
Blech oder Gegenstand zu stoppen. Do not point the laser beam towards
someone's eye. It is recommended to
stop the beam by a mat object or mat
metal sheet. Ne dirigez jamais le faisceau vers un oeil.
Il est conseillé de ne pas laisser le faisceau
se propager librement mais de l'arrêter au
moyen d'un objet de surface mate.
VORSICHT CAUTION ATTENTION CLASS 1 LASER
PRODUCT
Complies with 21 CFR 1040.10
and 1040.11 except for deviations
pursuant to laser notice No. 50,
dated June 24, 2007
