E-16
Unit will remember these settings (including lock on/off) even if turned off
and back on.
DONE,
USE CONTACT TIP or
[wheel selected],
then Units selected
Min Speed
Max Speed
OR
Press and hold Lock on
12. Exit Setup –
Ready to
measure
Measure
Recall Max
Recall Min
If unit Locked
on:
Power Off
Resets Max/Min
9.2 RATE Operation
Automatic after 90 seconds
if unit not Locked on OR
S-7

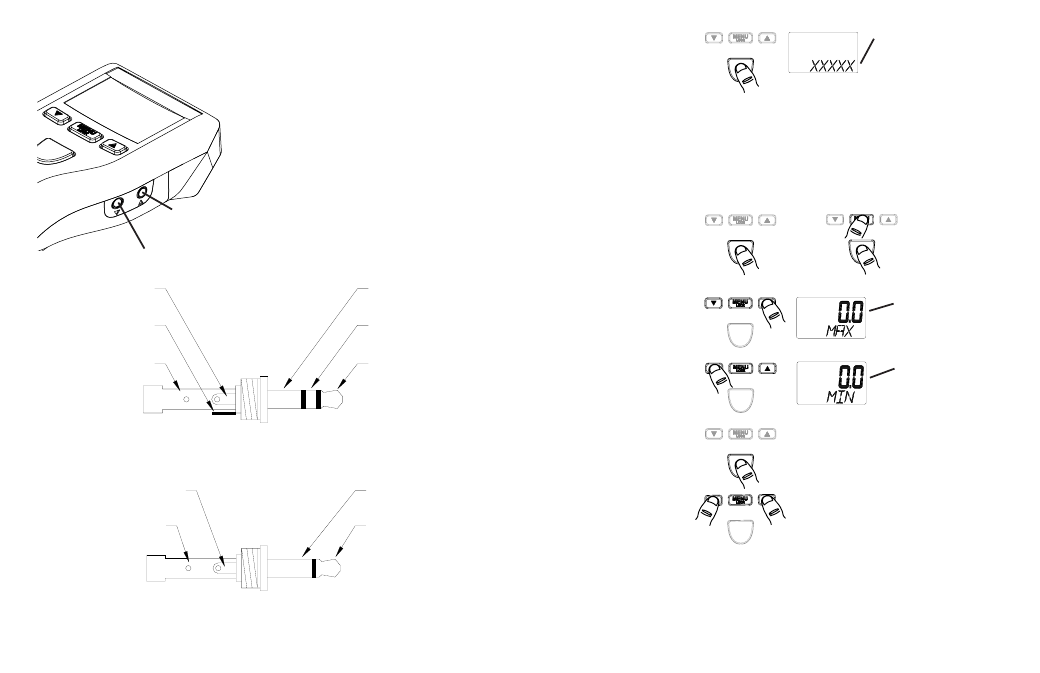

5.0 ENTRADA / SALIDA
Enchufle de
salida (
T T T T T
)
Enchufle de
entrada (
S S S S S )
Entrada: Acepta sensor remoto o
dispositivo de contacto
remoto (RCA). Conector de
1/8” (3.5mm) fono estéreo.
Salida: 1 pulso por revolución salida
TTL en operación interna.
Repitidor de pulso con
sensores remotos. Conector
1/8” (3.5mm) fono monaural.
Salida Pulso
Comun
(tierra, GND)
Comun
(tierra, GND)
Salida Pulso
Señal de entrada
+3V Salida a
Sensor
Comun
(tierra, GND)
Comun
(tierra, GND)
+3V Salida a
Sensor
Señal de entrada
Detalles de Conector de Entrada (estéreo)
Detalles de Conector de Salida (monaural)
