COLOCACIÓN DE LA MUELA DE AFILAR Y DE LA
BANDEjA DE AGUA
1. Coloque una arandela de metal (7) sobre el husillo, la
corona mirando al lado opuesto de la máquina.
2. Coloque la muela de afilar (6) holgadamente sobre el
husillo, con el centro deprimido de la muela de afilar
mirando al lado opuesto de la máquina (como se
muestra en la imagen).
3. Sujete la bandeja de agua (5) en posición. Utilice la
posición de fijación adecuada al tamaño de la muela
de afilar para asegurarse de que la muela de afilar
pueda girar libremente aún llegando por debajo del
nivel de agua máximo (según se indica en la bandeja:
MAX WATER LEVEL).
4. Coloque la segunda arandela de metal (7) sobre el
husillo, su corona de cara a la muela de afilar.
5. Asegure con la tuerca de bloqueo (8). Utilice la llave
(16) suministrada para asegurar firmemente.
NOTA: Este husillo tiene una rosca inversa, gire la
tuerca en sentido en contra de las agujas del reloj para
asegurarlo.
6. Girar la muela de afilar a mano un par de vueltas
para asegurarse de que se mueve libremente y con
precisión.
MUELA DE ASENTAR DE CUERO
1. El aparato se suministra equipado con una muela de
asentar de cuero (1).
2. Antes de su uso, compruebe que la muela de asentar
esté bien sujeta en su sitio.
3. Gire la perilla de enganche (3) en sentido de las agujas
del reloj para apretar.
NOTA: Apriete a mano solamente
MONTAjE
EMPLAZAMIENTO DEL APARATO
• Coloque el aparato sobre una superficie sólida, con las
cuatro patas firmemente y uniformemente colocadas
sobre la superficie.
• Asegúrese de que el área de trabajo esté
adecuadamente iluminada, y de que haya suficiente
espacio alrededor del aparato para que no haya
obstáculos.
COMO LLENAR LA BANDEjA DE AGUA
1. Llene la bandeja de agua (5) con agua fría hasta la
marca que indica el nivel máximo de agua (MAX
WATER LEVEL) en el lado de la bandeja de agua.
2. Durante su uso, asegúrese de que el nivel de agua
siempre sea suficiente para mantener la superficie de
la muela de afilar (7) húmeda.
COMO ACCIONAR EL SISTEMA DE TRANSMISIÓN
1. Apriete la perilla de bloqueo (10) girando en sentido
horario hasta que quede bien apretada contra el
cuerpo de la máquina. Esto activará el sistema de
transmisión.
2. Después de su uso, siempre afloje la perilla de
bloqueo. Esto ayudará a asegurar que la rueda de
tracción conserva su forma correcta.
COMO UTILIZAR EL RECTIFICADOR DE MUELAS
ABRASIVAS
Utilice el rectificador de muelas abrasivas (14) para
preparar la superficie de la muela de afilar para una
afilado suave o más profundo.
Para un afilado más profundo, para eliminar una gran
cantidad de material de forma rápida (por ejemplo, para
dar forma a una hoja):
• Aplicar el lado áspero del rectificador de muelas
abrasivas a la muela de afilar para que la superficie de
afilado sea más áspera
Si se desea una afilado suave, para afilar la hoja:
• Aplique la parte lisa del rectificador de muelas
abrasivas a la muela para proporcionar una superficie
de grano de abrasividad suave, aprox. con grano de
1000, ideal para el afilado de la hoja en la preparación
para el pulido final del borde cortante en la muela de
asentar de cuero
COMO UTILIZAR EL SOPORTE PARA ACCESORIOS
Para su uso con el brazo
de soporte (11) y la guía
de ángulo (17) para fijar la
hoja en el ángulo correcto
para el afilado:
1. Afloje las perillas del
soporte para accesorios
(13).

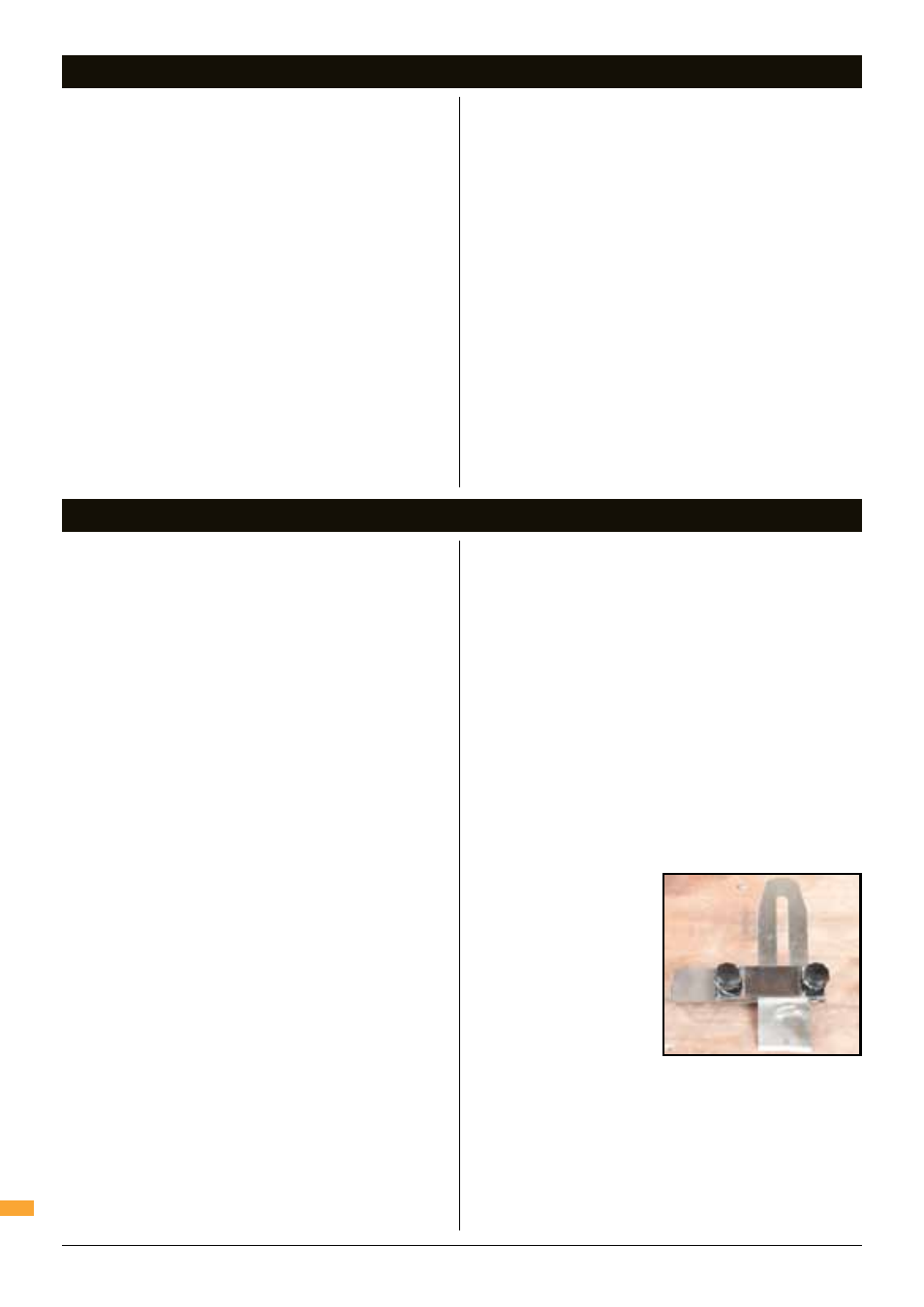

2. Coloque la hoja en el
soporte para accesorios para que uno de los bordes
de la hoja esté colocado contra los topes. Vea la Fig. 1,
abajo.
3. Apretar las perillas para fijar la hoja en la posición
PREPARACIÓN
Montaje / Preparacion
Fig.1
