D

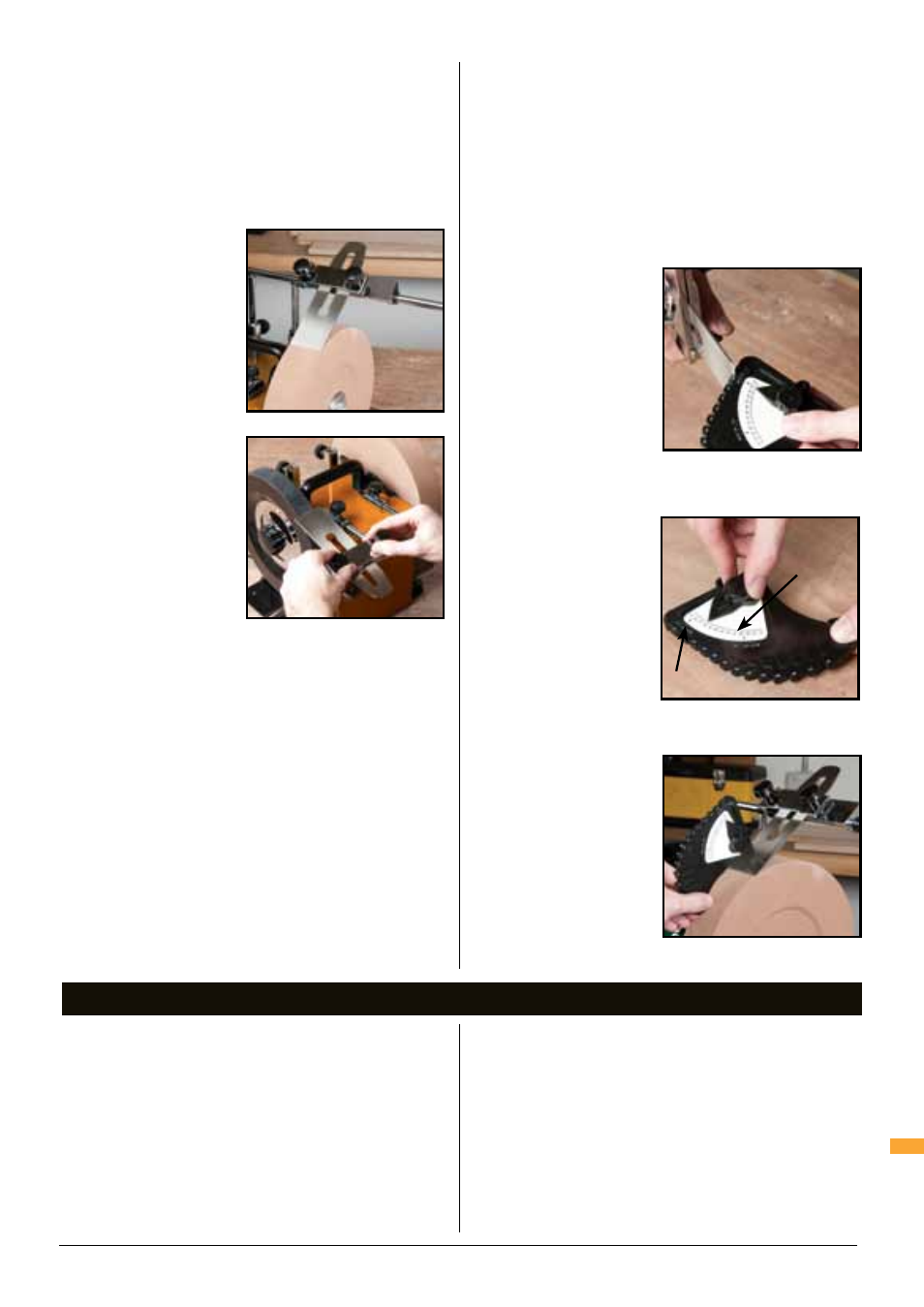

TRAGARM VERWENDEN
• Zum Schleifen lässt sich der Tragarm (11) mit der
Drehrichtung oder gegen die Drehrichtung des
Schleifsteins anbringen.
• Arbeiten Sie aber beim Abziehen immer mit der
Drehrichtung.
Schleifen gegen die Drehrichtung:
1. Führen Sie den Tragarm
(11) in die senkrechten
Tragarmhalter (2) ein.
Schleifen und Abziehen mit
der Drehrichtung:
1. Führen Sie den Tragarm
(11) in die waagerechten
Tragarmhalter (9) ein.
• Durch Arbeiten
entgegen der
Drehrichtung lassen
sich größere
Materialmengen
schneller abtragen
als beim Schleifen in
Drehrichtung.
• Das Arbeiten in
Drehrichtung erlaubt
äußerst präzises
Schärfen einer Schneide bei feineren Werkzeugen und
wird außerdem beim Abziehen verwendet.
• Lassen Sie sich Zeit und probieren Sie unterschiedliche
Einstellungen mit verschiedenen Schneidenarten
und -größen aus, so dass Sie den richtigen
Schliffwinkel erzielen. Vergewissern Sie sich, dass
die zu schärfende Schneidkante rechtwinklig auf der
Schleifsteinoberfläche aufliegt.
• Allgemein gilt, dass der Tragarm zum Schärfen in
die senkrechten Halter eingesetzt und gegen die
Drehrichtung geschärft werden sollte.
• Setzen Sie den Tragarm niemals in die senkrechten
Halter ein, wenn die Lederabziehscheibe benutzt
werden soll. Ein Abziehen der Schneide gegen die
Drehrichtung verursacht schwere Schäden an der
Abziehscheibe.
WINKELLEHRE VERWENDEN
• Verwenden Sie die Winkellehre (17), um die Schneide
genau in den richtigen Winkel für den Schärfvorgang zu
bringen.
1. Spannen Sie die Schneide in die Schleifführung (13) ein
und setzen Sie den Tragarm in die Halter.
2. Verwenden Sie zur Bestimmung des
Schneidkantenwinkels die Messlehre außen an der
Winkellehre
3. Lösen Sie das Rad an
der Winkellehre und
stellen Sie den weißen
Winkelmesser so
ein, dass die kleinen
schwarzen Pfeile auf die
entsprechende
4. Stellen Sie dann den
großen schwarzen
Zeiger auf den oben im 2.
Schritt bestimmten Schliffwinkel der Schneide ein und
ziehen Sie das Zeigerrad in dieser Stellung an (siehe
Abb. 5).
5. Schieben Sie die
Schleifführung auf den
Tragarm, so dass die
Schneide am
Schleifstein anliegt.
6. Setzen Sie die
abgerundete Kante der
Winkellehre auf den Schleifstein
und die flache Kante des
Zeigers auf die zu schärfende Schneide (siehe Abb. 6).
7. Passen Sie die
Tragarmhöhe mithilfe der
Tragarmhöhenverstellung
(12) so weit an, dass
die flache Kante des
Winkellehrenzeigers
vollkommen flach und
bündig auf der Schneide
ruht.
8. Der Schliffwinkel ist nun
eingestellt.
WICHTIGE SICHERHEITSHINWEISE
• Verwenden Sie dieses Gerät nur, wenn Sie die
notwendige Sicherheitsausrüstung tragen. Dazu
zählen Schutzbrille und Gesichts- oder Staubmaske.
• Ziehen Sie Schutzhandschuhe an und lassen Sie beim
Umgang mit Schneidwerkzeugen stets besondere
Vorsicht walten.
• Überprüfen Sie die Schärfe einer Schneide niemals mit
dem Finger oder einem anderen Körperteil.
• Vergewissern Sie sich vor jeder Inbetriebnahme, dass
der Schleifstein sich frei drehen lässt.
• Lassen Sie einen neuen Schleifstein vor dem Gebrauch
stets einige Minuten laufen. Stellen Sie sich während
des Anlaufens seitlich zum Gerät.
GERäT AUFSTELLEN
1. Stellen Sie das Gerät auf und befestigen Sie
die Schneide gemäß der Anweisung unter „Vor
BEDIENUNG
Vor Inbetriebnahme/Bedienung
Grindstone
Diameter
Blade Bevel
Angle
Abb.2
Abb.3
Abb.4
Abb.5
Abb.6
