I
Operazione / Accessori

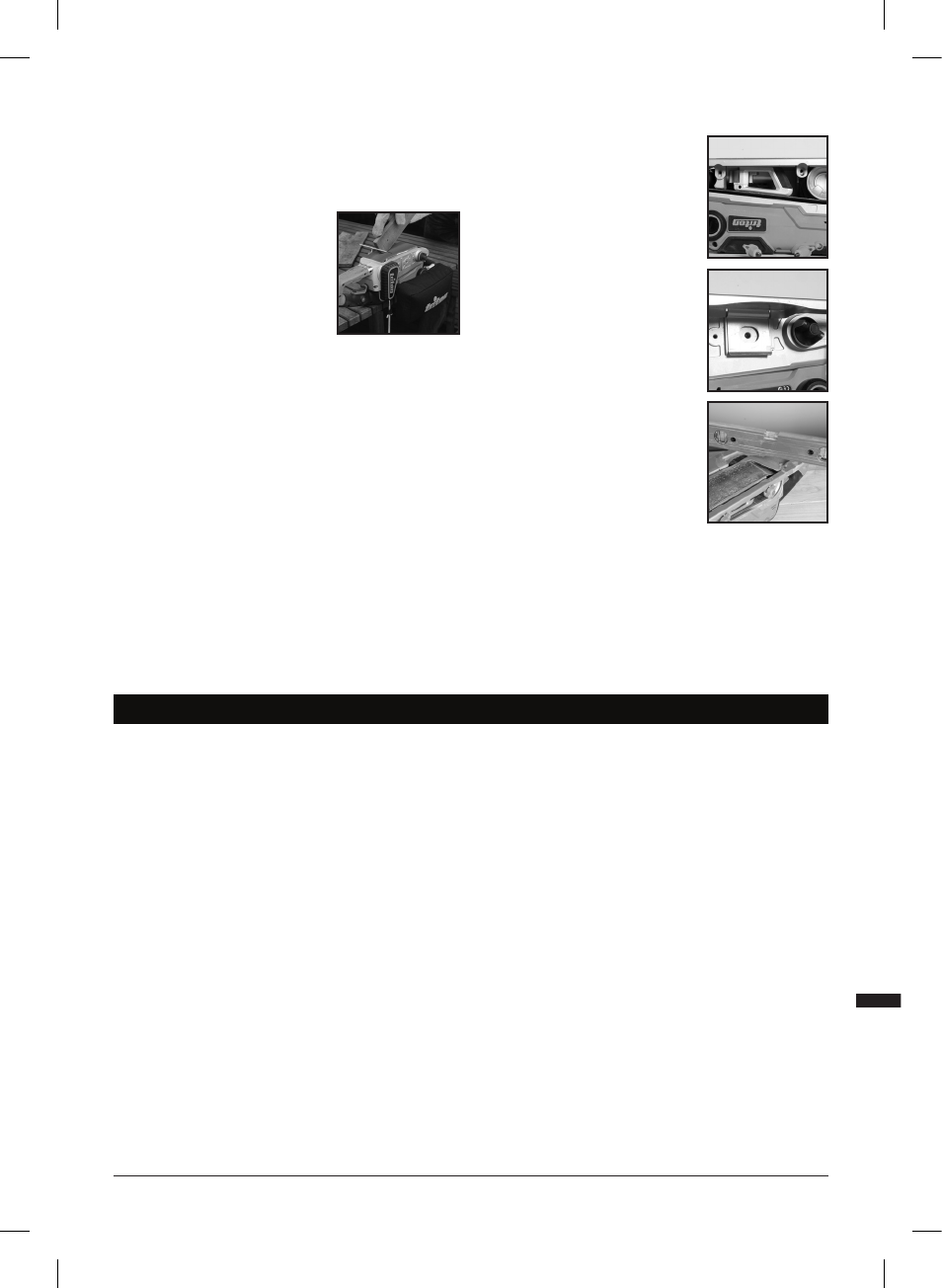

UTILIZZO DEL SET DI MORSETTI D’INVERSIONE
La serie di morsetti di inversione permette di utilizzare la levigatrice a nastro
di 76 mm Triton in una posizione invertita. La levigatrice deve essere utilizzata
solo in posizione invertita quando fissata saldamente ad una struttura idonea
con un solido, piano di lavoro.
1. Spingere la maniglia ausiliaria (1) completamente in avanti
2. Capovolgere la macchina e posizionarla
su una superficie solida e piana di lavoro.
Assicurarsi che la parte inferiore è piatto
e che ci sia un accesso sufficiente per
contenere la lunghezza delle basi a morse G
3. Inserire i morsetti G completamente nelle
posizioni di fissaggio della levigatrice.
Garantire la sezione verticale di ogni
morsetto filettato G sia stretto contro il bordo
della superficie di lavoro
4. Serrare i dadi ad alette in modo che la levigatrice sia bloccata saldamente
alla superficie di lavoro
5. Montare il blocco posteriore (17) in posizione con la vite a blocco posteriore
(16) L’arresto può essere fissato in una posizione sollevata o quasi a livello
del nastro abrasivo. Assicurarsi che l’arresto non è a contatto con il nastro
abrasivo
6. Montare il sistema di estrazione polvere o sacchetto raccogli polvere
7. Accendere la levigatrice e utilizzare il pulsante di blocco per mantenere la
levigatrice in esecuzione
8. Verificare la solidità di fissaggio e l’allineamento del nastro abrasivo
durante il funzionamento della levigatrice. Se necessario, spegnere e
fissare di nuovo la levigatrice.
Attenzione: NON utilizzare la levigatrice a meno che non sia bloccata
saldamente alla superficie di lavoro
• Una gamma completa nastri abrasivi di diversa grana e altri accessori
sono disponibili presso i rivenditori Triton. Pezzi di ricambio possono essere
ottenuti da toolsparesonline.com
MONTAGGIO DEL TELAIO DI LEVIGATURA (TBSIS)
Il telaio di levigatura aiuta a controllare la
profondità di taglio e previene inclinazione e
scriccatura
1. Utilizzare i morsetti di inversione (15) per
fissare la levigatrice a nastro su una superficie
solida, piana, superficie piana in posizione
invertita
2. Posizionare il telaio (18) sopra la levigatrice
in modo che, con la superficie liscia del telaio
superiore, le posizioni di fissaggio del
telaio corrispondono alle posizioni di
fissaggio sulla levigatrice
3. Inserire le manopole di bloccaggio telaio
(20) sul lato dove ci sono due posizioni di
fissaggio poi serrare per fissare il telaio,
ma consentire una piccola quantità di
movimento
4. Inserire la manopola di bloccaggio piastra
di profondità (19) nella posizione di
fissaggio singola (sul lato opposto alle
manopole di bloccaggio del telaio).
Allineare le tarature di profondità
con il puntatore scala nella posizione
desiderata
NB: Per la profondità minima di levigatura,
allineare con taratura più lontana dalla
superficie del telaio (vedi sopra)
5. Utilizzare una livella per verificare che il telaio sia orizzontale, poi serrare
le manopole di bloccaggio completamente per fissare il telaio pronto per
l’uso
UTILIZZO DEL TELAIO DI LEVIGATURA
• Si consiglia di iniziare la levigatura contro il grano.
• Avviare la levigatrice con essa rivolta a orario 10 o 11 in punto, e spostarla
avanti e indietro attraverso il pezzo in lavorazione lentamente. Terminare
eseguendo la levigatura parallela al grano.
ACCESSORI
