23
F
Instructions d’utilisation / Accessoires
UTILISATION DES PRESSES D’INVERSION
Les presses d’inversion permettent d’utiliser la ponceuse à bande Triton de 76
mm en poste fixe. La ponceuse ne peut s’utiliser en poste fixe que lorsqu’elle
est fermement fixée sur une surface solide et plane.
1. Repoussez la poignée auxiliaire (1) de la ponceuse le plus possible vers
l’avant.

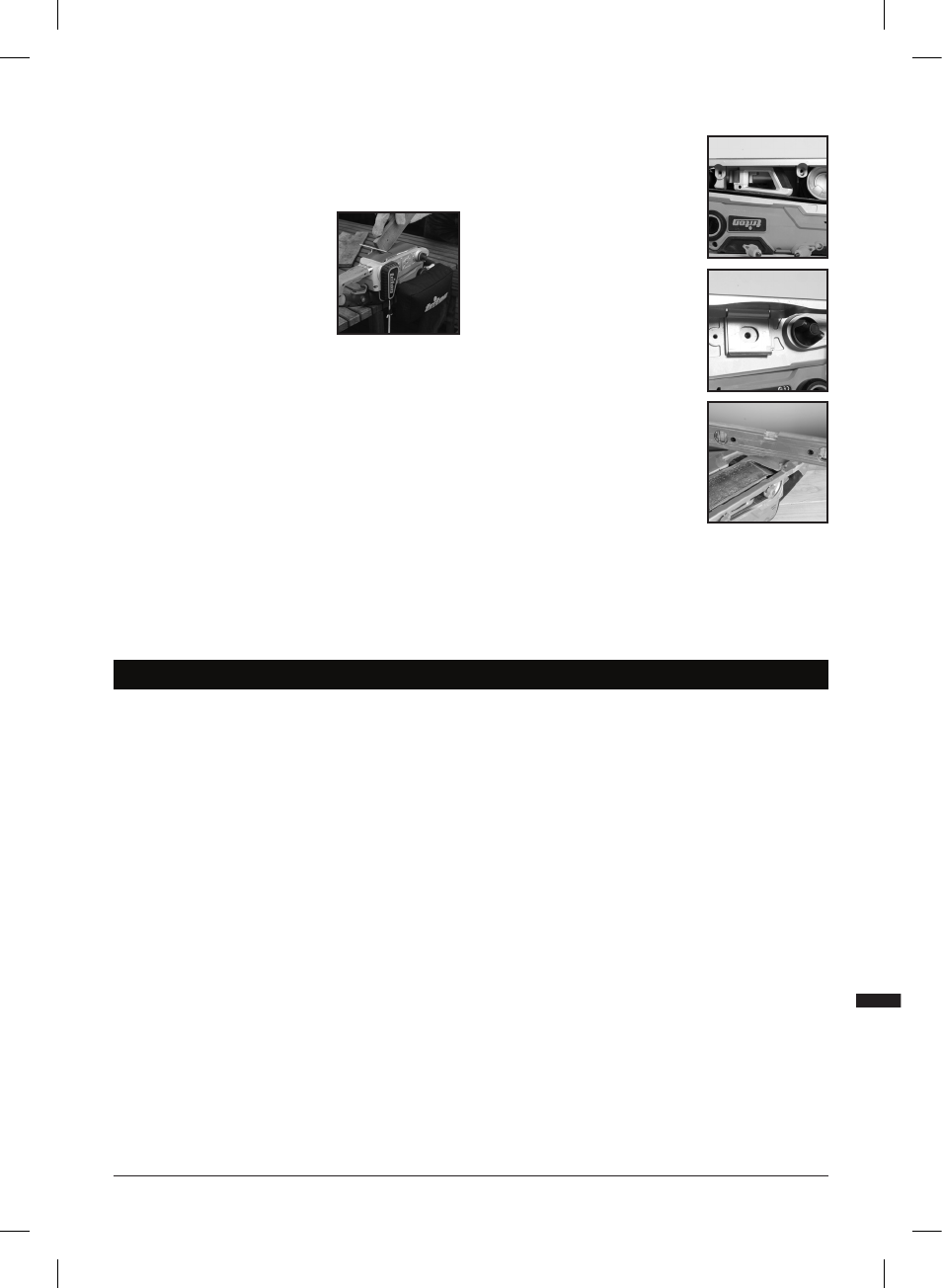

2. Placez la machine à l’envers sur une surface
de travail solide et plane. Assurez-vous
que la surface d’appui soit plane et qu’il
y ait un espace suffisant pour disposer
confortablement les presses d’inversion
(15).
3. Insérez les presses d’inversion (15) à fond
dans les emplacements de fixation de la
ponceuse. Assurez-vous que la section
filetée de chacune des presses d’inversion repose bien contre le bord du
plan de travail.
4. Resserrez les écrous à ailette de manière à bien fixer l’appareil contre le
plan de travail
5. Montez la butée arrière (17) et fixez-la en place au moyen de la vis (16)
prévue à cet effet.
6. La butée arrière peut se fixer en position surélevée ou quasiment à ras de
la bande de ponçage. Toutefois, assurez-vous bien qu’elle ne soit pas en
contact avec la bande.
7. Installez le système d’extraction ou sac à sciures.
8. Allumez la ponceuse et actionnez le bouton de marche continue.
9. Laissez-la fonctionner un instant pour vérifier la solidité du montage et le
bon centrage de la bande. Si nécessaire, éteignez l’appareil et corrigez le
montage.
ATTENTION : N’employez PAS la ponceuse en poste fixe si elle n’est pas
solidement fixée au plan de travail.
• Une grande variété de bandes abrasives de différents grains et
d’accessoires sont disponibles depuis votre revendeur Triton. Des pièces de
rechange peuvent être obtenues depuis toolsparesonline.com.
INSTALLATION OPTIONNELLE DU CADRE DE PONÇAGE (TBSIS)
• Le cadre de ponçage permet de contrôler
la profondeur et de garantir la planéité du
ponçage.
1. A l’aide des presses d’inversion (15), fixez la
ponceuse à bande en position inverse sur un
plan de travail solide et nivelé.
2. Placez le cadre de ponçage (18) par-dessus
la ponceuse, la surface lisse du cadre
étant tournée vers vous, pour que les trous
de fixation présents sur le cadre
correspondent aux trous de fixation de la
ponceuse.
3. Introduisez les boutons de fixation du
cadre (20) dans les deux trous de fixation
pour installer le cadre sur la machine. Ne
pas les serrer trop fort pour laisser une
toute petite quantité de jeu.
4. Introduisez le bouton de réglage de
hauteur (19), et alignez l’encoche
millimétrique souhaitée avec le repère
gravé.
Remarque : pour la profondeur de ponçage,
alignez l’encoche millimétrique la plus
éloignée de la surface du cadre avec le
repère (voir photo ci-dessus).
5. A l’aide d’un niveau à bulle, vérifiez que
le cadre soit bien horizontal, puis serrez
les boutons de fixation à fond pour fixer le cadre sur la machine.
UTILISATION DU CADRE DE PONÇAGE
• Nous recommandons de procéder à un ponçage à contre-fil.
• Commencez par placer la ponceuse en diagonale, comme si elle indiquait
environ 10 ou 11 heures, puis déplacez-la lentement d’avant en arrière sur
la pièce. Terminez par un ponçage dans le sens du fil.
ACCESSOIRES
