Fixing
スイングアームへの取り付け方法

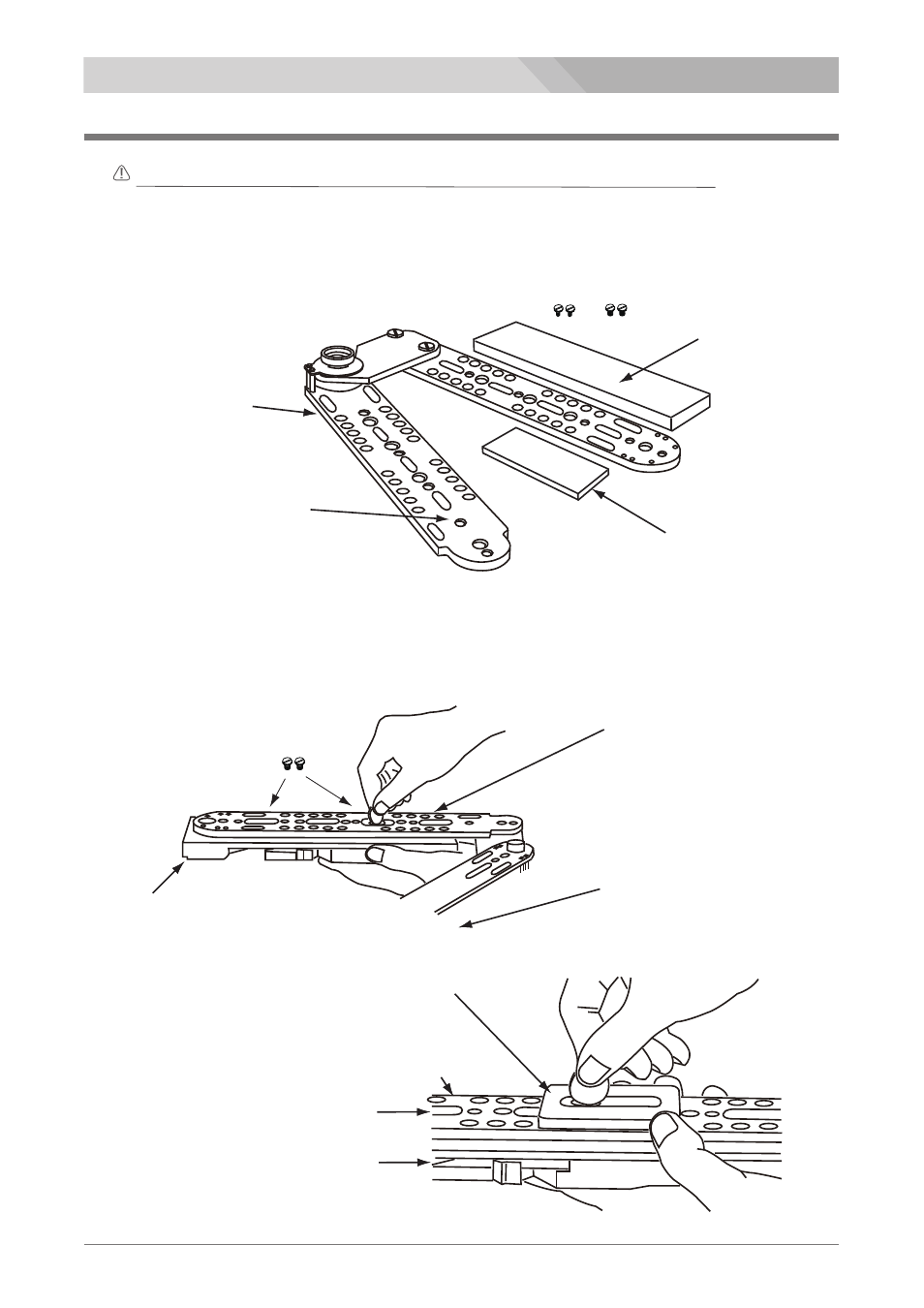

Mounting on Swing Arm ( for HDM-70WV/S only )
Make sure to disconnect the connectors before fixing up.
1
2
組み立ては、必ず入出力コネクタの配線をはずしてから行ってください。
Camera Plate カメラプレート
(bottm side) 下面
Tripod Base
三脚ベース
Swing Arm
スイングアーム
(Screws are attached
to the tripod)
Prepare a tripod and remove the tripod base and the camera plate.
三脚を用意し、三脚ベース、カメラプレートを外します。
Tripod Base 三脚ベース
Camera Plate カメラプレート
Swing Arm
(supplied)
スイングアーム
part for mountig HDM-70WV
HDM-70WV取付部
Tripod Base Screws(supplied) 三脚ベースネジ
or
Fix up the tripod base and the camera plate to the Swing Arm.
スイングアーム本体(三脚取付部)の上面に三脚ベースを取り付け、下面に三脚のカメラプレートを取り付けます。
Tripod Base 三脚ベース
part for fitting up to tripod
(bottom side) 三脚取付部(下面)
(arm)
part for mountig HDM-70WV
HDM-70WV取付部
Tripod Base Screws
(supplied)
三脚ベース取付ネジ
