25
TC INにVTR等のTC OUT信号を、TC OUTにVTR等のTC IN信号を接続します。
外部2W インカムシステムと通話する場合XLR 3Sに接続します。
4W INCOMシステムと通話する場合はXLR-5Sと接続します。
AC電源ケーブルを接続します。またはDC 12V IN コネクタにDC電源を接続します。

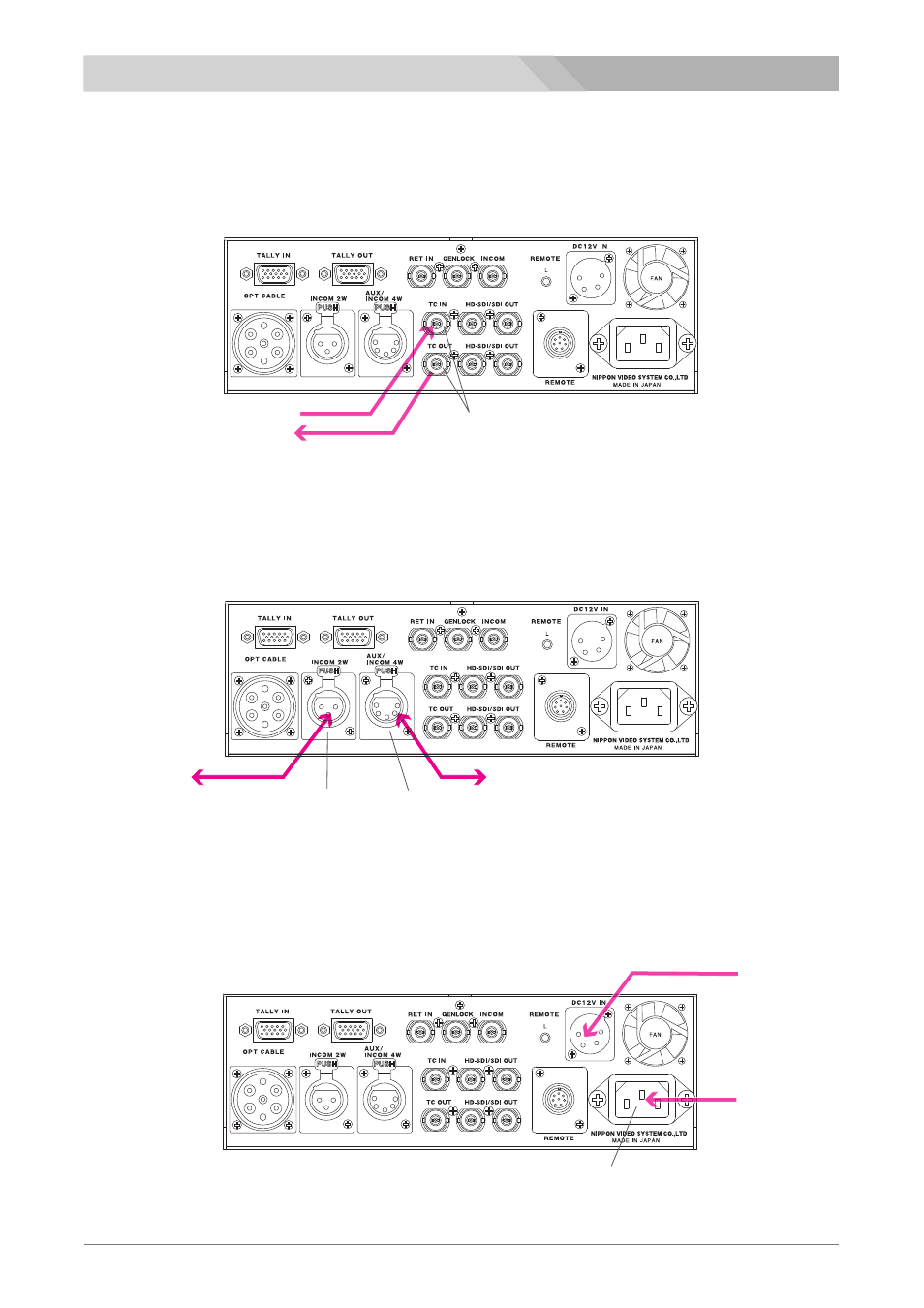

In case of using Time Code,
connect the TC IN/OUT connector to the time code out/in of an external recording equipment.
Connect an external 2 wire intercom line to the INCOM 2W connector.
Connect an external 4 wire intercom line to the AUX/INCOM 4W connector.
Connect the supplied AC power cable to the AC in connector.
For DC operation, connect an optional DC power supply to the DC12V IN connector.
DC12V IN connector
AC IN connector
TC IN/OUT connector
INCOM 2W connector AUX/INCOM 4W connector
18
19
20
PS-570
PS-570
PS-570
NIPROS PS−570
System Connection
