Printed in U.S.A.
Page 12

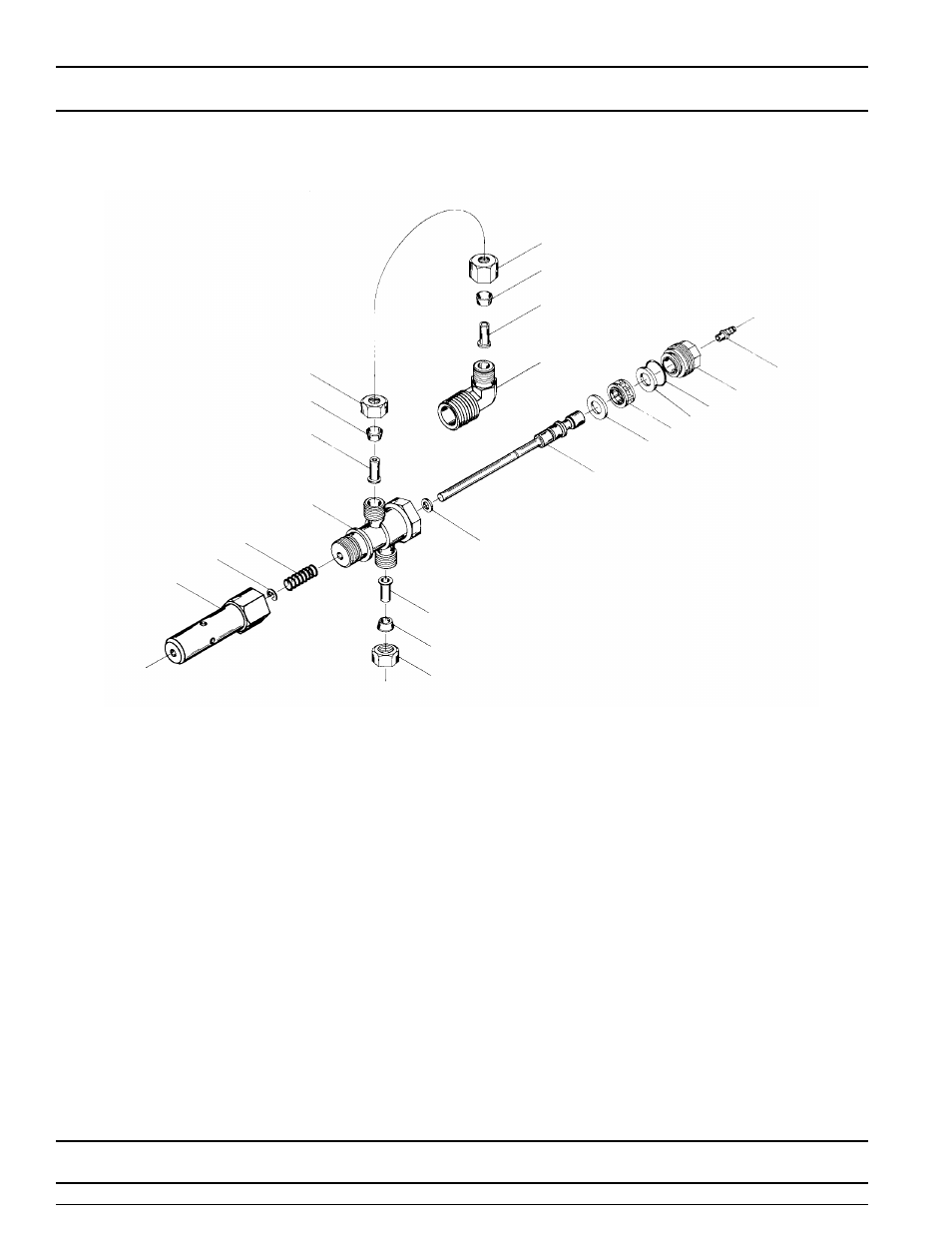

MODEL 3150 Downflow
Service Valve Operator
PARTS LIST
Item No. Quantity Part No. Description
1 . . . . . . . . . . . 1. . . . . . . . . . . . 15074. . . . . . . . . . . . . . . . Valve Body
2 . . . . . . . . . . . 1. . . . . . . . . . . . 16065. . . . . . . . . . . . . . . . Stem
3 . . . . . . . . . . . 1. . . . . . . . . . . . 10141. . . . . . . . . . . . . . . . O-Ring - 010
4 . . . . . . . . . . . 2. . . . . . . . . . . . 14835. . . . . . . . . . . . . . . . Seal
5 . . . . . . . . . . . 1. . . . . . . . . . . . 14834. . . . . . . . . . . . . . . . Spacer
6 . . . . . . . . . . . 1. . . . . . . . . . . . 16509. . . . . . . . . . . . . . . . End Plug
7 . . . . . . . . . . . 1. . . . . . . . . . . . 14516. . . . . . . . . . . . . . . . O-Ring - 015
8 . . . . . . . . . . . 1. . . . . . . . . . . . 15965. . . . . . . . . . . . . . . . Fitting - 1/4 Tube
9 . . . . . . . . . . . 1. . . . . . . . . . . . 10249. . . . . . . . . . . . . . . . Spring
10. . . . . . . . . . . 1. . . . . . . . . . . . 10250. . . . . . . . . . . . . . . . Retaining Ring
11. . . . . . . . . . . 1. . . . . . . . . . . . 16498-02 . . . . . . . . . . . . . Stem Guide Assembly
12. . . . . . . . . . . 3. . . . . . . . . . . . 10332. . . . . . . . . . . . . . . . Insert
13. . . . . . . . . . . 3. . . . . . . . . . . . 10330. . . . . . . . . . . . . . . . Ferrule
14. . . . . . . . . . . 3. . . . . . . . . . . . 10329. . . . . . . . . . . . . . . . Nut
15. . . . . . . . . . . 1. . . . . . . . . . . . 16503. . . . . . . . . . . . . . . . Tube Fitting
16. . . . . . . . . . . 1. . . . . . . . . . . . 16511. . . . . . . . . . . . . . . . SVO Tube - Not Shown
1
2
3
4
5
6
7
8
9
10
11
12
13
15
14
12
13
14
12
13
14
4
