Cinta terminal fuente de alimentación – Watts LFWDS User Manual
Page 7

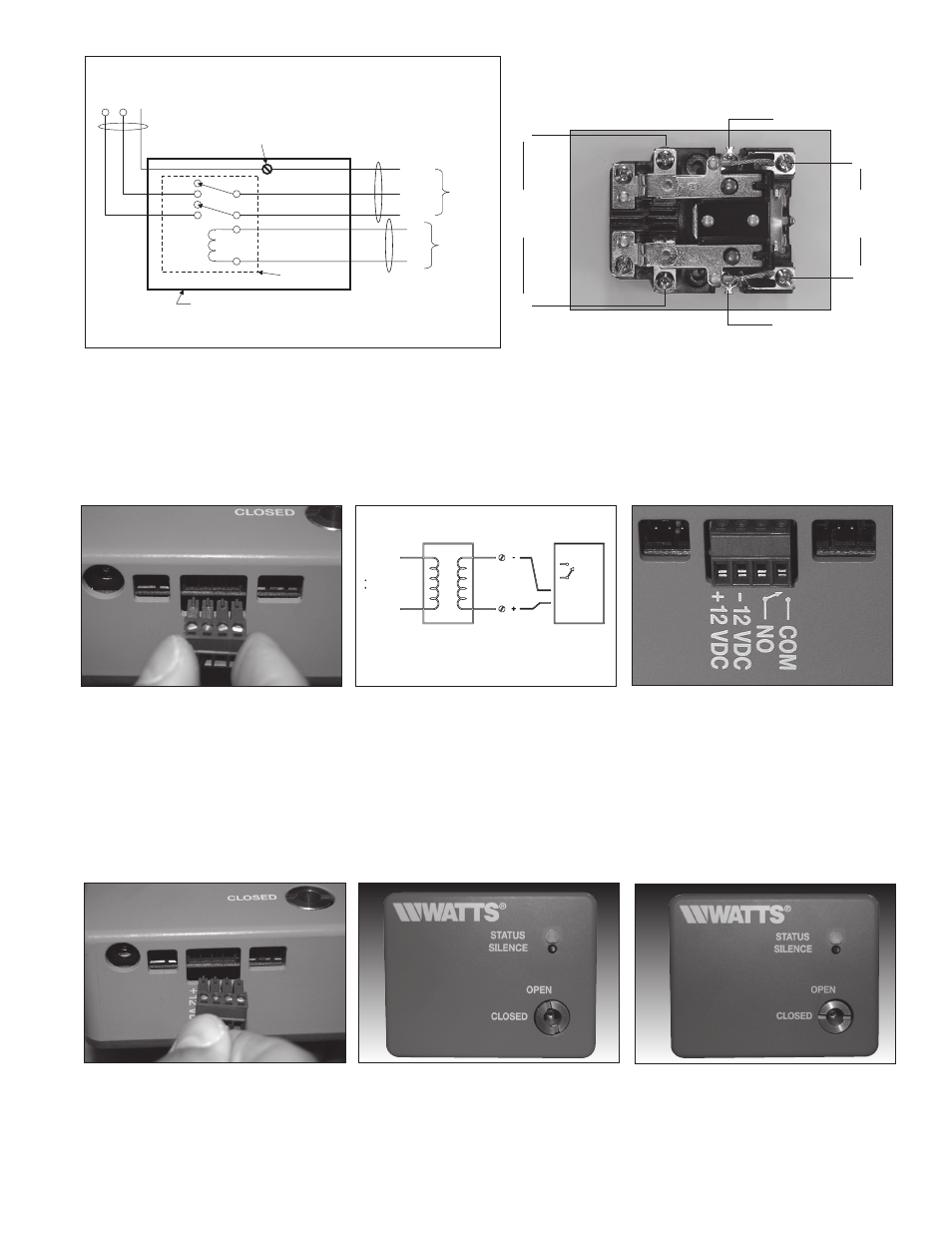

3. Instalar la fuente de alimentación de entrada a los contactos del relé normalmente abiertos como se indica en el diagrama de cableado
Figura 7
y
Figura 8
. Asegurarse de conectar un cable de toma a tierra al gabinete para relés, como se indica en la
Figura 7
.
4. Conectar el cable de alimentación al calentador de agua en los terminales comunes de relé, como se indica en el diagrama de cableado
Figura 7.
5. Instalar los terminales hembra al cable conector y conectar el cable a los terminales de relé R1 y R2. Direccionar el cable conector a la Unidad de
control e insertar el extremo del conector entrelazado en la placa de circuito.
6. Retirar la cinta terminal de la placa de circuito verde de la unidad de control tirando directamente de la cinta terminal.
Figura 9
7. Instalar el cableado (El cable es suministrado por el instalador. Se puede usar cable de termostato.) entre el conector de la placa de circuito verde y
la fuente de alimentación, teniendo en cuenta la polaridad, tal como se muestra en el módulo de alimentación y en el panel de control. [+ a + y – a –]
Figura 10
Longitud máxima del cable de termostato; 75 pies de calibre 18, 50 pies de calibre 20, 35 pies de calibre 22.
Nota:
Si se desea contar con detección de alarma remota, la conexión al circuito de alarma se puede realizar utilizando los contactos normalmente
abiertos suministrados en la cinta terminal. Estos contactos están clasificados para 150 mA. Si se excede este rango de amperaje, se puede
dañar la unidad de control. La garantía se anulará si se excede la corriente nominal.
Figura 11
IMPORTANTE:
no insertar la fuente de alimentación en la toma de 120 VCA hasta que se haya finalizado la instalación.
8. Insertar el conector de la placa de circuito verde en la unidad de control.
Figura 12
9. Verificar la posición del reinicio de la válvula ubicado en la parte delantera de la unidad de control. Las ranuras deben indicar que la válvula se encuentra
en la posición abierta. La posición abierta es la posición de las agujas del reloj cuando marcan las 11 en punto.
Figura 13
posición abierta;
Figura 14
posición cerrada.
Figura 9
Figura 10
Figura 11
Figura 12
Figura 13
Figura 14
3
NO
NO
C
C
R1
R2
L2
L1
GROUND
GROUND
L2
L1
DIAGRAM 1
RELAY ENCLOSURE
RELAY
RELAY ENCLOSURE
GROUND TERMINAL
WATER HEATER
POWER SOURCE
TO WATER
HEATER
TO
CONTROL
UNIT
Figura 7
Figura 8
R2
R1
L1
L2
L1
L2
Al calentador
de agua
Desde
la fuente de
alimentación
FUENTE DE ALIMENTACIÓN
DEL CALENTADOR DE AGUA
TERMINAL DE CONEXIÓN A TIERRA
DEL GABINETE PARA RELÉS
AL CALENTA-
DOR DE AGUA
A LA UNIDAD
DE CONTROL
TIERRA
RELÉ
TIERRA
GABINETE PARA RELÉS
DIAGRAMA 1
Cinta
terminal
Fuente de
alimentación
110 VCA
- 12 VCC
+ 12 VCC
