Figure 10
NO
NO
C
C
R1
R2
L2 L1 GROUND
GROUND
L2
L1
DIAGRAM 1
RELAY ENCLOSURE
RELAY
RELAY ENCLOSURE
GROUND TERMINAL
WATER HEATER
POWER SOURCE
TO WATER
HEATER
TO
CONTROL
UNIT

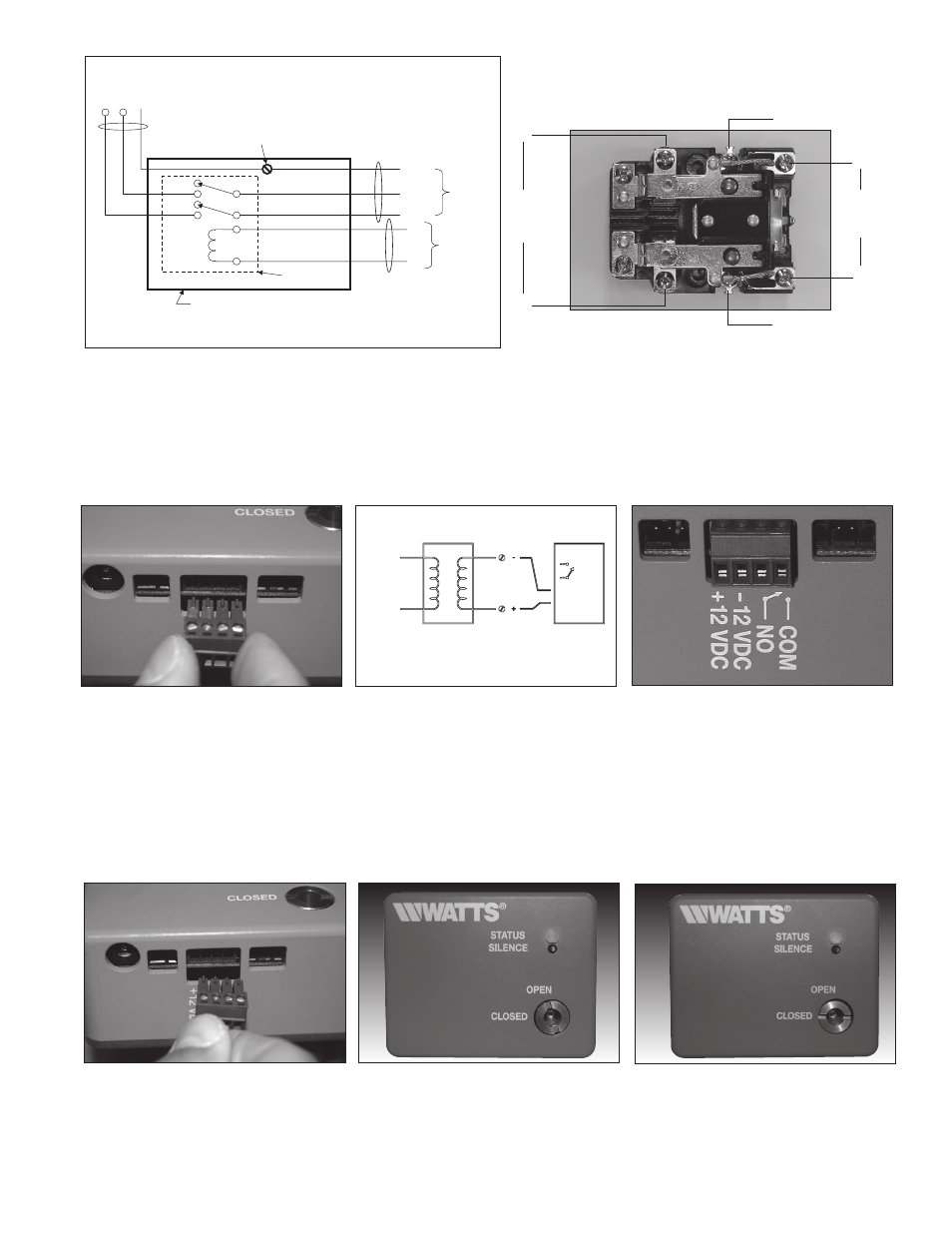

3. Installer l’alimentation électrique sur les contacts normalement ouverts du relais comme illustré sur le schéma de câblage Figure 7 et
Figure 8. S’assurer de connecter un fil de masse au boîtier du relais, comme illustré à la Figure 7.
4. Connecter le câble électrique au chauffe-eau aux bornes communes du relais, comme illustré sur le schéma de câblage Figure 7.
5. Installer les bornes embrochables sur le câble de connexion et connecter le câble aux bornes R1 et R2 du relais. Acheminer le câble de
connexion vers l’unité de contrôle et insérer l’extrémité du connecteur de verrouillage dans la carte de circuit imprimé.
6. Retirer le bornier de la carte de circuit imprimé verte de l’unité de contrôle en tirant tout droit dessus. Figure 9
7. Procéder au câblage (le fil est fourni par l’installateur. Du fil de thermostat est acceptable) entre le connecteur de la carte de circuit imprimé
verte et l’alimentation électrique, en respectant la polarité, comme illustré sur le module d’alimentation et le panneau de contrôle.
[+ vers + et – vers –] Figure 10
Longueur maximale du câble du thermostat; calibre 18 – 75 pieds; calibre 20 – 50 pieds; calibre 22 – 35 pieds.
Remarque : Si une télédétection de l’alarme est souhaitée, la connexion au circuit d’alarme peut être réalisée en utilisant les contacts normale-
ment ouverts disponibles sur le bornier. Ces contacts sont classés pour une intensité de 150 mA. Ne pas dépasser cette gamme
d’intensité au risque d’endommager l’unité de contrôle. Le dépassement du courant nominal annulera la garantie.
IMPORTANT! – Ne pas brancher l’alimentation électrique dans la prise de 120 V c.a. avant d’avoir terminé l’installation.
8. Insérer le connecteur de la carte de circuit imprimé verte dans l’unité de contrôle. Figure 12
9. Vérifier la position de réinitialisation du robinet située à l’avant de l’unité de contrôle. Les encoches doivent indiquer que le robinet est en
position ouverte. La position à 11 heures correspond à la position ouverte. Figure 13 position ouverte; Figure 14 position fermée.
Suite...
Figure 9 Figure 11
Figure 12 Figure 13 Figure 14
3
Figure 7
Figure 8
R2
R1
L1
L2
L1
L2
Vers
le chauffe-
eau
Depuis l’ali-
mentation
électrique
BLOC D’ALIMENTATION
DU CHAUFFE-EAU
BORNE DE MASSE DU
BOÎTIER DU RELAIS
VERS LE
CHAUFFE-EAU
VERS L’UNITÉ
DE CONTRÔLE
MASSE
RELAIS
MASSE
BOÎTIER DU RELAIS
SCHÉMA 1
Bornier Alimentation
électrique
110 V c. a.
-12 V c. c.
+12 V c. c.
