9
Instalación
1. Apagar todos los equipos que se abastecerán del sistema
OneFlow ® , localizar la válvula de corte del suministro de agua y
CERRARLA.
2. Determinar si la tubería de agua ya cuenta con un sistema
de tratamiento de agua. De ser así, examinar el sistema para
determinar si utiliza polifosfato u otros inhibidores de sarro.
OneFlow ® no funcionará con eficacia si se utiliza junto con otros
inhibidores de sarro. Retirar los inhibidores de sarro de la tubería
de agua o suspender la instalación.
3. Instalar una válvula esférica de 1 /
2
" para caudal total en el lado de
suministro de agua para el sistema de agua.
4. Fijar el sistema OneFlow ® a un entramado de pared o a un
material de montaje con entramados de pared. El sistema debe
estar en posición vertical y recta.
5. Conectar una tubería adecuada desde la válvula esférica de 1 /
2
"
para caudal total en la fuente de agua corriente hasta la válvula
esférica de entrada del lado izquierdo del sistema OneFlow ® .
Utilizar 2 a 3 vueltas de cinta de Teflon ® y ajustar la válvula
esférica de entrada del sistema con una llave al conectar la
tubería de agua de suministro. NOTA: NO AJUSTAR EN EXCESO
EL ACCESORIO DE CONEXIÓN EN LA VÁLVULA ESFÉRICA.
6. Seleccionar la tubería del tamaño adecuado para el equipo al
que se dirige el suministro y conectarlo a la salida del sistema
OneFlow ® . NOTA: NO conectar la tubería al equipo aún. Antes
de realizar la conexión al equipo, esta tubería se utilizará para
ayudar a purgar el sistema. Como pieza opcional, se puede
proporcionar para la tubería una válvula de drenaje en una
conexión en T en el lado de salida del sistema OneFlow ® para
poder realizar la purga al cambiar filtros.
7. Con una válvula de entrada del sistema cerrada, abrir lentamente
la válvula esférica de 1 /
2
" para caudal total en la fuente de agua
corriente. Revisar en busca de fugas.
8. Si no se instaló una válvula de drenaje en el lado de salida
del sistema, colocar la tubería que se conectará al equipo
en un cubo limpio o sobre el fregadero o desagüe. Abrir la
válvula de suministro de entrada del sistema y dejar que el
agua circule por el sistema durante 2 minutos a la velocidad
de caudal especificada para el sistema para permitir que se
eliminen el aire y todas las partículas de carbono. NOTA: NO SE
REQUIERE ACTIVACIÓN PARA QUE EL SISTEMA OneFlow ®
FUNCIONE CORRECTAMENTE. SE RECOMIENDA PURGAR
PARA ELIMINAR EL AIRE DEL SISTEMA Y REMOVER TODA
PARTÍCULA DE CARBONO ANTES DE CONECTAR AL EQUIPO.
9. Asegurarse de que el extremo de la tubería que se va a conectar
al equipo esté limpio e higienizado.
10. Conectar la tubería al equipo. Abrir todas las válvulas de
suministro de agua y verificar si hay fugas.
11. Si no hay fugas, encender el equipo y verificar si funciona
normalmente.
12. Adherir la Hoja de registro de mantenimiento al sistema
OneFlow ® instalado y completar la fecha de instalación.

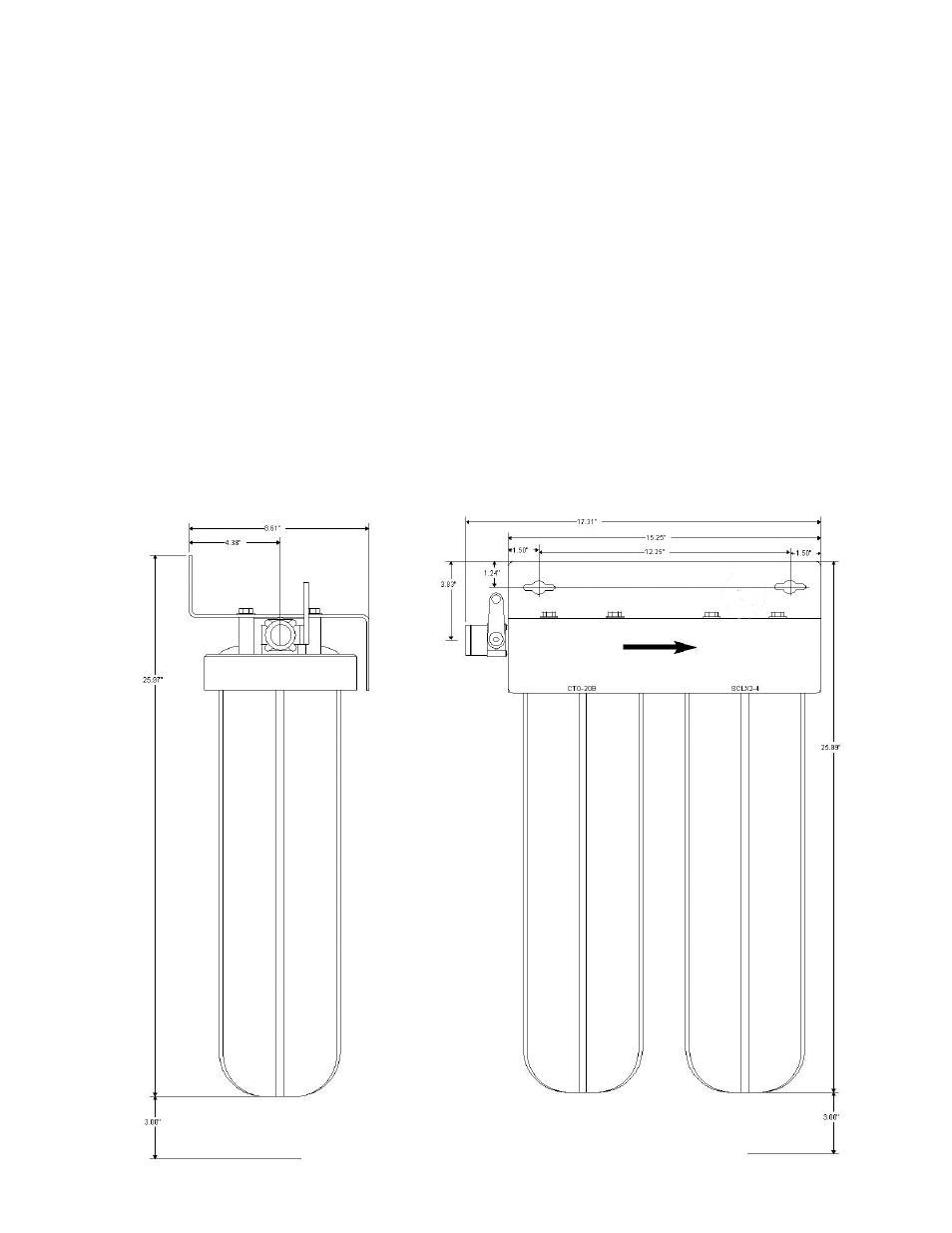

Diagramas y dimensiones de instalación
Espacio
3/4" FNPT Válvula
esférica de entrada
Montaje: Cuando el sistema
esté lleno de agua, será
pesado y deberán usarse
soportes de 5/16" para
fijar el sistema a un tablero
de montaje de madera
terciada, a un entramado
de pared o a una pared de
hormigón. NO montar el
sistema directamente en la
tablaroca.
Importante: Dejar 3" debajo de los alojamientos para que puedan extraerse los sumideros.
No instalar equipos por encima que puedan dañarse a causa de fugas o derrames de agua.
3/4"
FNPT
Salida
