Installation
1. Éteindre tout l’équipement devant être alimenté par le système OneFlow ® .
Repérer le robinet d’arrêt et le fermer.
2. Déterminer si la conduite d’eau est équipée d’un système de traitement
de l’eau. Le cas échéant, examiner le système pour détecter l’utilisation de
polyphosphate ou d’inhibiteurs de tartre. Le système OneFlow
®
ne fonctionnera pas efficacement s’il est utilisé avec d’autres inhibiteurs de
tartre. Les retirer de la conduite d’eau ou arrêter l’installation.
3. Installer un robinet à bille à passage intégral d’ 1 /
2
pouce sur l’alimentation
en eau du système.
4. Ancrer le système OneFlow ® sur un poteau de cloison ou un matériau de
montage adéquat. Le système doit être à la verticale et d’aplomb.
5. Installer une conduite adaptée entre le robinet à bille à passage intégral
d’ 1 /
2
pouce au niveau de la source d’eau du robinet et le robinet à bille
d’alimentation sur le côté gauche du système OneFlow ® . Enrouler 2 à
3 tours de ruban Teflon ® et maintenir le robinet à bille d’alimentation du
système avec une clé lors du raccordement de la conduite d’eau d’ali-
mentation.
REMARQUE : NE PAS TROP SERRER LE RACCORD DANS
LE ROBINET À BILLE.
6. Sélectionner une tuyauterie de taille appropriée à l’équipement alimenté
et le raccorder dans la sortie du système OneFlow ® . REMARQUE : NE
PAS raccorder la tuyauterie à l’équipement à ce stade. Avant d’effectuer
un raccordement à l’équipement, cette conduite sera utilisée pour faciliter
le rinçage du système. En option, un robinet de vidange dans un té sur le
côté sortie du système OneFlow
® peut être installé dans la conduite pour
faciliter le rinçage lors du remplacement des filtres.
7. Une fois le robinet d’alimentation du système fermé, ouvrir lentement le
robinet à bille à passage intégral d’ 1 /
2
pouce au niveau de la source d’eau
du robinet. Inspecter pour toute fuite éventuelle.
8. Si un robinet de vidange n’a pas été installé sur le côté sortie du sytème,
tenir la tuyauterie qui sera raccordée à l’équipement au-dessus d’un
seau propre, d’un évier ou d’une évacuation. Ouvrir le robinet d’alimen-
tation du système et laisser l’eau circuler dans le système pendant 2
minutes au débit spécifié pour permettre aux bulles d’air et aux poussiè-
res de charbon de s’échapper.
REMARQUE : AUCUNE ACTIVATION
N’EST REQUISE POUR QUE LE SYSTÈME OneFlow ® FONCTIONNE
CORRECTEMENT. UN RINÇAGE EST RECOMMANDÉ POUR
PERMETTRE À L’AIR DE S’ÉCHAPPER DU SYSTÈME ET DE RETIRER
LES POUSSIÈRES DE CHARBON AVANT LE RACCORDEMENT À
L’ÉQUIPEMENT.
9. S’assurer que l’extrémité de la tuyauterie à raccorder à l’équipement est
propre et sanitaire.
10. Raccorder la tuyauterie à l’équipement. Ouvrir tous les robinets d’alimen-
tation en eau et inspecter pour toute fuite éventuelle.
11. S’il n’y a pas de fuites, mettre l’équipement en marche et vérifier qu’il
fonctionne normalement.
12. Attacher le journal d’entretien sur le système OneFlow ® installé et y noter
la date d’installation.

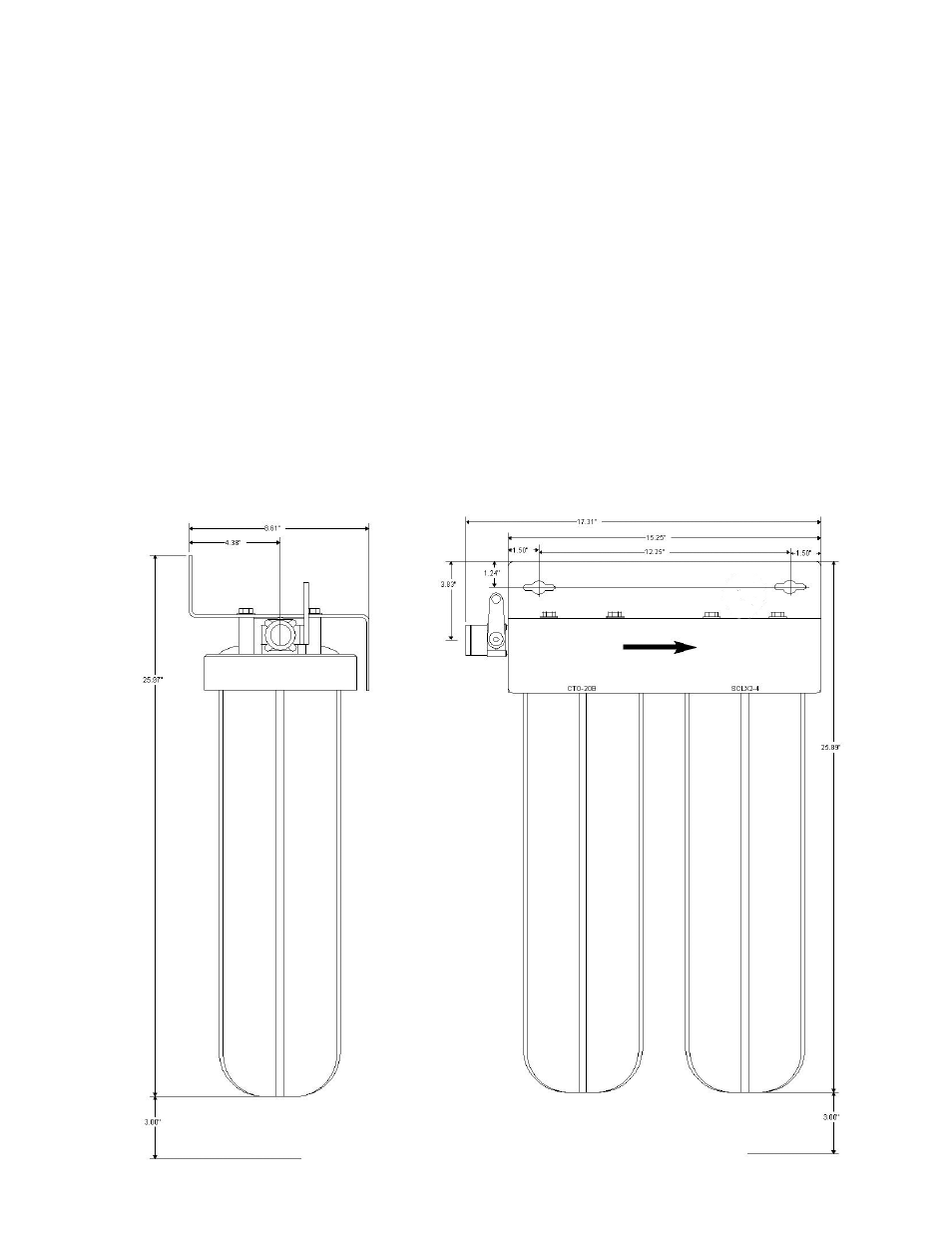

Schémas d’installation et dimensions
Dégagement
Montage : Lorsque le système
est rempli d’eau, il est lourd et
des dispositifs d’ancrage de
5/16 pouce minimum doivent
être utilisés pour attacher le
système à des panneaux de
contreplaqué, des poteaux de
cloison ou des murs en béton.
NE PAS monter le système
directement sur des panneaux
de plâtre.
Robinet à bille
d’entrée
de 3/4 po FNPT
Sortie de 3/4 po
FNPT
Important : Laisser 3 pouces en dessous des boîtiers pour obtenir le dégagement nécessaire au
retrait des cuves. Ne pas installer au-dessus d’un équipement pouvant être endommagé par des
fuites ou des déversements d’eau.
