2 Instalación
850 Professional IC –Anion – MCS – Prep 3
￭￭￭￭￭￭￭￭ 53
2.16 Válvula de inyección
La válvula de inyección conecta el circuito del eluyente y el de muestra.
Mediante una conmutación rápida y precisa de la válvula se inyecta una
cantidad exacta de solución de muestra definida por el tamaño del loop
de muestra y se transfiere con el eluyente a la columna de separación.
2.16.1 Conexión de la válvula de inyección
La válvula de inyección dispone de seis conectores: dos para el circuito de
muestra, (conectores 1 y 2), dos para el circuito de eluyente (conectores 4
y 5) y dos para el loop de muestra (conectores 3 y 6).
Nota
Los capilares del circuito del eluyente y del de muestra, así como el loop
de muestra, ya están instalados en el aparato nuevo suministrado.
1 2
3
4 5
6
1
2
3
4
5
6
7
7
7
7

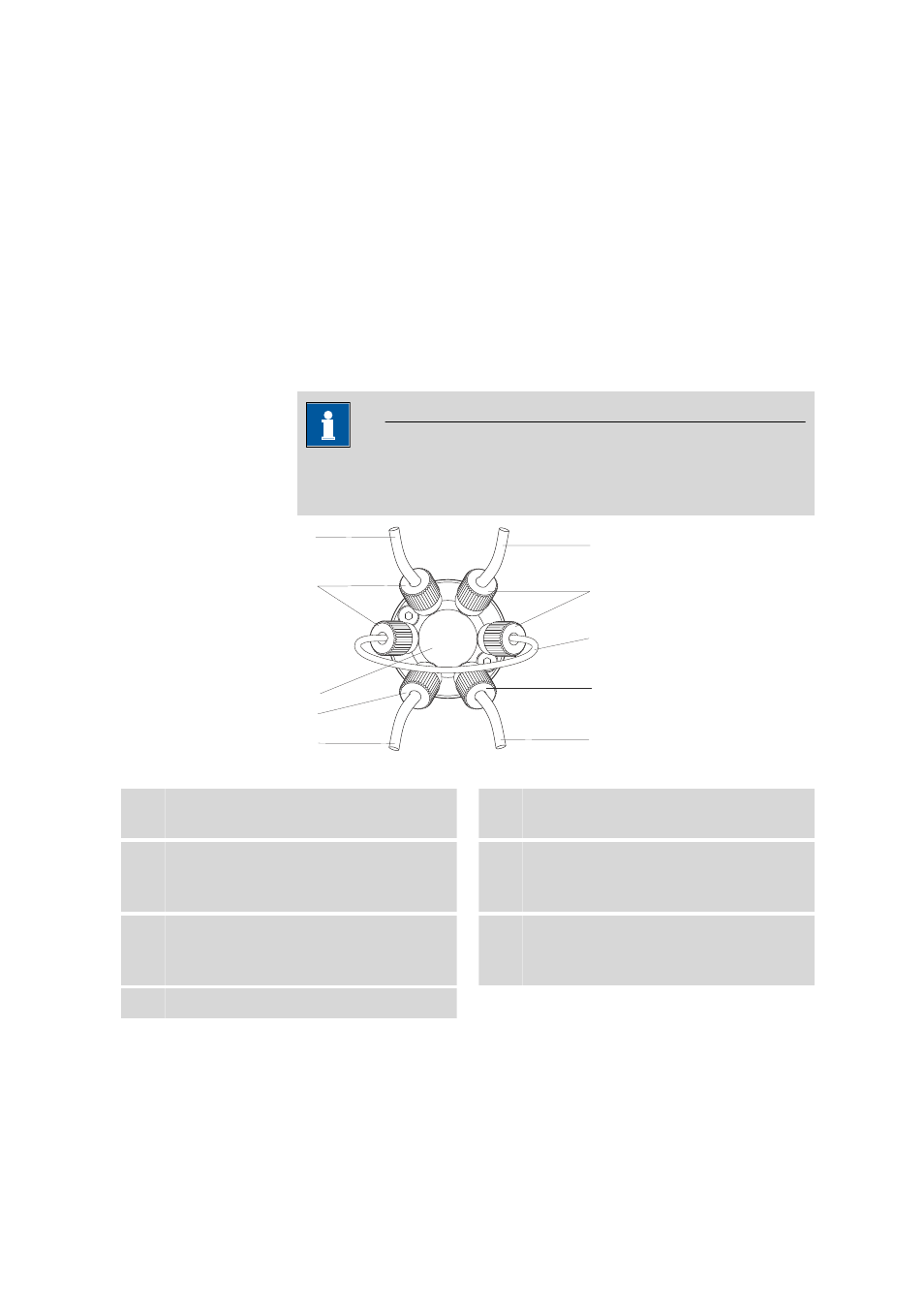

Figura 30 Válvula de inyección – conectada
1 Válvula de inyección 2 Loop de muestra
Conectado al conectores 3 y 6.
3 Capilar de conexión
Conectado al conector 4. Bombea eluyente
a la válvula de inyección. 4 Capilar de conexión
Conectado al conector 5. Bombea eluyente
a la columna de separación.
5 Capilar de conexión
Conectado al conector 1. Bombea muestra a
la válvula de inyección. 6 Capilar de conexión
Conectado al conector 2. Bombea muestra
al recipiente de desechos.
7 Tornillo de presión PEEK 6.2744.010
