Figura 18, Bomba de alta presión – conectar la entrada – Metrohm 850 Professional IC Anion MCS Prep 3 User Manual
Page 45
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
2 Instalación
850 Professional IC –Anion – MCS – Prep 3
￭￭￭￭￭￭￭￭
35
5
Tornillos de fijación
Para fijar el cabezal de bomba.
6
Soporte de la válvula de entrada
7
Capilar de entrada de cabezal de
bomba
Capilar PEEK a la entrada en el cabezal de
bomba.
8
Tornillo de presión
Para conectar un capilar PEEK al acopla-
miento (17-
).
9
Acoplamiento
Para conectar el circuito del eluyente a la
entrada de la bomba de alta presión. Se
puede pedir junto con el tornillo de presión
(17-
10 Capilar de purga
Para aspirar el eluyente mientras se desairea
la bomba de alta presión (véase Capítulo
2.10.2, página 36).
11 Válvula de purga
Para desairear la bomba de alta presión. Con
un botón giratorio en el centro y un sensor
de presión.
12 Capilar de conexión
Para conectar el filtro inline (véase Capítulo
2.11, página 38).
13 Capilar de conexión
Conecta el salida del cabezal de bomba con
la válvula de purga.
Nota
El capilar de aspiración de eluyente ya está instalado en el aparato
nuevo suministrado. No es necesario efectuar las siguientes operacio-
nes de instalación durante la primera instalación.
Conectar la entrada a la bomba de alta presión
5
1
2
3
4

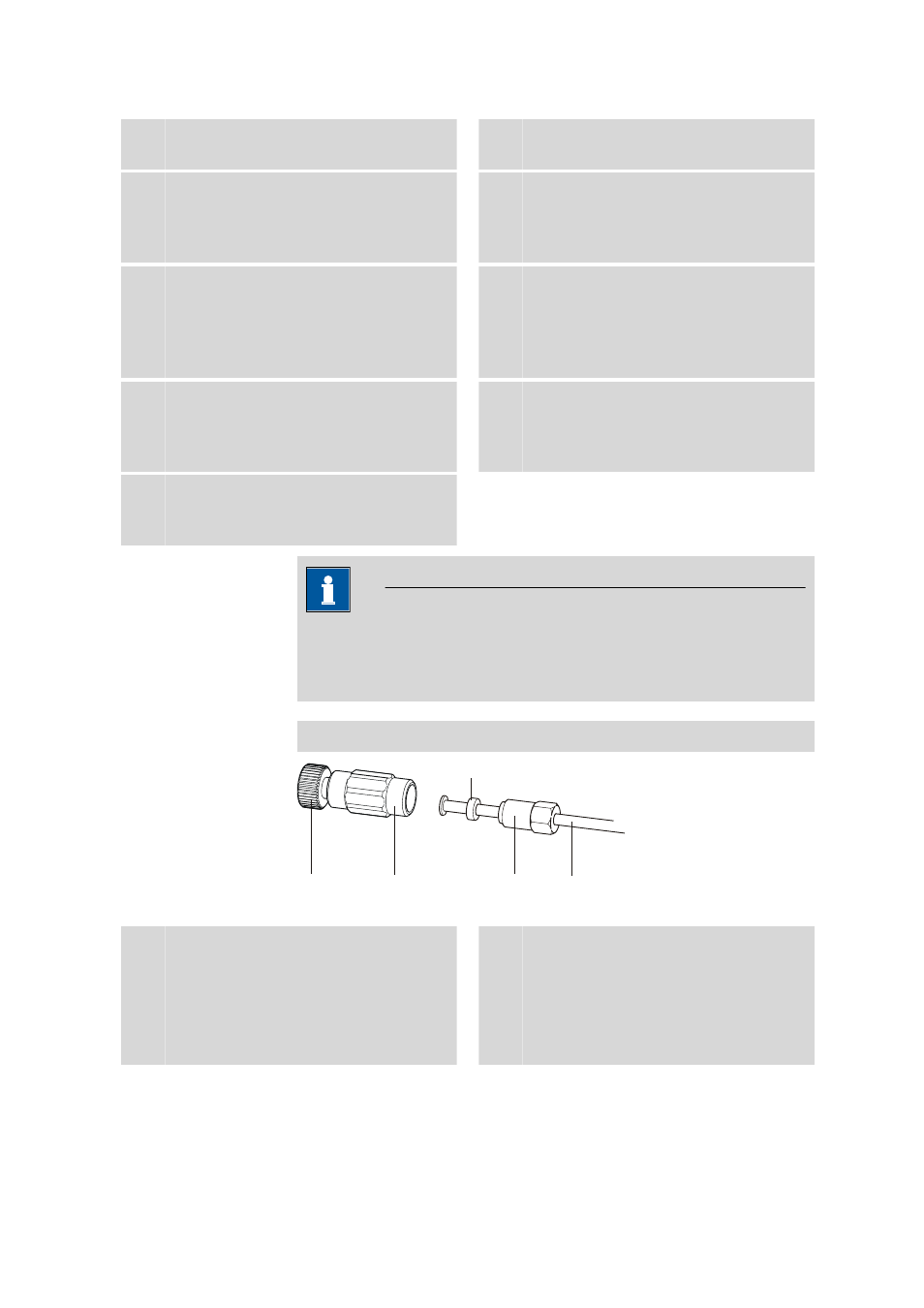

Figura 18
Bomba de alta presión – Conectar la entrada
1
Tornillo de presión
Para conectar el acoplamiento (18-
capilar de entrada de cabezal de bomba
(17-
Se puede pedir con el acoplamiento con el
número 6.2744.230.
2
Acoplamiento 6.2744.230
Para conectar el capilar de conexión del elu-
yente (18-
) a la entrada de la bomba de
alta presión.
