2 Instalación
850 Professional IC –Anion – MCS – Prep 3
￭￭￭￭￭￭￭￭ 33
Conexión del desgasificador de eluyente
5
6
1
2
3
4

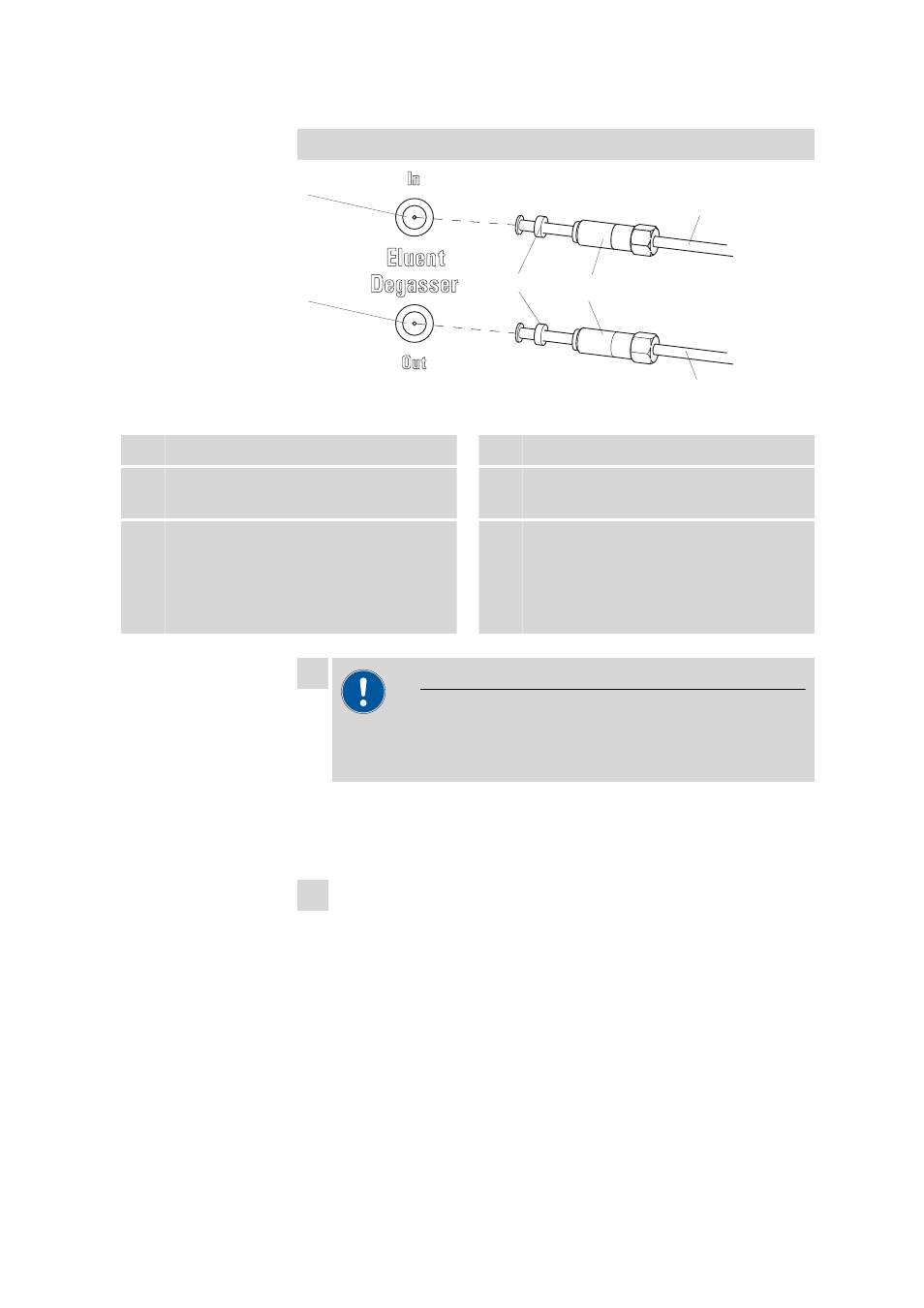

Figura 16 Desgasificador de eluyente
1 Entrada del desgasificador de eluyente 2 Salida del desgasificador de eluyente
3 Trompeta de tubo
Con boquilla de tubo. 4 Tornillo de ajuste
5 Tubo de aspiración de eluyente
6.1834.080.
Para aspirar el eluyente. El tornillo de ajuste
(16-
4 ) está fijo.
6 Capilar de conexión 6.1834.090
Conexión del desgasificador de eluyente a la
bomba de alta presión. (véase Capítulo
2.10, página 34). El tornillo de ajuste
(16-
4 ) está fijo.
1
Atención
Los tornillos de ajuste (16-4) se deben apretar con cuidado. Utilice
la llave de boca 6.2621.050.
￭ Introduzca el tubo de aspiración de eluyente (16-5) en la entrada
del desgasificador de eluyente (16-1).
￭ Atornille con cuidado el tornillo de ajuste (16-4).
2 ￭ Introduzca el capilar de conexión (16-6) (el extremo con el tornillo
de ajuste más largo (16-4)) en la salida del desgasificador de elu-
yente (16-2).
￭ Atornille con cuidado el tornillo de ajuste (16-4).
￭ Conecte el otro extremo del capilar de conexión (16-6) (con el
tornillo de ajuste más corto ) a la bomba de alta presión (véase
"Conectar la entrada a la bomba de alta presión", página 35).
