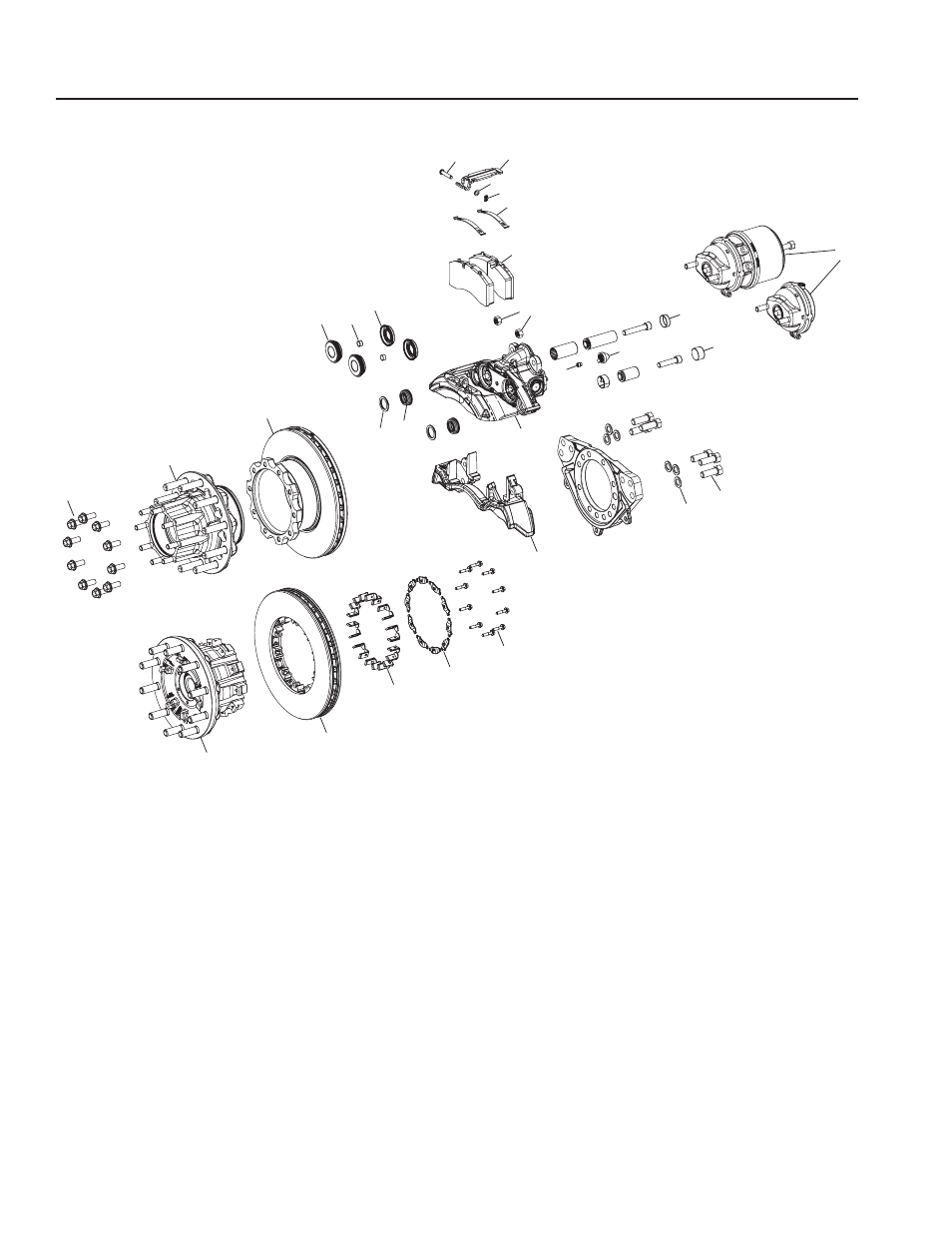

Nomenclature
ADB22X
1. Guide pin cap (fi xed)
2. Guide pin cap (fl oating)
3. Guide pin bolt (fi xed)
4. Guide pin bolt (fl oating)
5. Guide pin (fi xed)
6. Guide pin (fl oating)
7. Guide pin bushing (fi xed)
8. Guide pin bushing (fl oating)
9. Guide pin boot
10. Guide pin boot retaining ring
11. Carrier
12. Caliper assembly
13. Disc pad
14. Disc pad retaining spring
15. Disc pad retaining bar
16. Disc pad retaining bar pin
17. Disc pad retaining pin washer
18. Disc pad retaining pin splint
19. Air disc brake chamber
20. Tappet/boot assembly (outer)
21. Boot (tappet inner)
22. Tappet bushing
23. Splined disc rotor (SD)
24. SD rotor intermediate elements
25. SD rotor intermediate element retainers
26. SD rotor intermediate element retaining screws
27. Hub (for use with SD rotor)
28. U-shaped rotor
29. Hub (for use with U-shaped rotor)
30. Fasteners (for use with U-shaped rotor)
31. Torque plate to carrier mounting washers
32. Torque plate to carrier mounting bolts
33. Shear adapter
34. Adjuster cover
16
15
17
18
14
13
(19)
19
7
5
3
1
33
34
4
2
6
8
12
31
32
11
26
25
24
23
27
30
29
28
9
10
21
22
20
