Nomenclature, Cast shoe 165-7h – Bendix Commercial Vehicle Systems BRAKE APPLICATION GUIDELINES User Manual
Page 41

40

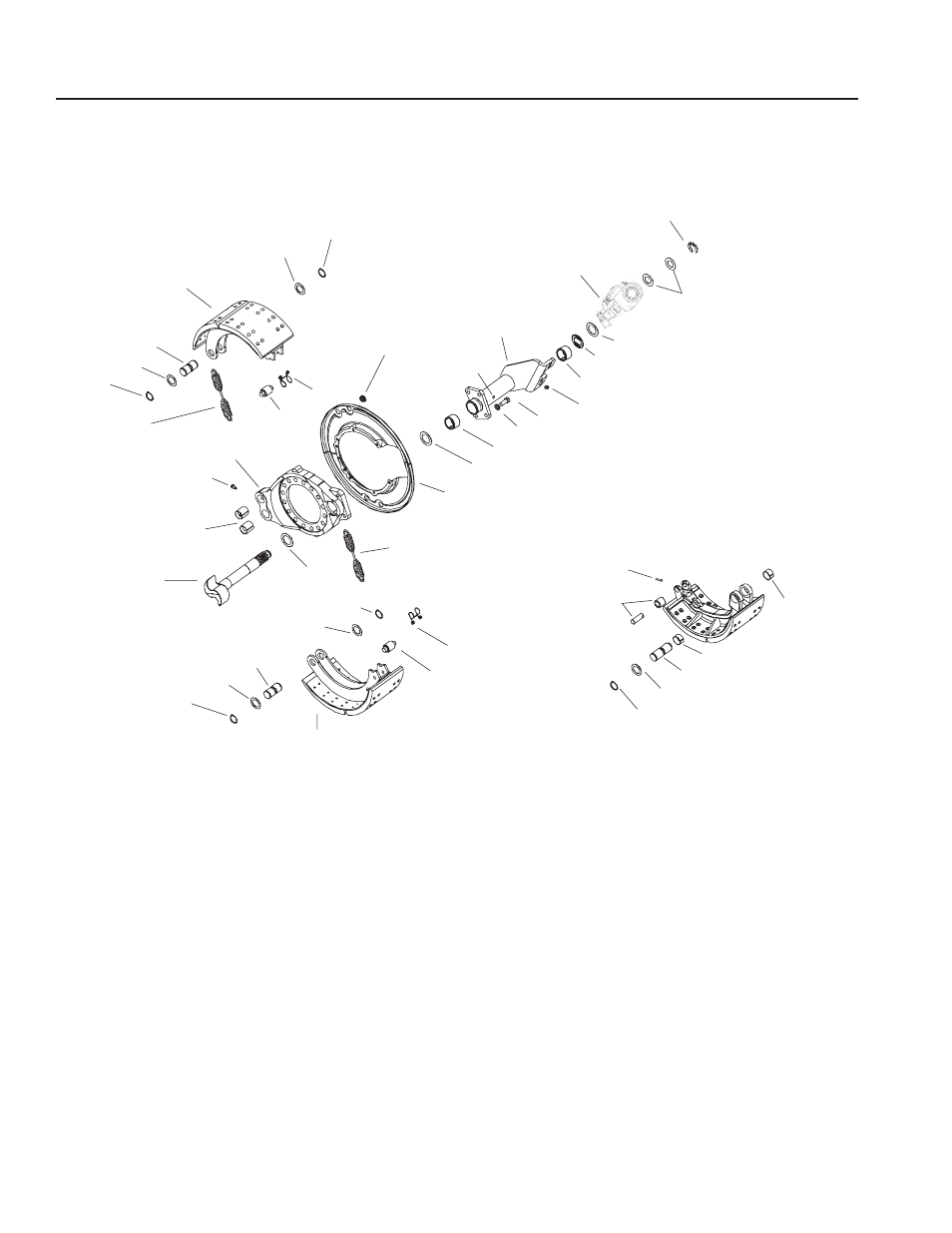

Nomenclature
ES-165-7M Heavy-duty Brakes / ES-165-6H, ES-165-7H, ES-165-10H Severe-duty Brake
Cast Shoe 165-7H
Camshaft
Shoe Return
Spring
Grease Fitting
Retainer
Roller
Grease Seal
Bracket
Assembly
Grease
Fitting
Camshaft Bushing
Grease Seal
Brake Adjuster Inner Washer
Camshaft
Shim Washer
Camshaft
Retainer
Snap Ring
Cast
Spider
Camshaft Bushing
Automatic
Slack
Adjuster
Bracket Lock Washer
Fabricated Shoe Assembly
Fabricated Shoe Assembly
(M Version)
Dustshield
Inspection
Hole Plug
Cast Shoe
Return Spring
Bolt
Washer
Snap Ring
Snap Ring
Washer
Anchor Pin
Roller
Retainer
Locking Cap
Screw (2)
Anchor Pin
Bushings
Washer
Washer
Snap Ring
Snap Ring
Washer
Anchor Pin
Bushing
Roller Dowel Pin
Bushing
Anchor Pin
Washer
Snap Ring
Camshaft Roller
and Pin
