Fig. 1-2 – Bell'O TPC2143 User Manual
Page 9
9
Fig. 1-2

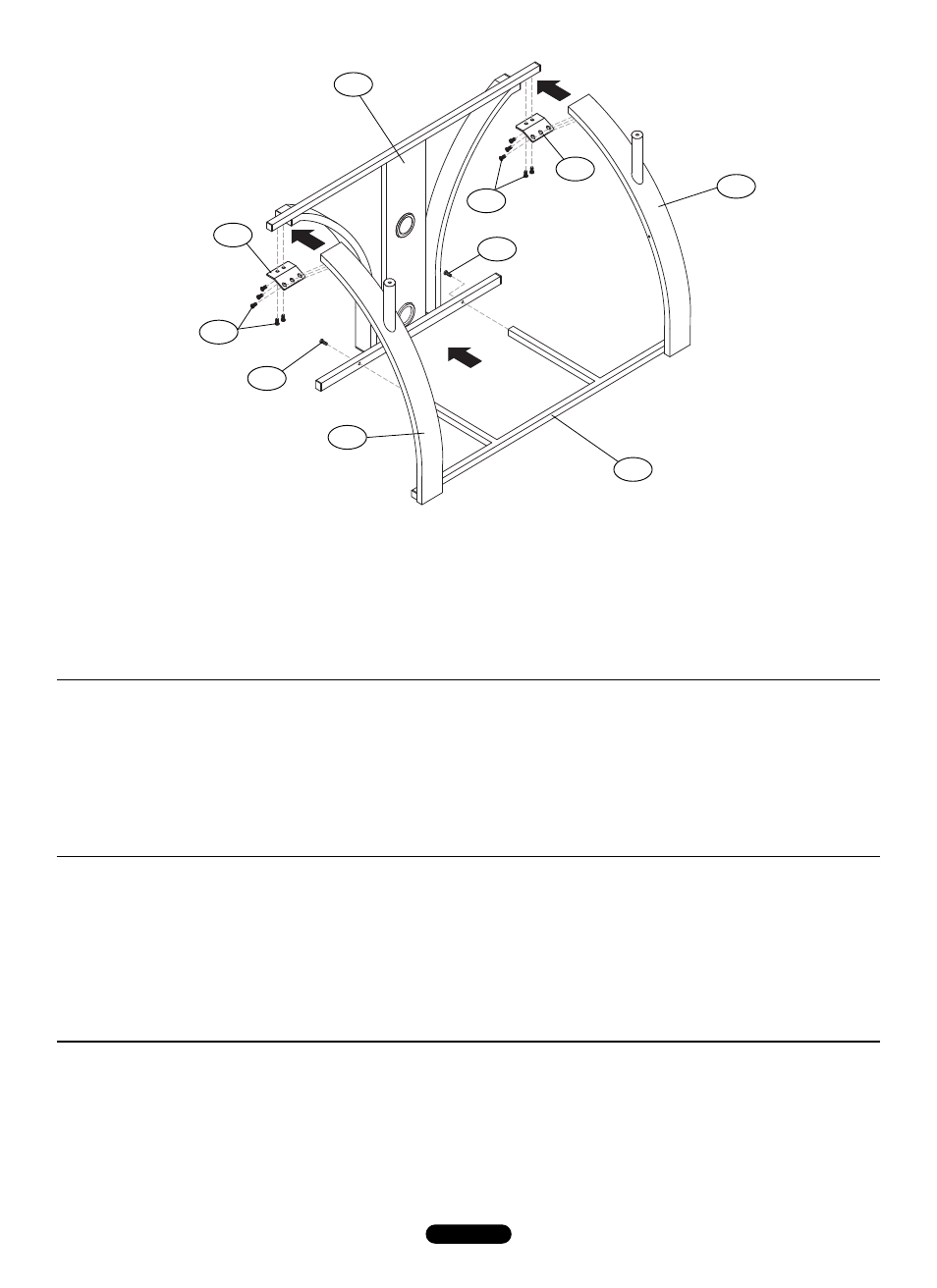

1-2. aTTaCh the CMS
®
(Cable Management System
®
) Post (DSYF25) to the Bottom Shelf Support Bar (DSYF27) and SECUrE
using two 38 mm Screws (DSYF4) as shown. Do not yet fully tighten.
1-3. aTTaCh the CMS
®
(Cable Management System
®
) Post (DSYF25) to the Right Side Frame (DSYF23) and Left Side Frame
(DSYF24) and SECUrE using Brackets (DSYF16) and ten 12 mm Screws (DSYF1) as shown. Do not yet fully tighten.
1-
4. after all parts are attacheD correctly, Go back anD tiGhten all screws. Do not oVertiGhten.
1-2. FIxEr le montant passe-fil CMS
®
(DSYF25) à la barre support de plateau inférieur (DSYF27) puis aTTaChEr avec deux vis de
38 mm (DSYF4) comme sur l’illustration. ne pas encore serrer complètement.
1-3. FIxEr le montant passe-fil CMS
®
(DSYF25) au cadre latéral droit (DSYF23) et cadre latéral gauche (DSYF24) puis aTTaChEr
avec plaques de support (DSYF16) et dix vis de 12 mm (DSYF1) comme sur l’illustration. ne pas encore serrer complètement.
1-
4. une fois que toutes les pièces sont correcteMent fixÉes, reVenir en arrière et serrer coMplèteMent
tous les Vis. ne pas forcer.
1-2. FIjE el soporte (DSYF25) del CMS
®
(Sistema de administración de cables) a la barra de soporte del estante inferior (DSYF27) y
FÍjElO con dos tornillos de 38 mm (DSYF4) tal como se muestra. no los ajuste por completo todavía.
1-3. FIjE el soporte (DSYF25) del CMS
®
(Sistema de administración de cables) al sostén lateral derecho (DSYF23) y al sostén lateral
izquierdo (DSYF24) y FÍjElO con escuadras (DSYF16) y diez tornillos de 12 mm (DSYF1) tal como se muestra. no los ajuste
por completo todavía.
1-
4. DespuÉs De que toDas las partes estÉn colocaDas correctaMente, aJuste toDos los tornillos.
no aJuste DeMasiaDo.
1-2. ПРИКРЕПИТЕ панель CMS
®
(системы укладки кабелей
®
) (DSYF25) к опорной планке нижней полки (DSYF27) и
ЗАКРЕПИТЕ с помощью двух винтов длиной 38 мм (DSYF4), как показано на рисунке. Не затягивайте винты до конца.
1-3. ПРИКРЕПИТЕ панель CMS
®
(системы укладки кабелей
®
) (DSYF25) к правой боковой раме (DSYF23) и левой боковой
раме (DSYF24) и ЗАКРЕПИТЕ с помощью кронштейнов (DSYF16) и десяти винтов длиной 12 мм (DSYF1), как показано
на рисунке. Не затягивайте винты до конца.
1-4. УБЕДИВШИСЬ, ЧТО ВСЕ ДЕТАЛИ ПРАВИЛЬНО ПРИКРЕПЛЕНЫ, ПОЛНОСТЬЮ ЗАТЯНИТЕ ВСЕ ВИНТЫ.
НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ ТУГО.
DSyF24
DSyF27
DSyF4
DSyF16
DSyF1
DSyF25
DSyF1
DSyF16
DSyF23
DSyF4
