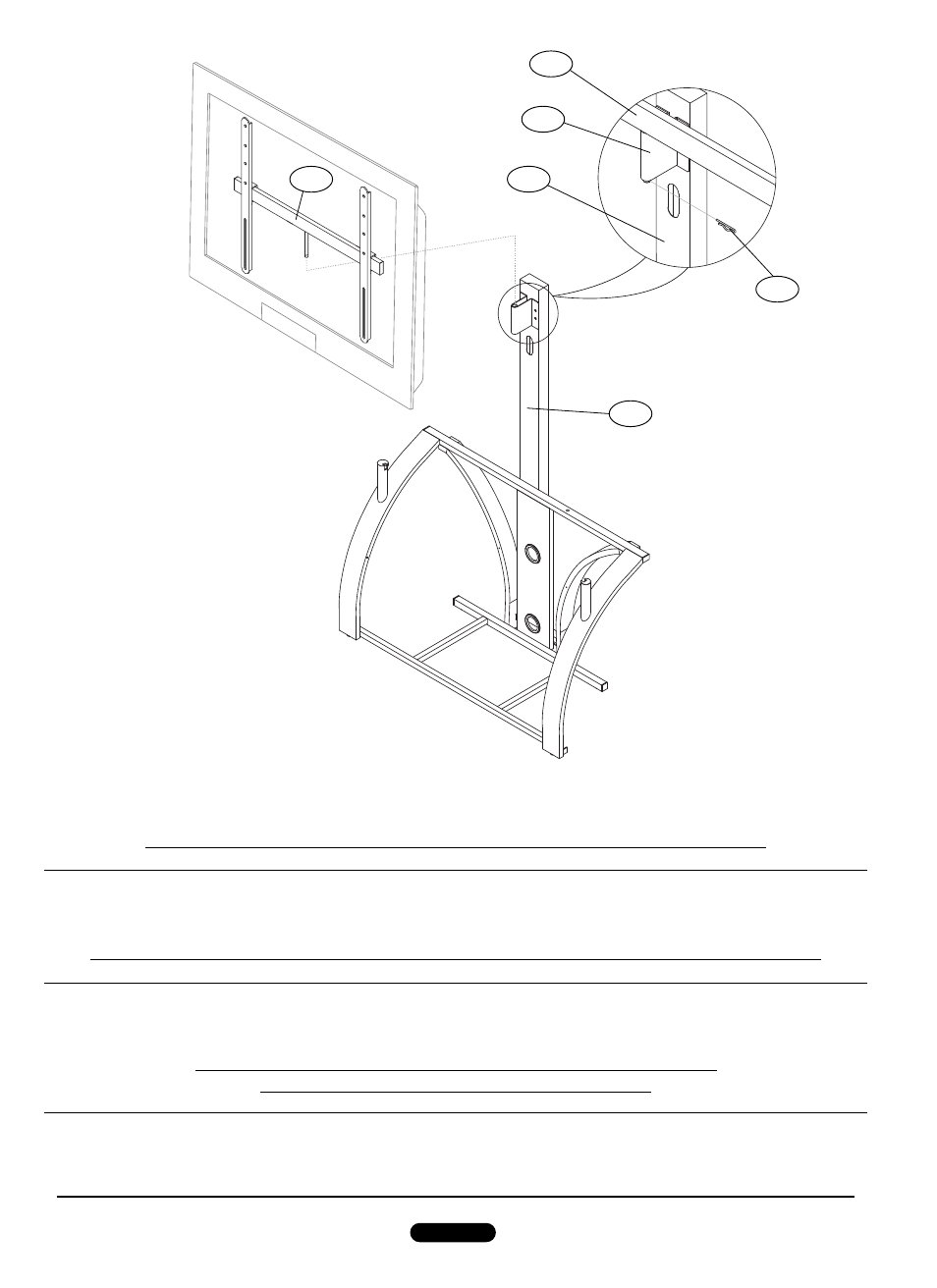

2-9. with the help of an assistant, carefully PlaCE the Post of the Swivel Bar (DSYF20) down into the tube in the Mounting
Bracket (DSYF21), and SECUrE with the Post Locking Clip (DSYF10) as shown.
skip to paGe 21 for Glass shelf installation instructions.
2-9. avec l’aide d’une autre personne, ENFIlEr avec précaution la tige de la barre pivotante (DSYF20) dans le tube du support de
fixation (DSYF21) et la FIxEr avec la goupille de blocage (DSYF10) comme sur l’illustration.
passer aux instructions De pose Des plateaux en Verre À la paGe 21.
2-9. con la ayuda de otra persona, COlOQUE con cuidado el sostén de la barra giratoria (DSYF20) en el tubo del soporte de
montaje (DSYF21) y FÍjElO con el sujetador de fijación del sostén (DSYF10) tal como se muestra.
pase a la pÁGina 21 y siGa las instrucciones para
la instalaciÓn Del estante De ViDrio.
2-9. Вместе с помощником аккуратно ВСТАВЬТЕ штырь шарнирной планки (DSYF20) в трубку монтажного кронштейна
(DSYF21) и ЗАКРЕПИТЕ с помощью зажима (DSYF10), как показано на рисунке.
ПЕРЕХОДИТЕ К ИНСТРУКЦИИ ПО УСТАНОВКЕ СТЕКЛЯННОЙ ПОЛКИ НА СТРАНИЦЕ 21.
DSyF10
DSyF22
DSyF21
DSyF20
DSyF20 DSyF22
