23

4-1.

coloQue con cuIDADo el estante superior (MJ) sobre la barra de soporte del estante superior e Inserte los rectángulos

plateados en los orificios en la parte superior del marco del CMS

®

(MD). FIJe los rectángulos plateados desde ABAJO de la parte

trasera del marco del CMS

®

con dos pernos de 15mm (M1). no AJuste DemAsIADo.

notA (!): Encima del borde frontal superior del marco de soporte del estante superior hay las almohadillas para vidrio ajustable.

GÍrelAs para ajustar. aseGÚrese De Que la Base y el estante es niVelaDo y Bien apoyaDo antes De

intentar colocar alGÚn coMponente soBre ellos.

4-2. AtornIlle los sostenes (M8) para los soportes del estante en los orificios pretaladrados en la parte posterior de

l panel frontal

(MA)

. notA: Antes de colocar los estantes de vidrio, asegúrese de que las almohadillas blandas para vidrio en los

sostenes (m8) del soporte para el estante estén orientadas hacia ArrIbA.

4-3.

APlIQue cuatro almohadillas para vidrio de 4 mm (M9) en el soporte del estante inferior (MC), como se muestra en la Fig. 4-1.

4-4. FIJe los soportes de apoyo en traseros del estante del medio (M6) al frente del panel del CMS

®

(MD) con tornillos pequeños

(M7), tal como se muestra.

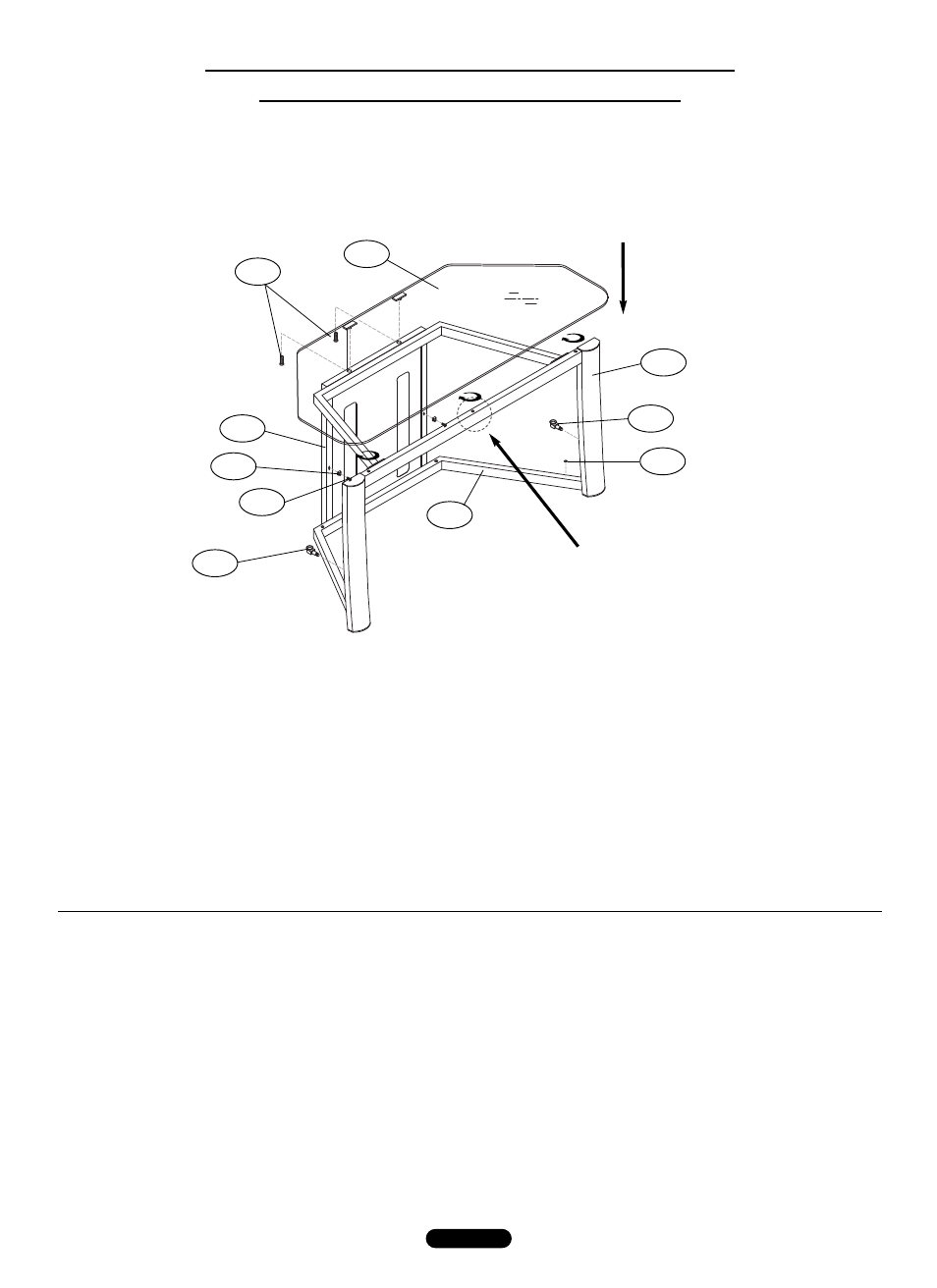

Fig. 4-1

mA

mJ

m1

mD

m6

m7

m8

mc

m8

m9

ALMOHADILLAS PARA VIDRIO AJUSTABLE. GÍRELAS PARA AJUSTAR.

ПРИСПОСАБЛИВАЕМЫЕ СТЕКЛЯННЫЕ ПОДДЕРЖКИ.

ПОВЕРНИТЕ ИХ, ЧТОБЫ ПРИСПОСОБИТЬ ВЫСОТУ.

!

!

INSTALACIÓN DE LOS ESTANTES DE VIDRIO

УСТАНОВКА СТЕКЛЯННЫХ ПОЛОК

ADVERTENCIA: SIEMPRE DEBE SACAR LOS ESTANTES DE VIDRIO ANTES DE COLOCAR O SACAR SU TELEVISOR

O ANTES DE INTENTAR MOVER LA BASE.
ПРЕДУПРЕЖДЕНИЕ: ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ/СНИМАТЬ ТЕЛЕВИЗОР ИЛИ ПЕРЕМЕЩАТЬ ПОДСТАВКУ, ВСЕГДА

ВЫНИМАЙТЕ СТЕКЛЯННЫЕ ПОЛКИ.

4-1. ОСТОРОЖНО ПОМЕСТИТЕ верхнюю полку (MJ) на опорную планку верхней полки и ВСТАВЬТЕ серебряные

прямоугольники в отверстия, расположенные сверху рамы системы CMS

®

(MD). ЗАКРЕПИТЕ серебряные прямоугольники

с помощью двух болтов длиной 15 мм (M1), вкручивая их СНИЗУ к задней части рамы системы CMS

®

. НЕ ЗАТЯГИВАЙТЕ

СЛИШКОМ ТУГО.

ПРИМЕЧАНИЕ (!): на верхней передней грани опорной рамы верхней полки имеются три регулируемые прокладки для

стекла. Отрегулируйте выравнивание, ПОВОРАЧИВАЯ эти прокладки. ПРЕЖДЕ ЧЕМ СТАВИТЬ НА ПОЛКИ КАКИЕ-ЛИБО

КОМПОНЕНТЫ АППАРАТУРЫ, УБЕДИТЕСЬ В ТОМ, ЧТО ВСЕ ПОЛКИ ВЫРОВНЕНЫ ПО ГОРИЗОНТАЛИ И НАДЕЖНО

ЗАКРЕПЛЕНЫ.
4-2. ВКРУТИТЕ опорные штыри полки (M8) в отверстия, просверленные с обратной стороны передней части рамы системы

CMS

®

(MA). ПРИМЕЧАНИЕ. Прежде чем устанавливать стеклянную полку, убедитесь в том, что мягкие прокладки

для стекла расположены СВЕРХУ на опорных штырях (M8).

4-3. УСТАНОВИТЕ четыре 4-миллиметровые прокладки для стекла (M9) на опорную раму нижней полки (MC), как показано

на рис. 4-1.

4-4. ПРИКРЕПИТЕ задние опорные кронштейны средней полки (M6) к передней части панели CMS

®

(MD) с помощью

небольших винтов (M7), как показано на рисунке.
