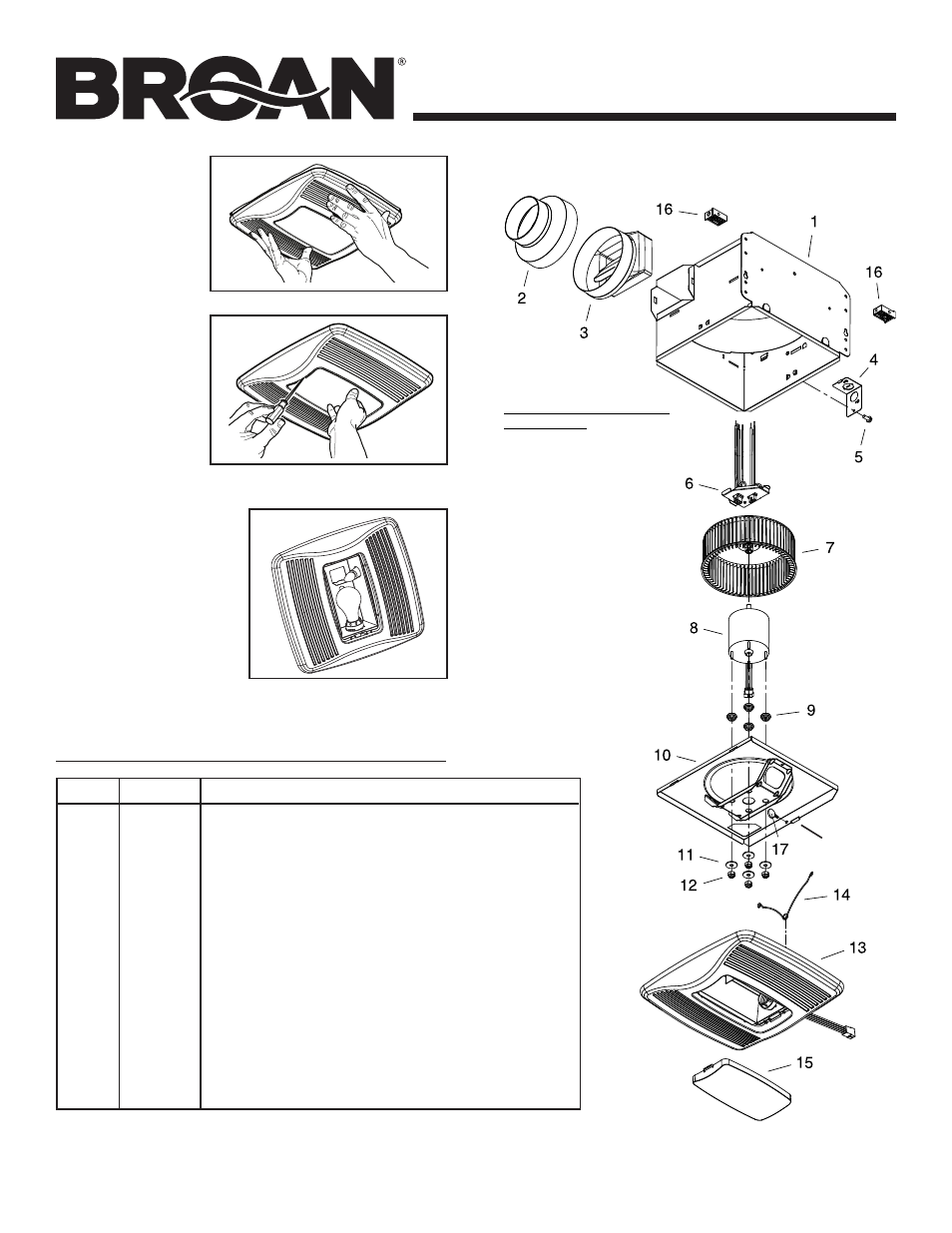

MODELO QTR140L

99043902c

LENGÜETA

PIEZAS DE REPUESTO

NOTA DE SERVICIO
Para desmontar el conjunto

del ventilador:
Desenchufe el motor (8).
Saque el tornillo de mari-

posa (17) de la brida de la

placa del motor (10).
localice la LENGÜETA

única de la placa del motor

(se encuentra junto al recep-

táculo).
Empuje hacia arriba cerca

de la lengüeta de la placa

del motor al mismo tiempo

que empuja hacia afuera el

costado de la cubierta. o

bien, introduzca un destor-

nillador de punta recta en la

ranura de la cubierta (junto

a la lengüeta) y haga girar el

destornillador.

Al hacer el pedido de una pieza de servicio se debe especificar el número de la

pieza (no el número de la clave).

8. Empuje la

rejilla contra

el cielo raso.

10. Instale las bom-

billas.

E

s necesario comprar una

bombilla incandescente

(máx.: 100 W).

compre una bombilla incan-

descente para lámpara de

noche (de 4 W).

Inserte las bombillas en sus

receptáculos. Vuelva a colocar

la lente.

9. Saque la

lente de la

lámpara.

con cuidado, inserte

un destornillador

plano pequeño entre

la parilla y la lente

de lámpara. Haga

palanca con el destor-

nillador y saque la

lente.

Clave n.

o

Pieza n.

o

Descripción

1

97016466

cubierta

2

475

Reductor de conductor, 6 á 4 pulg.

3

97016450

conector de conductor, 6 pulg.

4

98010102

placa de cableado

5

99170245

Tornillo n.

o

8-18 x 0.375

6

97016933

Conjunto del panel de cableado/arnés

7

99020284

Rodete del ventilador

8

99080595

motor

9

99100491

Aislador (se requieren 4)

10

97016468

placa del motor

11

99250959

Arandela n.

o

8 (se requieren 4)

12

99260558

Tuerca hexagonal de seguridad n.

o

8-32 (se requieren 4)

*

97017069

Conjunto del ventilador

(incluyen las piezas de las claves n.

o

7 a 12)

13

97017067

Conjunto de la rejilla

(incluyen las piezas de las claves n.

o

14y 15)

14

99140199

Resorte de la rejilla (se requieren 2)

15

99111345

lente

16

99111293

Separador (provisto 2)

17

99420665

Tornillo de mariposa n.

o

8-18 x 0.375
