MODELO QTR140L
INSTALACIONES TÍPICAS

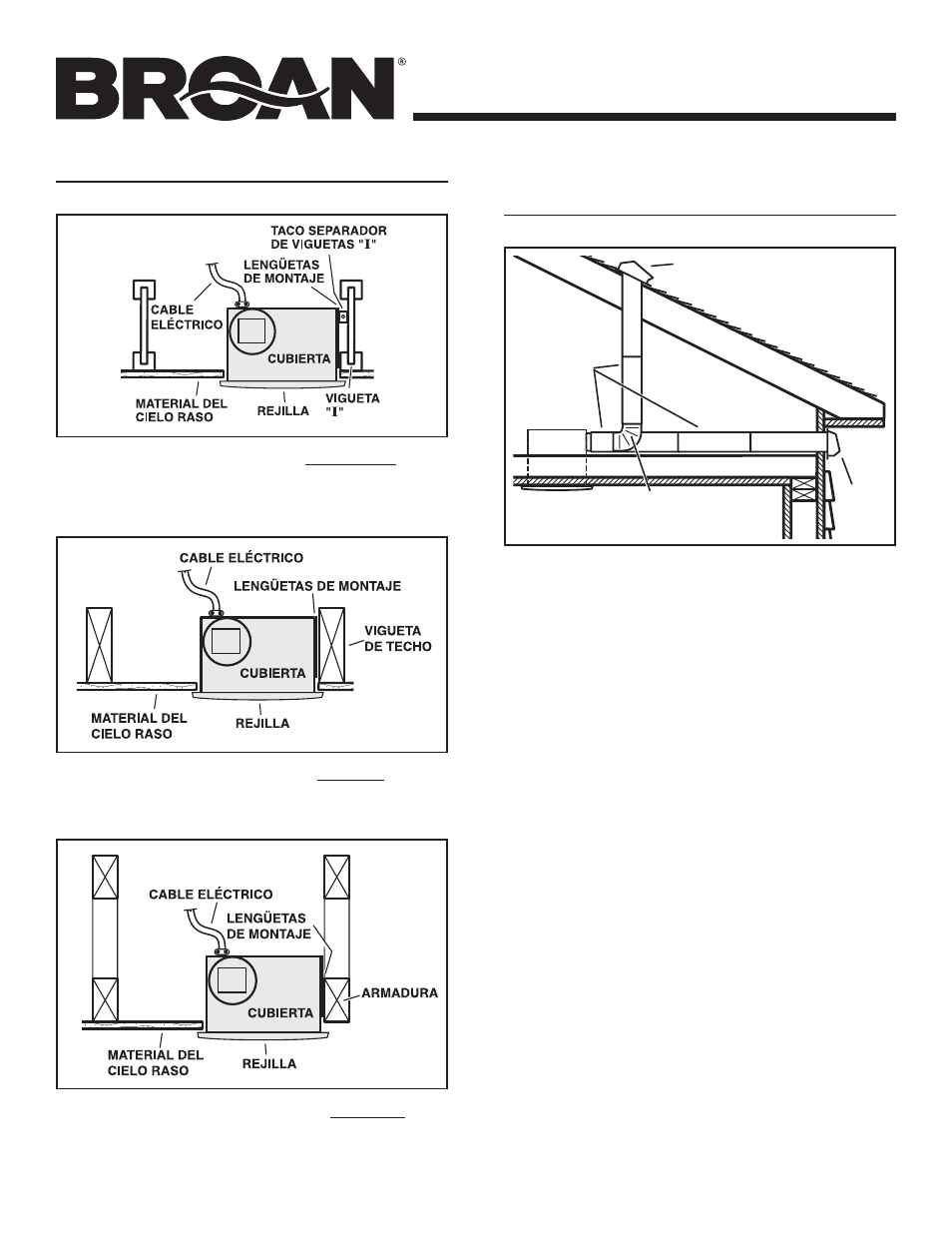

Montaje de la cubierta en viguetas “I”.
Utilice un taco separador de viguetas “I” (suminis-
trado).
Montaje de la cubierta en viguetas.
Montaje de la cubierta en una armadura.
PLANIFICACIÓN DE
LA INSTALACIÓN
TApA DE TEcHo *
coDo RE-
DonDo DE 6
o 4 pUlG. *
conDUcTo
REDonDo
DE 6 o 4
pUlG. *
TApA DE
pARED * *
Se compran
por separado
El ventilador funcionará con más eficiencia y menos ruido si se ubica
en un sitio donde requiera el tramo de conducto más corto posible
y un mínimo número de codos.
Instale una tapa de techo o de pared que tenga un regulador de tiro
incorporado a fin de reducir los contratiros.
Alimente la unidad con el voltaje de línea y el cable eléctrico apro-
piados.
