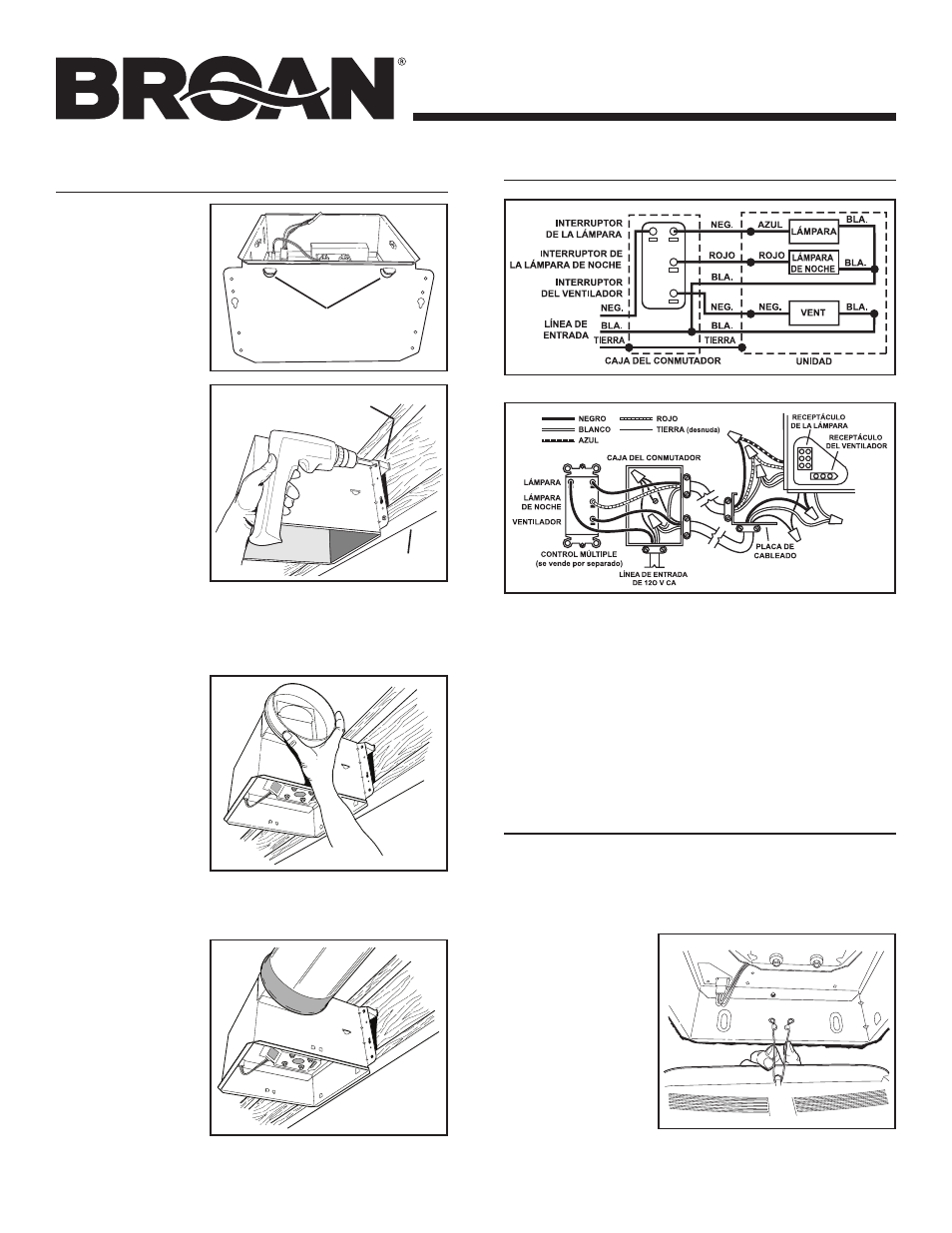

MODELO QTR140L
5. Conecte los cables eléctricos.
Extienda el cableado de la casa de 120 V CA al lugar de la
instalación. Utilice una conexión aprobada por UL para afianzar el
cableado de la casa a la placa de cableado. conecte los cables
tal como se ilustra en los diagramas de cableado.
CONEXIÓN ELÉCTRICA
INSTALE LA REJILLA
6. Termine el cielo raso.
Instale el material del cielo raso. Recorte alrededor de la cubierta.
7. Acople la
rejilla a la
cubierta.
Apriete los resortes
de la rejilla e insér-
telos en las ranuras
que se encuentran
a cada lado de la
cubierta.
INSTALE LA CUBIERTA
Y EL CONDUCTO
4. Instale el
conducto
redondo de
6 o 4 pulga-
das.
conecte el con-
ducto redondo
de 6 o 4 pulg. al
conector del regu-
lador/conducto o
reductor. Extienda
el conducto hacia
una tapa de techo
o tapa de pared. Encinte todas las conexiones de los conductos
para fijarlas y hacerlas herméticas al aire.
3. Acople el
conectador
del regulador
de tiro/
conducto.
conecte a presión el
conectador del regu-
lador de tiro/con-
ducto en la cubierta.
Asegúrese de que el
conector esté al ras
con la parte superior
de la cubierta y que
la aleta del regulador caiga cerrada. Si usa el conducto de 4
pulg., instale reductor de conducto de 6 á 4 pulg. sobre conector
de conducto.
2. Monte la
cubierta en
la vigueta.
Sostenga la cubi-
erta en su lugar
de manera que las
lengüetas de la
cubierta hagan con-
tacto con la parte
inferior de la vigu-
eta. Para el montaje
de la cubierta se
utilizan cuatro (4)
1. Doble las
lengüetas
de la cubi-
erta.
con un alicate,
doble las LENGÜE-
TAS de la cubierta
a 90°.
lEnGÜETAS
SEpARADoR (se usa
para el montaje a la
vigueta “I”)
VIGUETA “I”
tornillos o clavos. Atornille o clave la cubierta a la vigueta a través
de los orificios más bajos de cada brida de montaje, y seguidam-
ente a través de los más altos. NOTA: El montaje a la VIGUETA
“I” (mostrada) requiere utilizar SEPARADORES (incluidos) entre
el orificio más alto de cada brida de montaje y la vigueta “I”.
