Motherboard Installation
DE
U
T
S
C
H Einbau des Motherboards
Please choose and fix the Motherboard Base Screws depending
on the form factor of your Motherboard.
Refer to the above image/table for further information.
Suchen Sie die passenden Befestigungslöcher mit Hilfe der
oben aufgeführten Zeichnung / Tabelle aus und befestigen Sie
danach die Abstandshalter für das Motherboard.
FR
A
N
Ç
A
IS
Installation de la carte mère
E
S
PA
Ñ
O
L Instalación de la tarjeta madre
Veuillez choisir et fixer les vis de base de carte mère en
fonction de la forme de votre carte mère. Référez-vous à
l’image ci-dessus ainsi qu’au tableau pour plus d’informations.
Seleccione y fije los tornillos de la base de la tarjeta de madre
dependiendo de la forma de su tarjeta madre. Consulte la
imagen de arriba / la tabla para más información.
Р
УС
С
К
И
Й Установка материнской платы
日本
語
マザーボードの取り付け方法
Ориентируясь при помощи схемы/таблицы, найдите
соответствующие отверстия крепления для форм-фактора
материнской платы и установите шайбы.
レイアウト図を参考にマザーボード取り付けスペーサーを取り付けた後、
マザーボードをマザーボード取り付け用ネジを使って取り付けて下さい。
E
NG
LIS
H

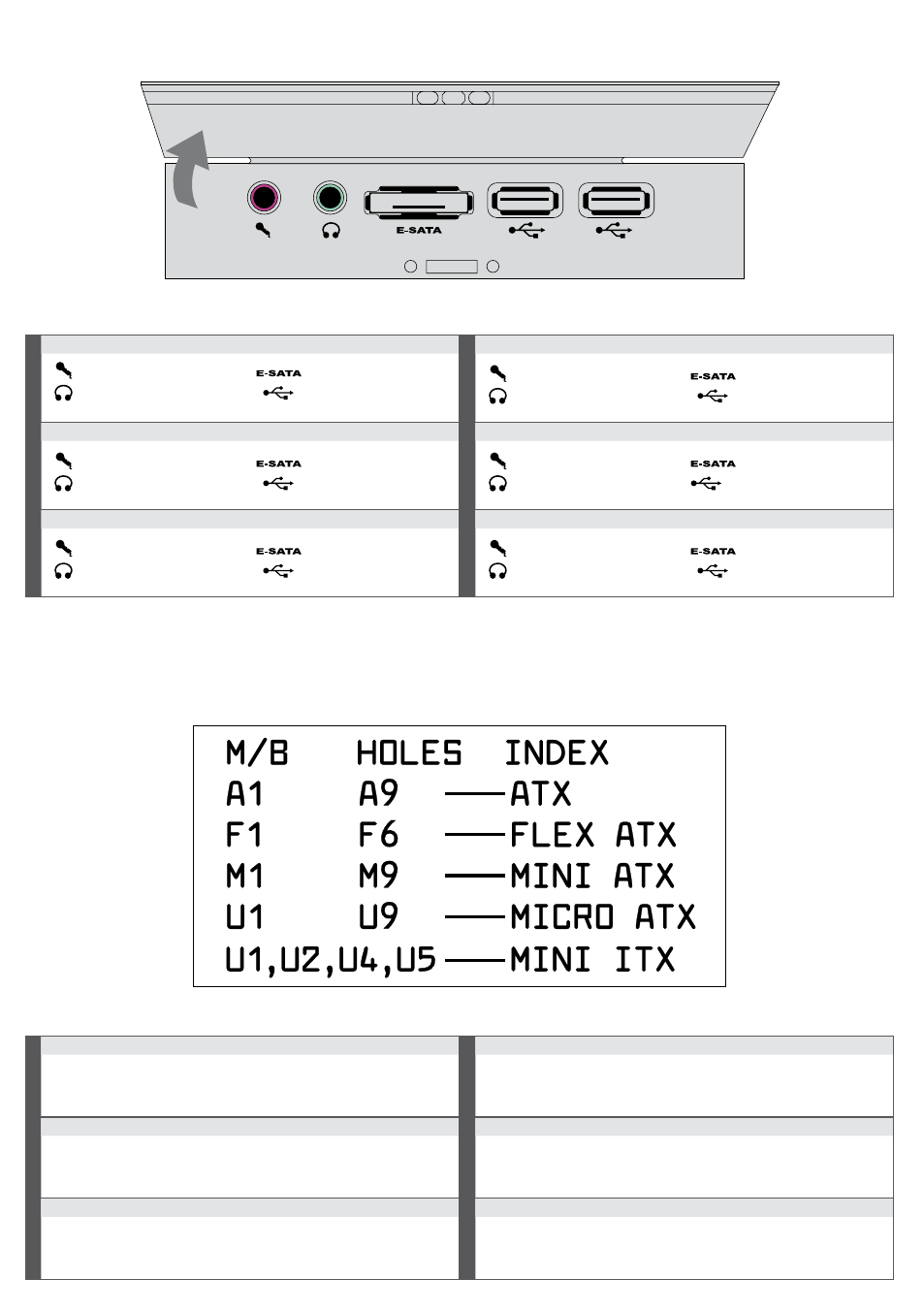

Top Panel Layout
DE
U
T
S
C
H
Anschlussmodul
Mic-In Connecter
Headphones Connecter
E-SATA Connecter
USB 2.0 Connecter
Mic-In Anschluss
Kopfhörer-Anschluss
E-SATA Anschluss
USB 2.0 Anschluss
FR
A
N
Ç
A
IS
Plan du panneau supérieur
E
S
PA
Ñ
O
L
Esquema del panel superior
Prise d’entrée micro
Prise casque
Prise E-SATA
Prise USB 2.0
Conector de micrófono
Conector de audífonos
Conector E-SATA
Conector USB 2.0
Р
УС
С
К
И
Й
Панель разъемов
日本
語
パネル上部
Mic-In
Audio Out
E-SATA
USB 2.0
マイク入力コネクター
ヘッドフォンコネクター
E-SATAコネクター
USB2.0コネクター
