D24034 | Date 10/2014 27
Operation and control
5.5 Temperature monitoring
The monitoring temperature of the electronic temperature monitoring is measured via a
separate Pt100 temperature sensor in the interior. The monitoring temperature is set in menu
mode in the Setup display (see page 34). The setting made applies to all operating modes.
If the manually set monitoring temperature is exceeded, the temperature monitoring takes
over temperature control and begins to regulate to the monitoring temperature (Fig. 14).
t
°C
Setting Max Alarm
Set temperature
Controller error
Emergency operation

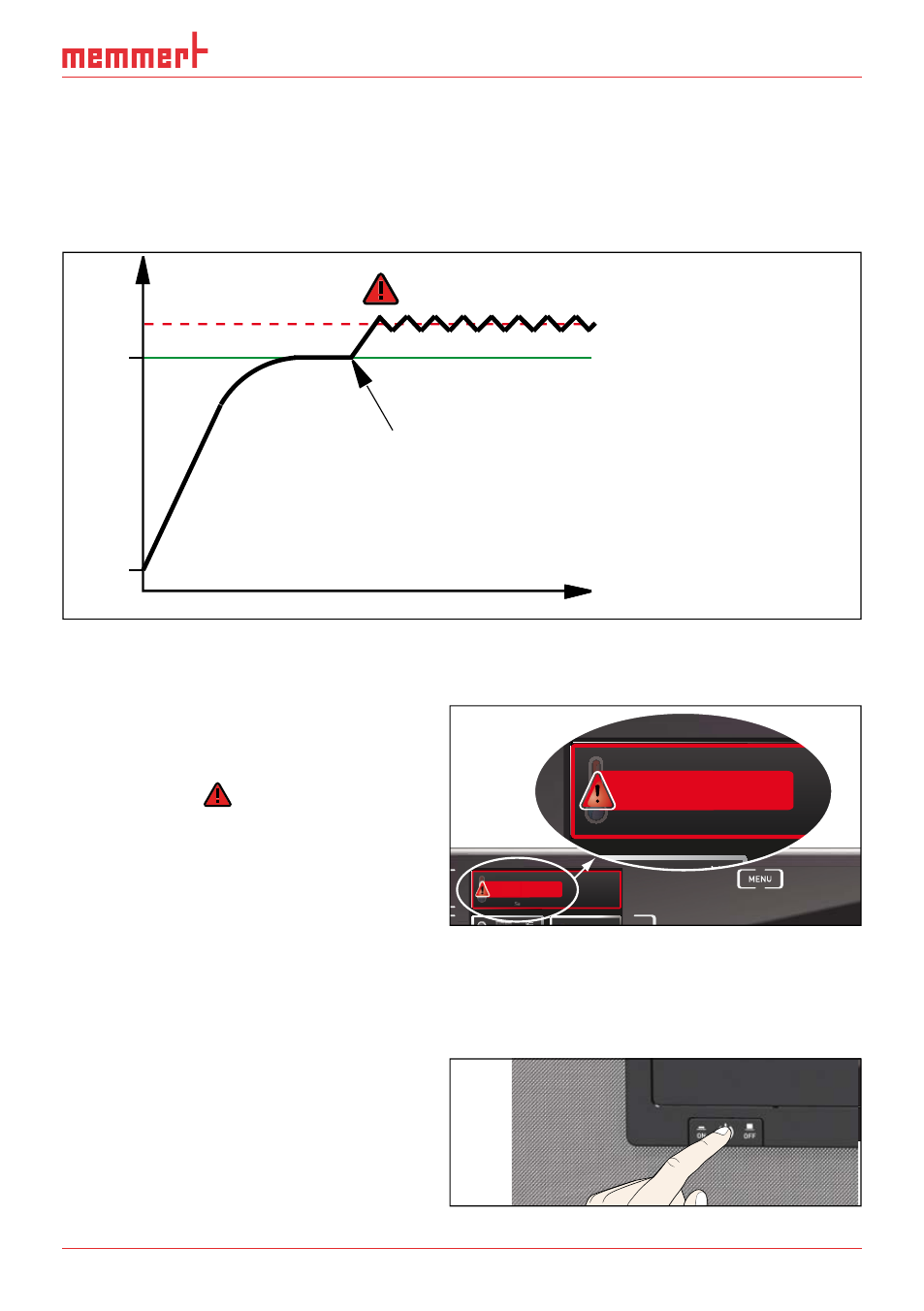

Fig. 14 Schematic diagram of how the TWW temperature monitoring system works
5.5.1 Function
If temperature monitoring has been
triggered, this is indicated by the
temperature display: the actual
temperature is highlighted in red and a
warning symbol is shown (Fig. 15 ). is shown (Fig. 15 ).
Below, the display shows that the TWW
temperature monitoring has triggered.The
alarm is additionally signalled by an
intermittent acoustic signal, which can be
turned off by pressing the confirmation
key. Information on what to do in this case
are provided in the chapter Malfunctions,
warning and error messages from page
28.
5.6 Ending operation
1. Switch off active appliance functions
(turn back the set values).
2. Remove the chamber load.
3. Switch off the appliance with the main
switch (Fig. 16).
