Bornier pour bouclage de câbles
réseau type E82ZWKN2
MAE82ZWKN2 2.0
l
Lenze Drive Systems GmbH, Postfach 10 13 52, D-31763 Hameln
( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
Le présent fascicule
contient des remarques importantes concernant l’utilisation du bornier pour bouclage de câbles
réseau E82ZWKN2 et décrit son montage.
n’est valable que
- pour des borniers pour bouclage de câbles réseau E82ZWKN2 pour des convertisseurs de
fréquence 8200 motec, type E82MVxxx_2B (0,25 kW et 0,37 kW) ;
- conjointement avec les instructions de montage EDKMV3 pour les 8200 motec.
Les instructions d’installation électrique et de mise en service sont comprises dans les instructions de
montage EDKMV3 (incluses dans l’emballage du 8200 motec).
Conditions de raccordement
Total de tous les courants réseau : 16 A maxi !
Adapter les sections de câble et les fusibles F1 en fonction du total des courants réseau.
Section maxi de câble : 2,5 mm
2
(AWG14).
En connexion en parallèle, 4 motec sont autorisés au maximum.
Le courant de fuite vers la terre est supérieur à 3,5 mA. Cela implique la nécessité d’une
installation électrique fixe selon les normes.
8200 motec
Contacteur réseau K10 nécessaire pour connexion de :
Type
Courant réseau
2 motec
3 motec
4 motec
E82MV251_2B
3,4 A
11 kW*
15 kW*
22 kW*
E82MV371_2B
5,0 A
11 kW
4 kW**
15 kW
4 kW**
22 kW
4 kW**
*
Contacteur réseau déterminé par courant de démarrage
**
Avec module externe de limitation de courant de démarrage type E82ZJ004
Tenir compte des réglementations nationales et régionales (exemple : VDE0113, EN 60204) !
Nota concernant l’utilisation d’un module externe de limitation de courant
de démarrage E82ZJ004 :
En cas de mises sous tension
répétées
respecter impérativement une durée
de 3 minutes au minimum entre la coupure et la mise sous tension.
Autrement, la fonctionnalité du module externe de limitation de courant de
démarrage risque d’être supprimée !
STOP

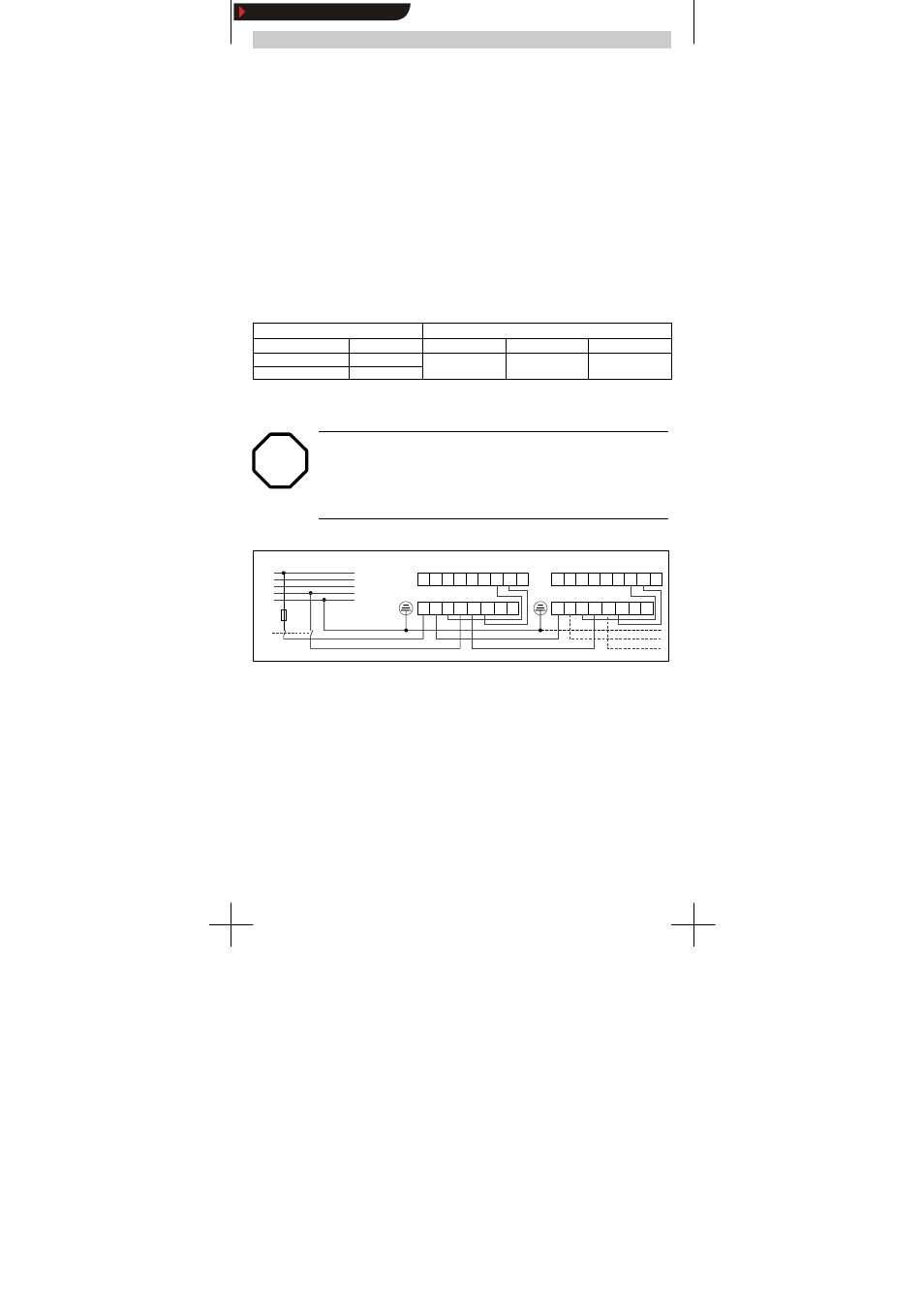

Schéma de principe
X1
motec 1
motec 2
X1
L2/N
L2/N
L2/N
L2/N
L2/N
L2/N
BR2
BR2
K14
K14
BR1
BR1
K12
K12
K11
K11
1/N/PE AC 180 V … 264 V
L1
L1
L3
L3
L1
L1
L2/N
L2/N
L1
L1
L3
L3
L3
L3
L1
L1
L1
L2
L3
N
PE
F1
K10
EDK82ZWKN2
00468456
06/03
