Netzschleifklemme typ e82zwkn2, Stop

Netzschleifklemme Typ E82ZWKN2
MAE82ZWKN2 2.0
l
Lenze Drive Systems GmbH, Postfach 10 13 52, D-31763 Hameln
( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
Diese Anleitung
enthält wichtige Hinweise für den Einsatz der Netzschleifklemme E82ZWKN2 und beschreibt deren
Montage.
ist nur gültig
- für Netzschleifklemmen E82ZWKN2 für Frequenzumrichter 8200 motec, Typ E82MVxxx_2B
(0,25 kW und 0,37 kW).
- zusammen mit der Montageanleitung EDKMV3 für 8200 motec.
Die dem 8200 motec beiliegende Montageanleitung EDKMV3 enthält alle Angaben zur elektrischen
Installation und zur Inbetriebnahme.
Anschlußbedingungen
Summe der Netzströme max. 16 A!
Leitungsquerschnitte und Sicherungen F1 an die Summe der Netzströme anpassen.
Max. Leitungsquerschnitt: 2,5 mm
2
(AWG14).
Max. 4 motec in Parallelschaltung erlaubt.
Der Ableitstrom gegen Erde ist größer 3,5 mA. Daher ist eine dauerhafte Festinstallation
erforderlich.
8200 motec
Benötigtes Netzschütz K10 bei Anschluß von:
Typ
Netzstrom
2 motec
3 motec
4 motec
E82MV251_2B
3.4 A
11 kW*
15 kW*
22 kW*
E82MV371_2B
5.0 A
11 kW
4 kW**
15 kW
4 kW**
22 kW
4 kW**
*
Netzschütz bestimmt durch den Einschaltstrom
**
Mit externer Einschaltstrombegrenzung Typ E82ZJ004
Nationale und regionale Vorschriften beachten (z. B. VDE0113, EN 60204)!
Beachten Sie beim Einsatz der externen Einschaltstrombegrenzung
E82ZJ004:
Bei
zyklischem
Netzschalten mindestens 3 Minuten zwischen Ausschalten
und
Wiedereinschalten
warten.
Ansonsten
ist
die
externe
Einschaltstrombegrenzung unwirksam!
STOP

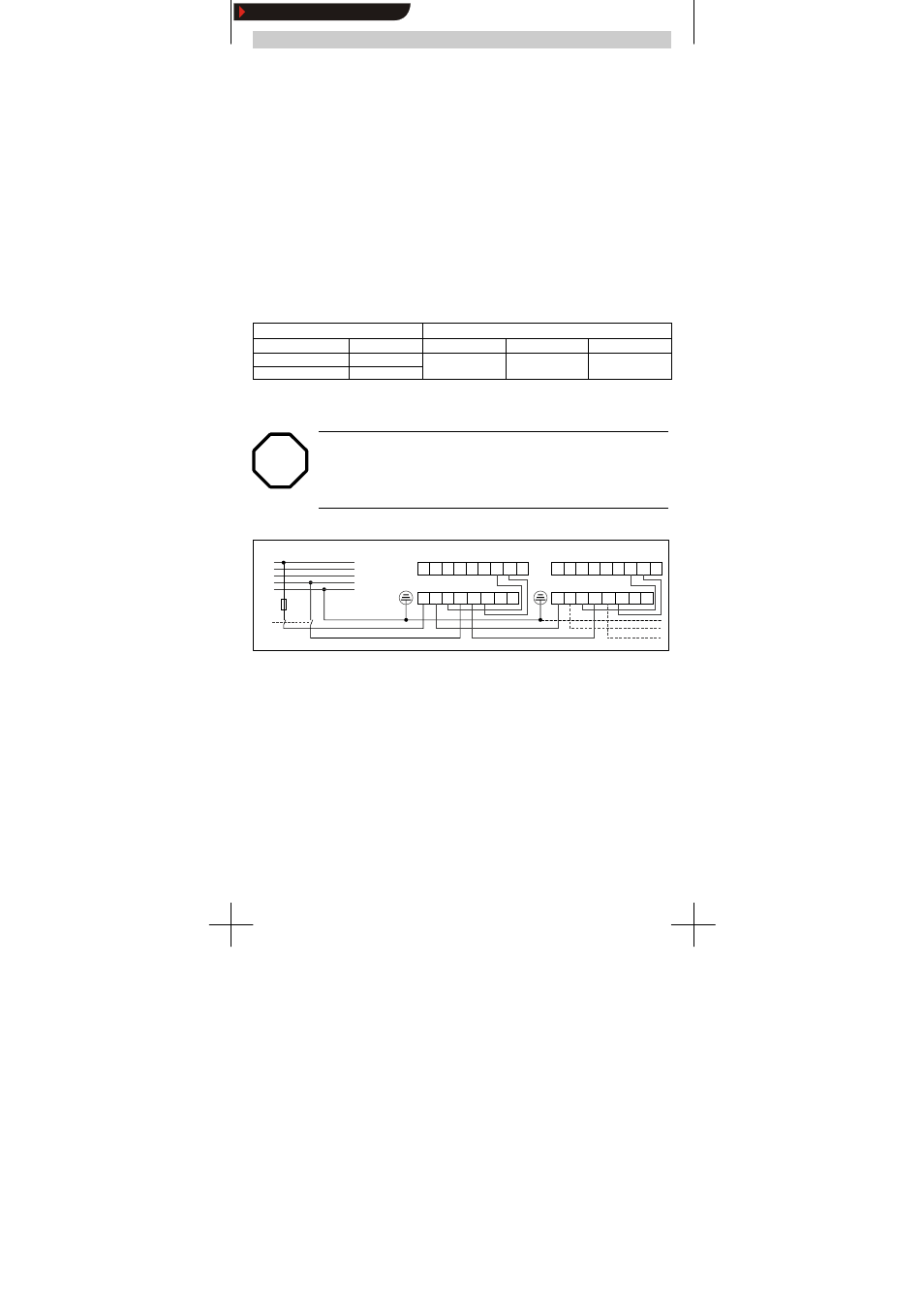

Prinzipschaltbild
X1
motec 1
motec 2
X1
L2/N
L2/N
L2/N
L2/N
L2/N
L2/N
BR2
BR2
K14
K14
BR1
BR1
K12
K12
K11
K11
1/N/PE AC 180 V … 264 V
L1
L1
L3
L3
L1
L1
L2/N
L2/N
L1
L1
L3
L3
L3
L3
L1
L1
L1
L2
L3
N
PE
F1
K10
EDK82ZWKN2
00468456
06/03
