Elektrische Installation
Bedien− und Anzeigeelemente anschließen
Bedieneinheit EPM−H605
5
l
30 EDBPM−H605 DE/EN/FR 7.2
5.5.1 Bedieneinheit EPM−H605
}
Gefahr!
Die zwangsöffnenden Schaltkontakte des Stopp−Tasters mit
Stoppfunktionalität müssen so verschaltet sein, dass sie der
Sicherheitskategorie nach EN 954−1 genügen, die aufgrund der
Risikoanalyse nach EN 1050 der Maschine ermittelt wurde.
C1
C2
NO1
NO2
NC1
NC2
0
1
2
3
F9
F7
F8
F4
F5
F2
F3
F1
F10
F6
02 3
1
WHBK
PKBN
GYBN
WHBU
BNRD
BNBU
YEBN
VT
BNGN
WHGN
WHPK
GYPK
RDBU
GY
BN
h605_010

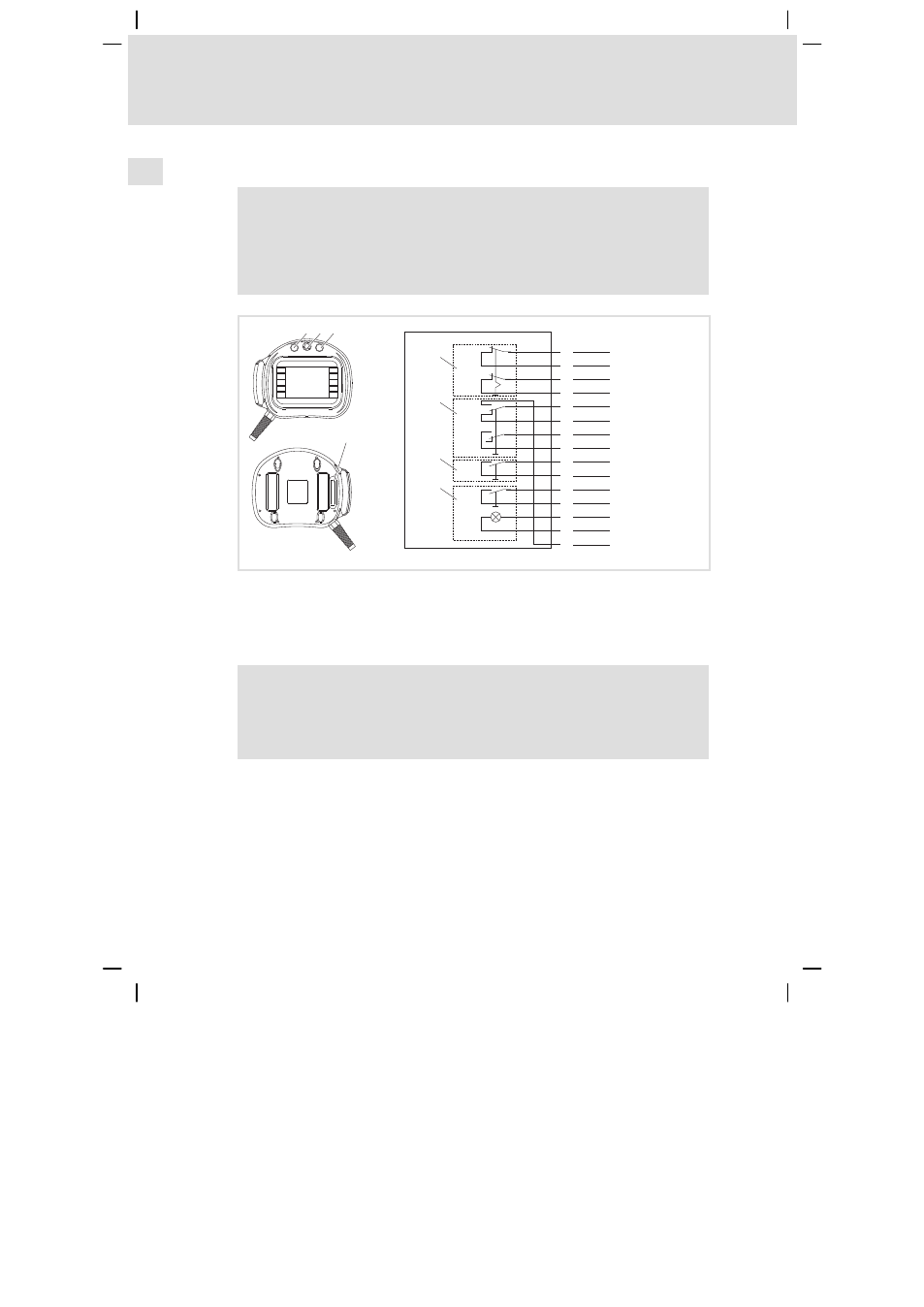

Abb. 5−6 Steuer− und Signalelemente der Bedieneinheit EPM−H605
0 Stopp−Taster C Common
1 Zustimmtaster (Rückseite Bedieneinheit) NC Normally closed (Öffner)
2 Taster, schwarz NO Normally open (Schließer)
3 Leuchttaster, weiß
)
Hinweis!
ƒ Den Taster NO1/NC1/C1 nur als Öffner oder Schließer benutzen.
ƒ Zustimmtaster und Stopp−Taster mit Stoppfunktionalität können
nicht durch das HMI Projekt beeinflusst werden.
