Installation
qaMM
bahUOwj_oN 3.2
l
- 2 -

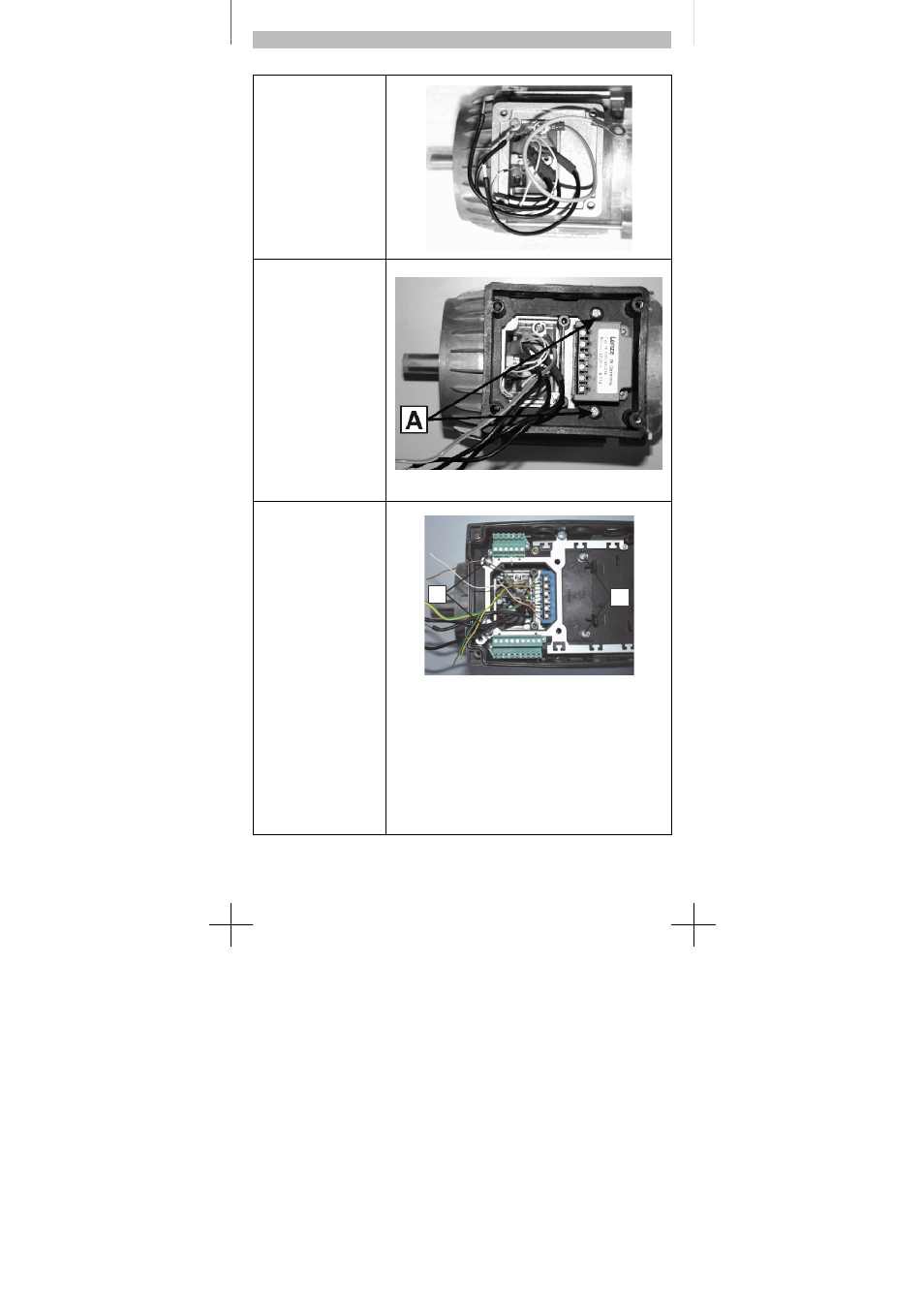

1. Préparer le moteur (pour
montage sur le moteur
uniquement).
A Démonter la boîte à bornes
moteur.
B Démonter le bornier
moteur.
C Prévoir des câbles moteur
d’une longueur d’env.
15 cm ; le cas échéant, les
prolonger.
8200mot139
2.
y
Montage sur le moteur
- Visser l’enveloppe sur le
moteur à l’aide de 2 vis
M5 x 16 .
y Montage au mur
- Visser la plaque de
montage (comprise dans
l’équipement motec) au
mur.
- Visser l’enveloppe sur la
plaque de montage à
l’aide de 2 vis
autotaraudeuses 5 x 18.
3. Affecter les bornes du
redresseur frein selon le
type de couplage (  3 )
4.
y
Montage sur le moteur
- Visser le boîtier motec
sur l’enveloppe à l’aide
de 2 vis M5 x 55  et
de 2 vis M5 x 20 .
y Montage au mur
- Visser le boîtier motec
sur l’enveloppe à l’aide
de 2 vis autotaraudeuses
M5 x 55  et de 2 vis
M5 x 20 .
5. Relier le redresseur frein
aux bornes du motec selon
le type de couplage
(  3 ).
6. Connecter le réseau et le
moteur (voir instructions
de montage 8200 motec).
7. Configurer la sortie relais
pour la commande frein !
