Redresseur frein E82ZMBR1
pour 8200 motec 0,25/0,37 kW
qaMM
bahUOwj_oN 3.2
l
Lenze Drives GmbH, Postfach 10 13 52, D-31763 Hameln
(+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
Le présent fascicule
y contient les principales caractéristiques du redresseur frein et décrit son installation, sa
manipulation et sa mise en service.
y n’est valable que
- pour le redresseur frein type E82ZMBR1 (voir plaque signalétique),
- conjointement avec les instructions de montage du convertisseur de fréquence 8200 motec.
Description
Le redresseur frein permet de commander le frein de maintien électromagnétique pour un moteur-frein
d’un convertisseur de fréquence 8200 motec.
Domaine d’utilisation
Le redresseur frein E82ZMBR1 est destiné à une utilisation exclusive avec des convertisseurs de fréquence
motec, type E82MV251_2B ou E82MV371_2B.
Spécifications techniques
Type de redresseur y Pont redresseur
y Entrée et sortie protégées contre les surtensions
y Souffleur d’étincelles intégré
Tension d’alimentation maxi U
in
= 250 V CA
Tension de sortie 0,9 x U
in
CC
Tension de sortie maxi 0,75 A CC
Température ambiante (stockage) -25 °C ... + 80 °C

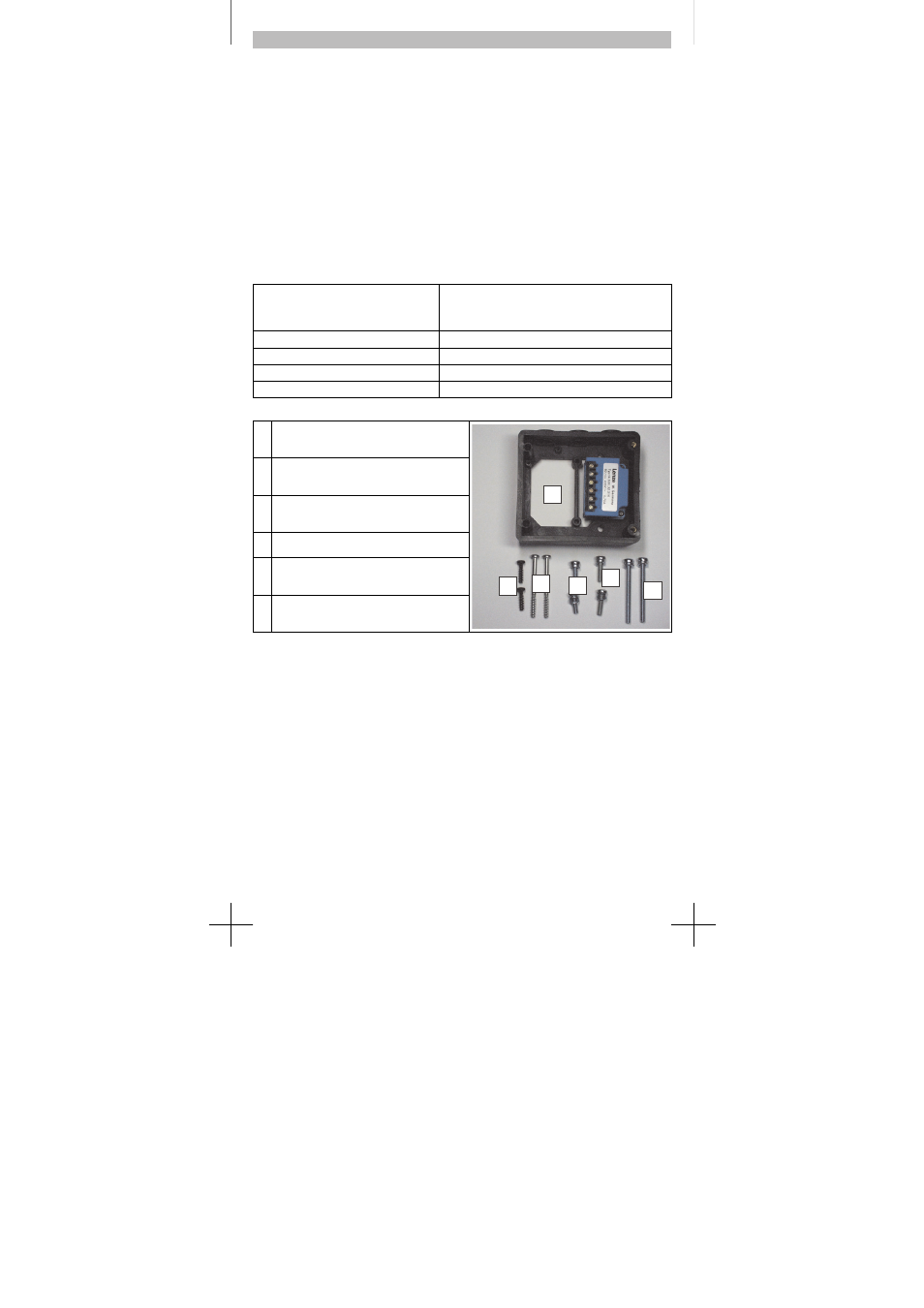

Equipement livré
 Enveloppe pour redresseur frein ; redresseur
frein prémonté
0
1
2
3 4 5
82ZMBR1004
 2 vis M5 x 55 pour la version ”montage sur le
moteur”
 2 vis M5 x 16 pour la version ”montage sur le
moteur”
 2 vis M5 x 20
 2 vis autotaraudeuses 5 x 55 pour la version
”montage au mur”
 2 vis autotaraudeuses 5 x 18 pour la version
”montage au mur”
EDK82ZMBR1
13200520
03/2011
