Bremsgleichrichter e82zmbr1

Bremsgleichrichter E82ZMBR1
für 8200 motec 0,25/0,37 kW
qaMM
bahUOwj_oN 3.2
l
Lenze Drives GmbH, Postfach 10 13 52, D-31763 Hameln
(+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
Diese Anleitung
y
enthält die wesentlichen Technischen Daten und beschreibt die Installation, die Handhabung und
die Inbetriebnahme des Bremsgleichrichters.
y
ist nur gültig
- für Bremsgleichrichter mit der Typenschildbezeichnung E82ZMBR1
- zusammen mit der Montageanleitung des Frequenzumrichters 8200 motec
Beschreibung
Der Bremsgleichrichter ermöglicht die Ansteuerung der elektromagnetischen Haltebremse in einem
Bremsmotor mit Frequenzumrichter 8200 motec.
Einsatzbereich
Der Bremsgleichrichter E82ZMBR1 ist ausschließlich einsetzbar mit Frequenzumrichtern motec, Typ
E82MV251_2B oder E82MV371_2B.
Technische Daten
Ausführung
y
Brückengleichrichter
y
Eingang und Ausgang gegen Überspannung
geschützt
y
Funkenlöschglied integriert
max. Anschlußspannung
U
in
= 250 V AC
Ausgangsspannung
0,9 x U
in
DC
max. Ausgangsstrom
0,75 A DC
Temperaturbereich (Lagerung)
-25 °C ... + 80 °C

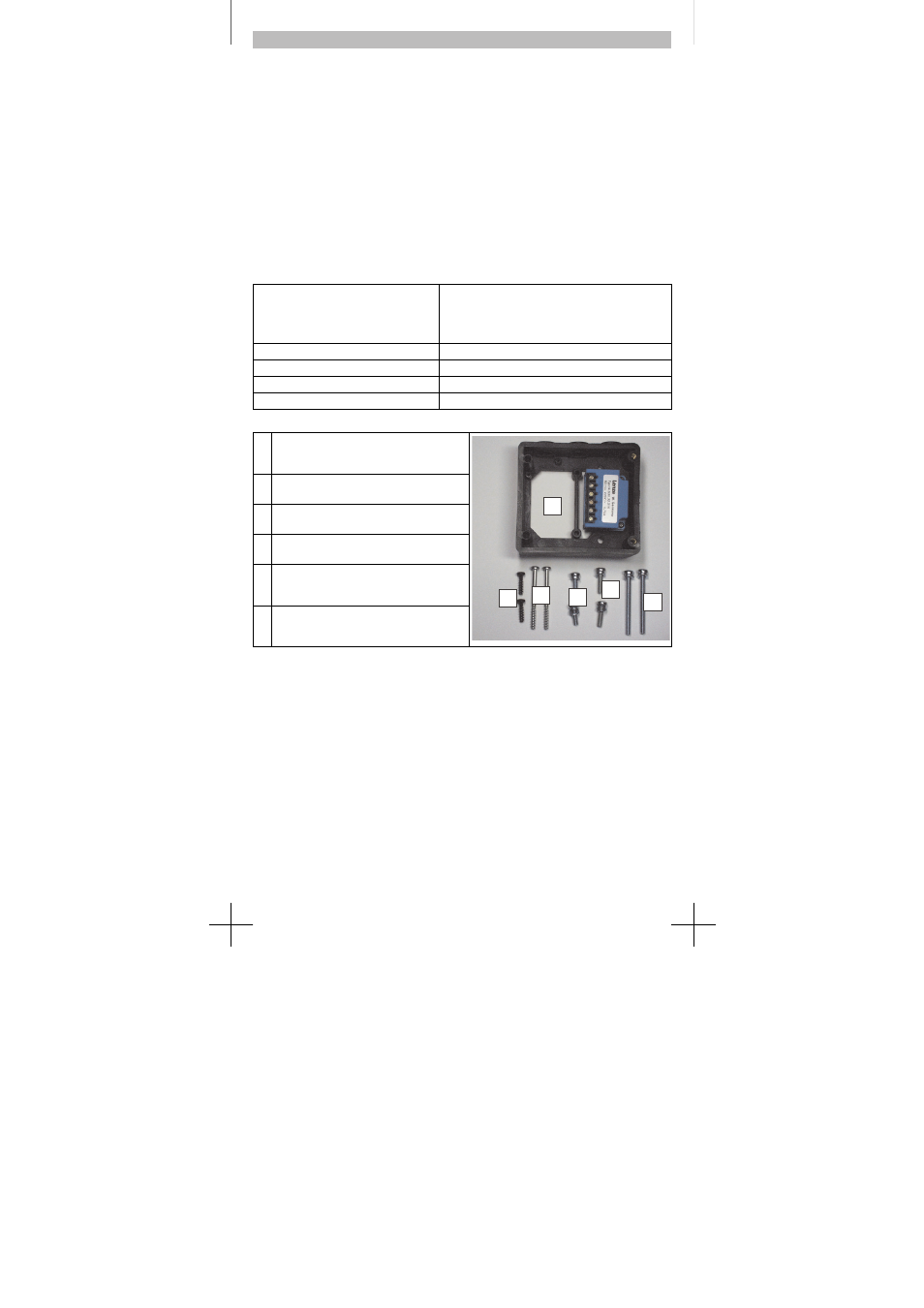

Lieferumfang
Gehäusewanne für Bremsgleichrichter,
Bremsgleichrichter vormontiert
0
1
2
3
4
5
82ZMBR1004
2 Schrauben M5 x 55 für Motormontage
2 Schrauben M5 x 16 für Motormontage
2 Schrauben M5 x 20
2 Selbstformschrauben 5 x 55 für
Wandmontage
2 Selbstformschrauben 5 x 18 für
Wandmontage
EDK82ZMBR1
13200520
03/2011
