Elektrische Installation
Leistungsanschlüsse
Anschluss Motor
l
38
EDKCSEX064 DE/EN/FR 6.0
5.2.2
Anschluss Motor
ECSXA010

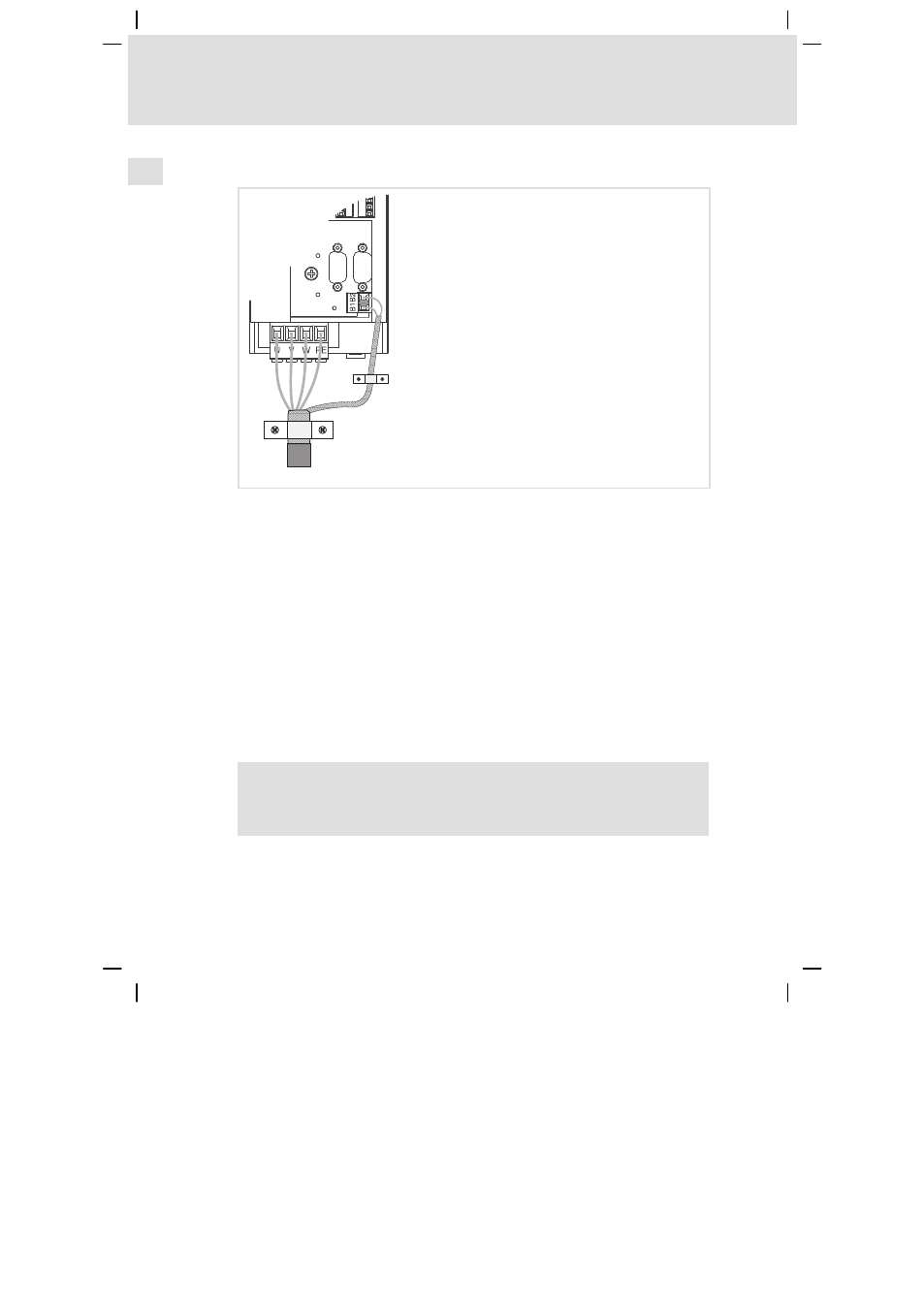

Abb. 5−3
Anschluss Motor und Motorhaltebremse
Motorleitungen
ƒ
Kapazitätsarme Motorleitungen verwenden. Kapazitätsbelag:
–
Ader/Ader: max. 75 pF/m
–
Ader/Schirm: max. 150 pf/m
ƒ
Länge: max. 50 m, geschirmt
ƒ
Den Querschnitt der Motorleitungen wählen Sie entsprechend dem
Motorstillstandsstrom (I
0
) bei Verwendung von Synchron−Motoren bzw.
dem Motorbemessungsstrom (I
N
) bei Asynchron−Motoren.
ƒ
Länge der ungeschirmten Anschlussenden: 40 ... 100 mm (je nach
Leitungsquerschnitt)
ƒ
Lenze−Systemleitungen erfüllen diese Bedingungen.
ƒ
Für eine EMV−gerechte Verdrahtung verwenden Sie die
Schirmbefestigung ECSZS000X0B.
,
Montageanleitung zur Schirmbefestigung ECSZS000X0B
Hier finden Sie weitere Informationen zur EMV−gerechten
Verdrahtung.
