Installation électrique
Câblage du bus Système (CAN)
l
186
EDKCSEX064 DE/EN/FR 6.0
ECS_COB003

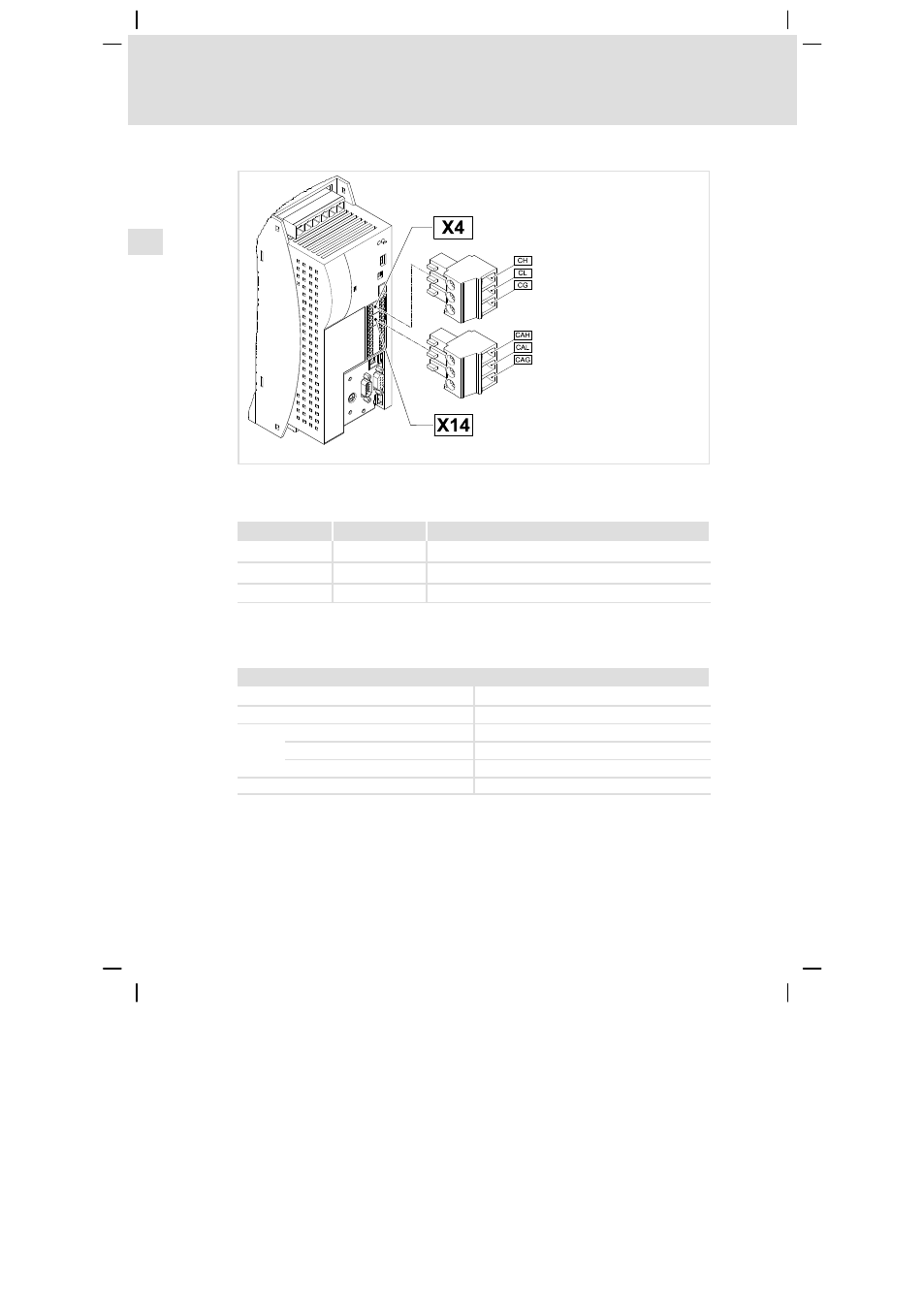

Fig.5−10
Raccordements du bus sur le variateur
Affectation des bornes
X4 (CAN)
X14 (CAN−AUX)
Description
CH
CAH
CAN−HIGH (HAUT)
CL
CAL
CAN−LOW (BAS)
CG
CAG
Potentiel de référence
Spécifications pour câble de transmission
Il est recommandé d’utiliser des câbles CAN conformes à la norme ISO 11898−2 :
Câbles CAN conformes à la norme ISO 11898−2
Type de câble
Paire blindée
Impédance
120
W (95 ... 140 W)
Résistance et section de câble
Longueur de câble
£ 300 m £ 70 mW/m / 0.25 0.34 mm
2
(AWG22)
Longueur de câble 301 1000 m
£ 40 mW/m / 0.5 mm
2
(AWG20)
Temps de parcours du signal
£ 5 ns/m
