Elektrische Installation
Rückführsystem verdrahten
Anschluss Encoder
5
l
63 EDKCSEX064 DE/EN/FR 6.0
SinCos−Encoder und SinCos−Absolutwertgeber mit Hiperface
Eigenschaften
Eingangs−/Ausgangsfrequenz: 0 ... 200 kHz
Innenwiderstand (R
i
): 221 W
Offset−Spannung für Signale SIN, COS, Z: 2,5 V
ƒ Die Differenzspannung zwischen der Signalspur und der Referenzspur
darf 1 V
± 10 % nicht übersteigen.
ƒ Der Anschluss ist drahtbruchüberwacht (Störungsmeldung "Sd8")
ƒ Bei Gebern mit Spurangaben sinus, sinus und cosinus, cosinus:
– RefSIN mit sinus belegen.
– RefCOS mit cosinus belegen.
ƒ Bei SinCos−Absolutwertgebern mit Hiperface ist an Stelle der Nullspur
(Z−Spur) die serielle Schnittstelle (RS 485) vorhanden.
SIN
COS
0.5 V
0.5V
RefSIN
RefCOS
2.5 V
2.5 V
0 V
0 V

X8
5
1
9
6
SIN
V
CC
GND
Z
R1 (+KTY)
R2 (-KTY)
1
2
3
4
5
6
7
8
9
COS
< 50 m
RefCOS
RefSIN
Z
KTY
ECSXA023

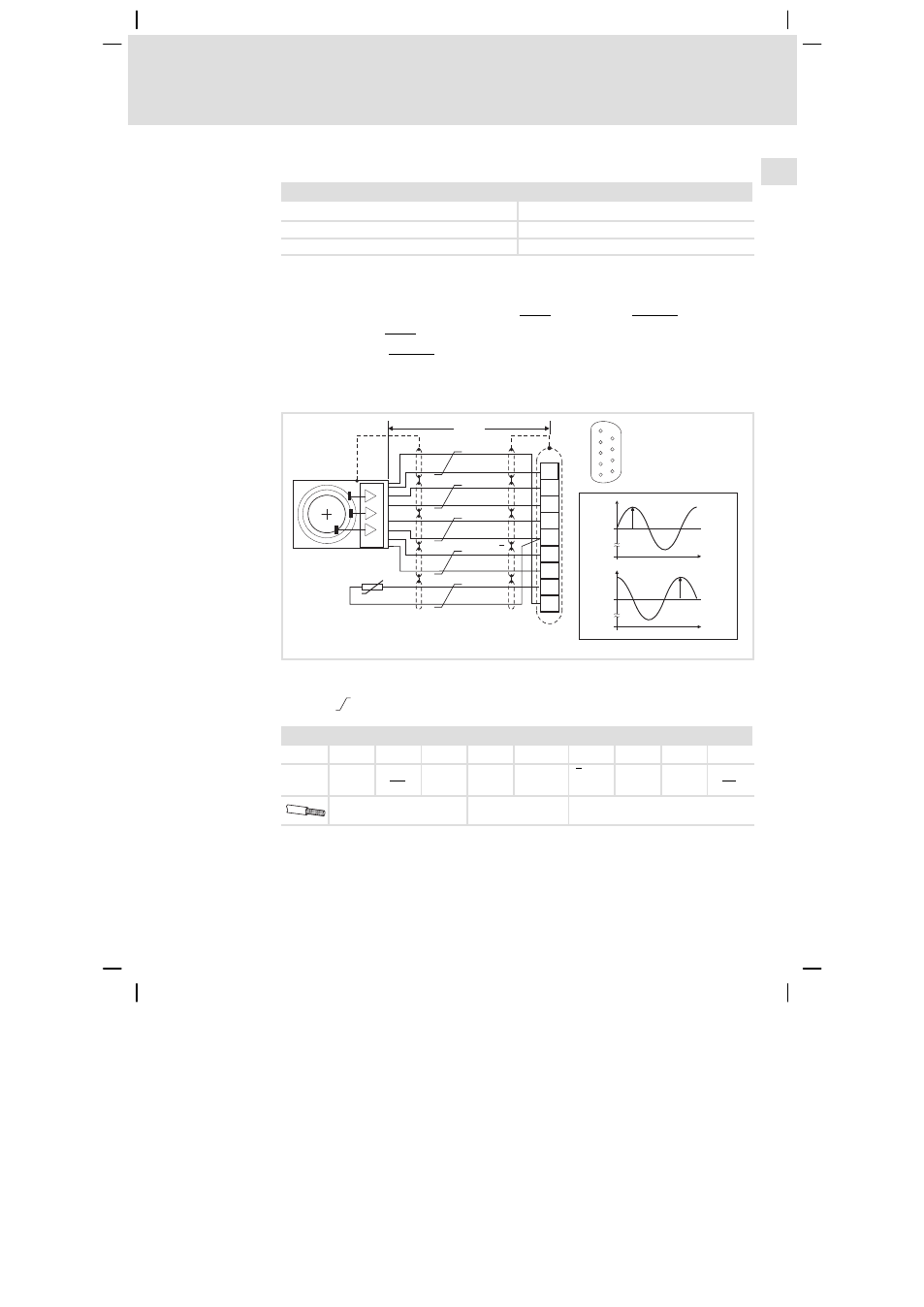

Abb. 5−14 Anschluss SinCos−Geber
 Signale bei Rechtslauf
Paarweise verdrillte Adern
Belegung der Stiftleiste X8: Sub−D 9−polig
Pin 1 2 3 4 5 6 7 8 9
Signal SIN RefCOS
(cos)
COS V CC GND
(R2/−KTY)
Z oder
−RS458
Z oder
+RS485
R1
(+KTY)
RefSIN
(sin)
0,14 mm 2
(AWG 26)
1 mm 2
(AWG 18)
0,14 mm 2
(AWG 26)
