Installation mécanique
Montage avec profilés de fixation (montage standard sur panneau)
Encombrements
4
l
158 EDKCSEX064 DE/EN/FR 6.0
4.2 Montage avec profilés de fixation (montage standard sur panneau)
4.2.1 Encombrements
)
Remarque importante !
Montage avec fixation de blindage ECSZS000X0B :
ƒ espace de montage en dessous du module > 195 mm.
h h
a
g
g
a
d1 d
g g
0 1
³
65
mm
e
³
65
mm
d1 d b b
ECSxA005

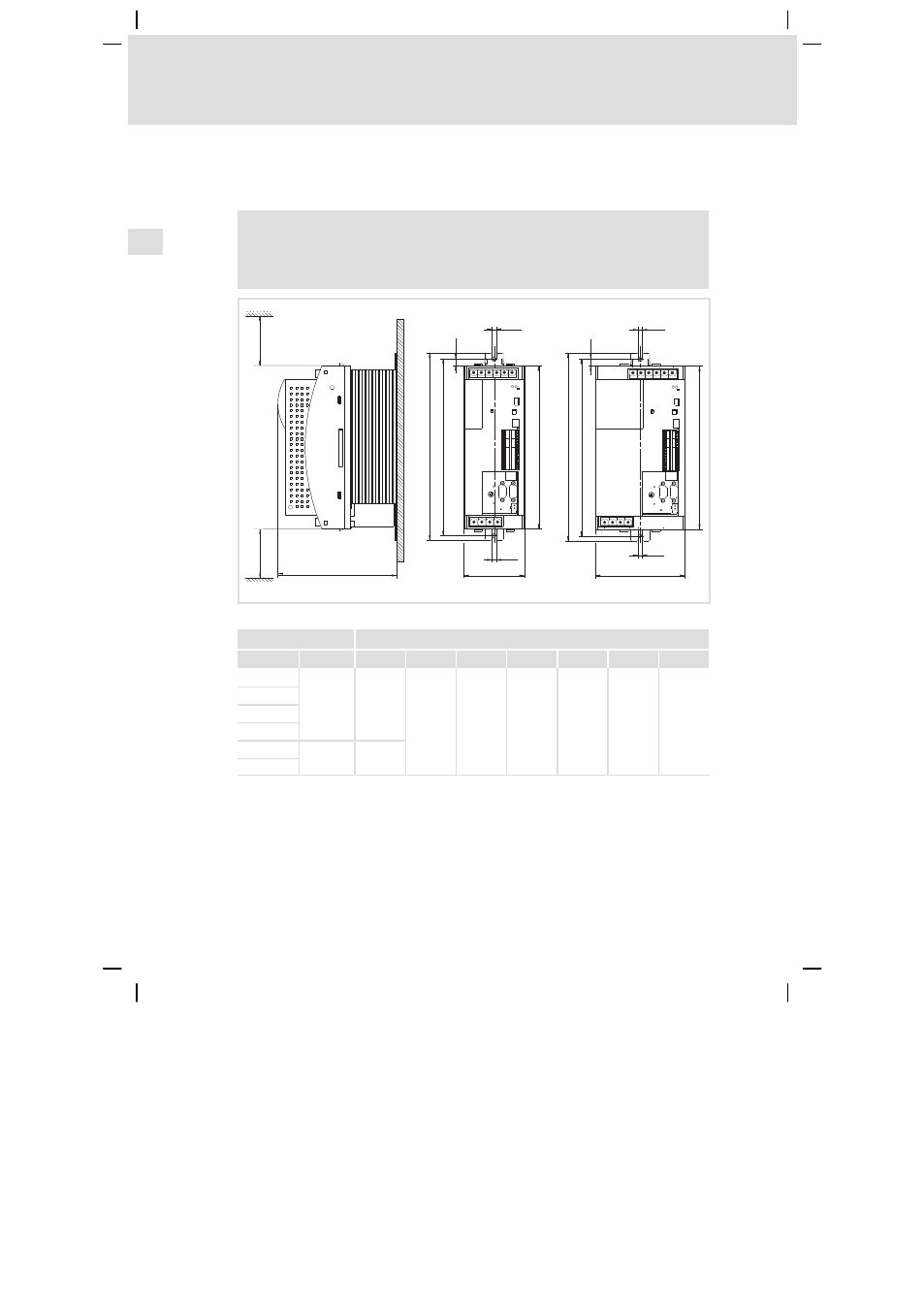

Fig.4−1 Encombrements pour la variante "montage sur panneau"
Module d’axe Cotes [mm]
Type Taille a b d d1 e h g
ECSE L004
0 88.5
240 276 260
176
212 1)
10
6.5
(M6)
ECSE L008
ECSE L016
ECSE L032
ECSE L048
1 131
ECSE L064
1) 212 mm max., selon le module de communication enfiché
L Logiciel d’application : S = Speed & Torque P = Posi & Shaft
M = Motion A = Application
