Mechanische Installation
Antriebsregler auf der Montageplatte befestigen
4
l
26 EDKVF9383 DE/EN/FR 4.0
4.3 Antriebsregler auf der Montageplatte befestigen
}
Gefahr!
Verletzungsgefahr durch hohes Gewicht des Antriebsreglers.
Transportieren Sie den Antriebsregler ausschließlich an den Ringösen und mit
geeignetem Hebezeug.
 ‚
1 2
3
5
4 0 0
5
4
9300vec081

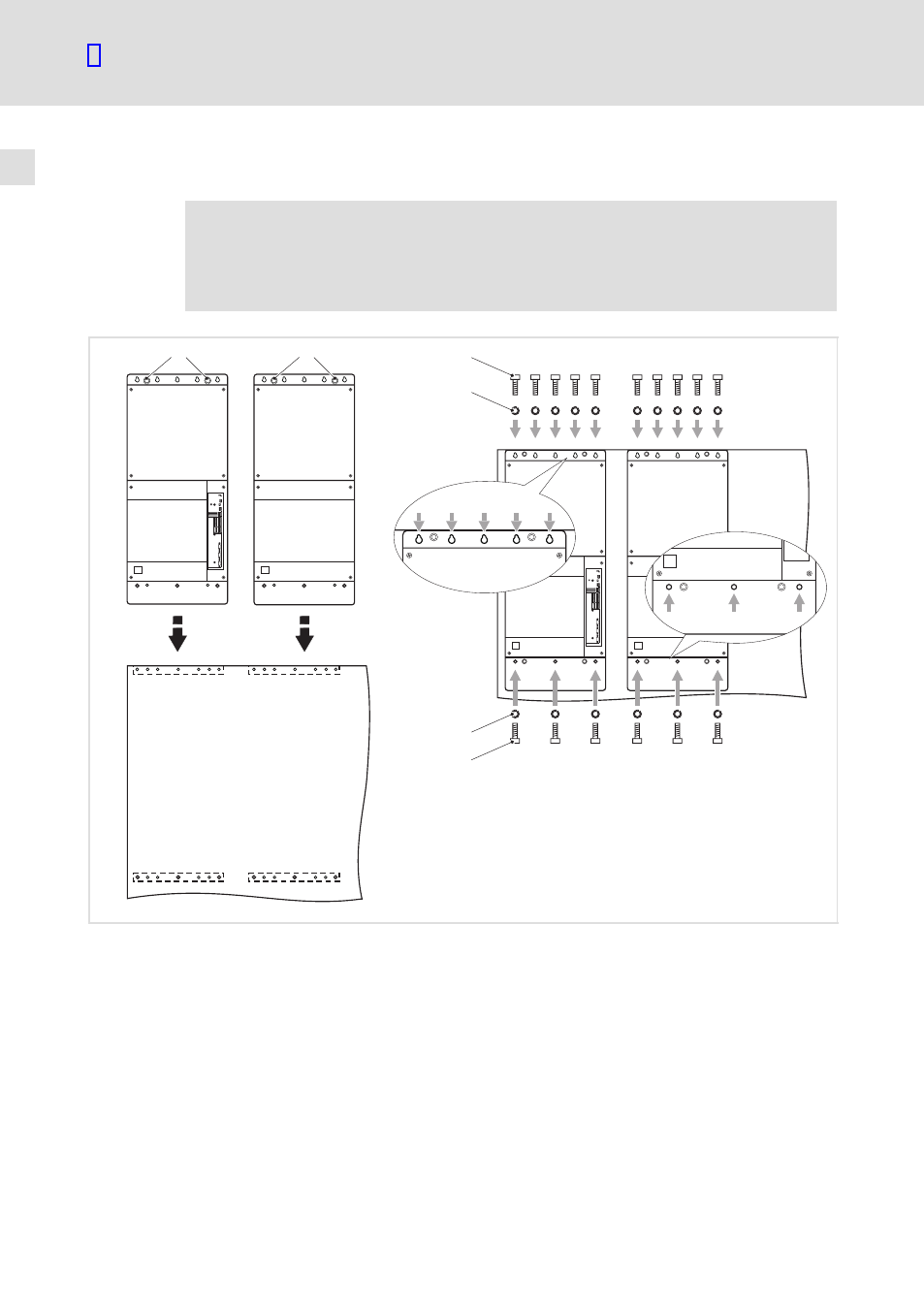

Abb. 4−3 Antriebsregler auf der Montageplatte befestigen
0 Ringösen 3 Montageplatte
1 Master 4 16 Innensechskantschrauben M8 × 25 mm
2 Slave 5 16 Federringe M8
1. Master und Slave auf die Montageplatte legen.
2. Master und Slave oben jeweils mit 5 und unten jeweils mit
3 Innensechskantschrauben und Federringen genau an den gezeigten Punkten
festschrauben.
