Mechanische Installation
Bohrungen an der Montageplatte durchführen
4
l
24
EDKVF9383 DE/EN/FR 4.0
4
Mechanische Installation
I
Tipp!
ƒ
Lenze empfiehlt den Einbau einer Luftschleuse. Mit der Luftschleuse wird
die erwärmte Kühlluft direkt aus dem Schaltschrank abgeführt.
– Best.−Nr. E93ZWL2
ƒ
Eine Bohrschablone zum Markieren der Bohrlöcher steht als dxf−Datei im
Internet zur Verfügung, im Bereich "Downloads" unter www.Lenze.de.
4.1
Bohrungen an der Montageplatte durchführen
Freiraum
Mindestabstand
Links/rechts zu einem anderen Antriebsregler
30 mm
Links/rechts zu einer nicht wärmeableitenden Wand
100 mm
Oben/unten
200 mm
Halten Sie die angegebenen Freiräume ein, um eine ausreichende Kühlung des Antriebs-
reglers sicherzustellen. Beim Einsatz einer Luftschleuse gelten andere Freiräume (siehe
Montageanleitung zur Luftschleuse).
a
a1
a1
a1
a1
a3
a3
a2
a2
a2
a2
d
b
93vec079

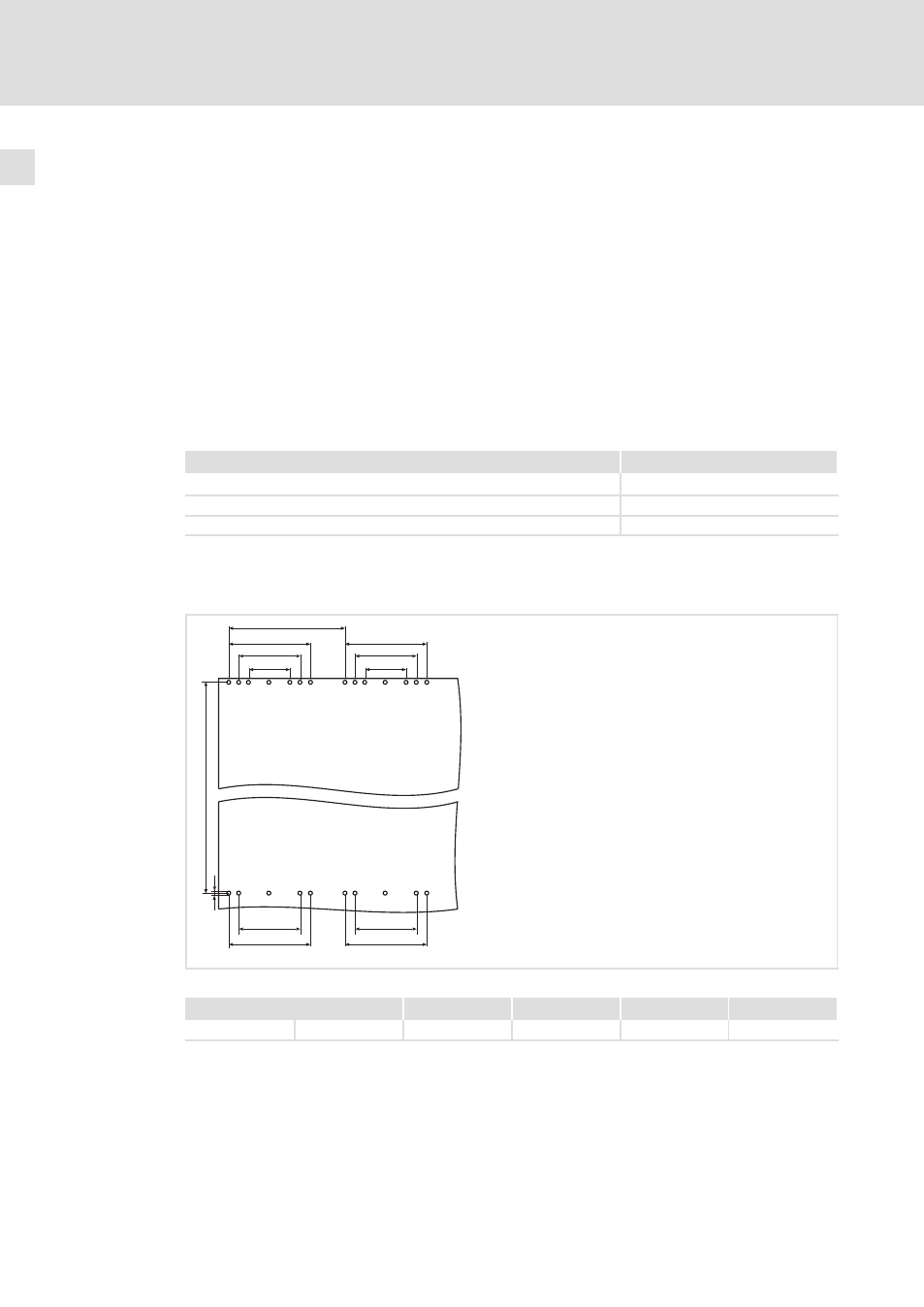

Abb. 4−1
Bohrungen in der Montageplatte zur Befestigung des Antriebsreglers
a
a1
a2
a3
b
d
550 mm
450 mm
340 mm
225 mm
1005 mm
9 mm (24x)
1. Entsprechend der Abbildung die Bohrungen auf der Montageplatte markieren.
2. Löcher in die Montageplatte bohren.
