Installation électrique
Opérations de montage
6
EDKRBM470R DE/EN/FR 5.0 55
l
H1_E_INST−eInstall_FR

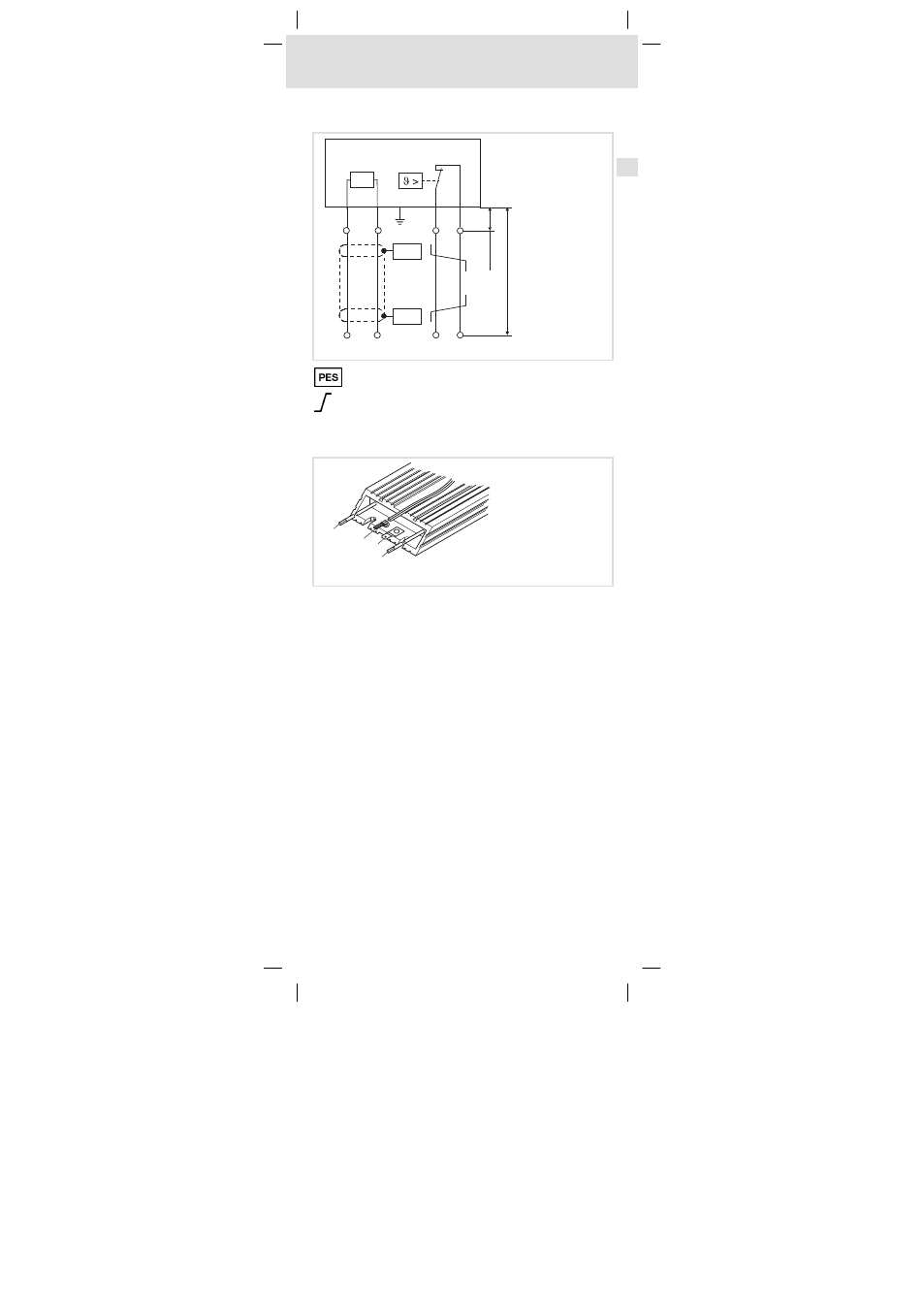

Variante 2 : avec rallongement des câbles
R
B
<5m
<
0.1
m
PE
PES
PES
ERBMXXX014
Connexion HF (collier de blindage) via connexion avec PE
par surface importante
Câbles torsadés
Opérations de montage
0
0
2
1
ERBMXXX013
Ordre des opérations de raccordement de la résistance de
freinage
1. Couper l’appareil de base du réseau et vérifier si toutes les
bornes de puissance sont hors tension.
2. Connecter les câbles de la résistance de freinage 0 (RB1,
RB2 : tresses rouges) et le câble du contact thermique 1 (T1,
T2 : tresses bleues) (voir la documentation sur l’appareil de
base).
– Si la longueur des câbles précâblés est suffisante,
torsader les câbles (voir schéma de câblage, variante 1).
– Si des câbles plus longs doivent être utilisés (5 m maxi),
réduire les câbles précâblés à 10 cm au moins est les
connecter à des borniers externes. A partir de ces
borniers, utiliser des câbles blindés (voir schéma de
câblage, variante 2).
– Intégrer le contact thermique dans la surveillance de
l’installation de façon à ce qu’en cas de surchauffe de la
résistance de freinage, l’alimentation réseau soit coupée.
3. Raccorder le câble PE sur le connecteur plat 2
(6.3 x 0,8 mm).
– Prévoir impérativement un raccordement PE selon EN
61800−5−1.
