6 Installation électrique
Remarques importantes
EDKRBM470R DE/EN/FR 5.0 54
l
H1_E_INST−eInstall_FR
6 Installation électrique
Remarques importantes
(
Stop !
Risque de surchauffe de la résistance de freinage
pendant le fonctionnement
Une dissipation calorifique insuffisante pendant le
fonctionnement risque de provoquer une surchauffe
de la résistance de freinage.
Risques encourus :
ƒ Dommages irréversibles de la résistance de
freinage
ƒ L’entraînement n’est pas freiné mais part en roue
libre.
Mesures de protection :
ƒ Connecter impérativement le contact thermique
de la résistance de freinage.
ƒ Intégrer le contact thermique dans la surveillance
de l’installation de façon à ce qu’en cas de
surchauffe de la résistance de freinage,
l’alimentation de l’appareil de base soit coupée
(exemple : coupure de la commande de
l’interrupteur réseau).
Données de raccordement
Section de câble
Résistance de freinage Contact thermique
[mm 2 ] AWG [mm 2 ] AWG
ERBMxxxRxxxW 2.1 14 0.75 18

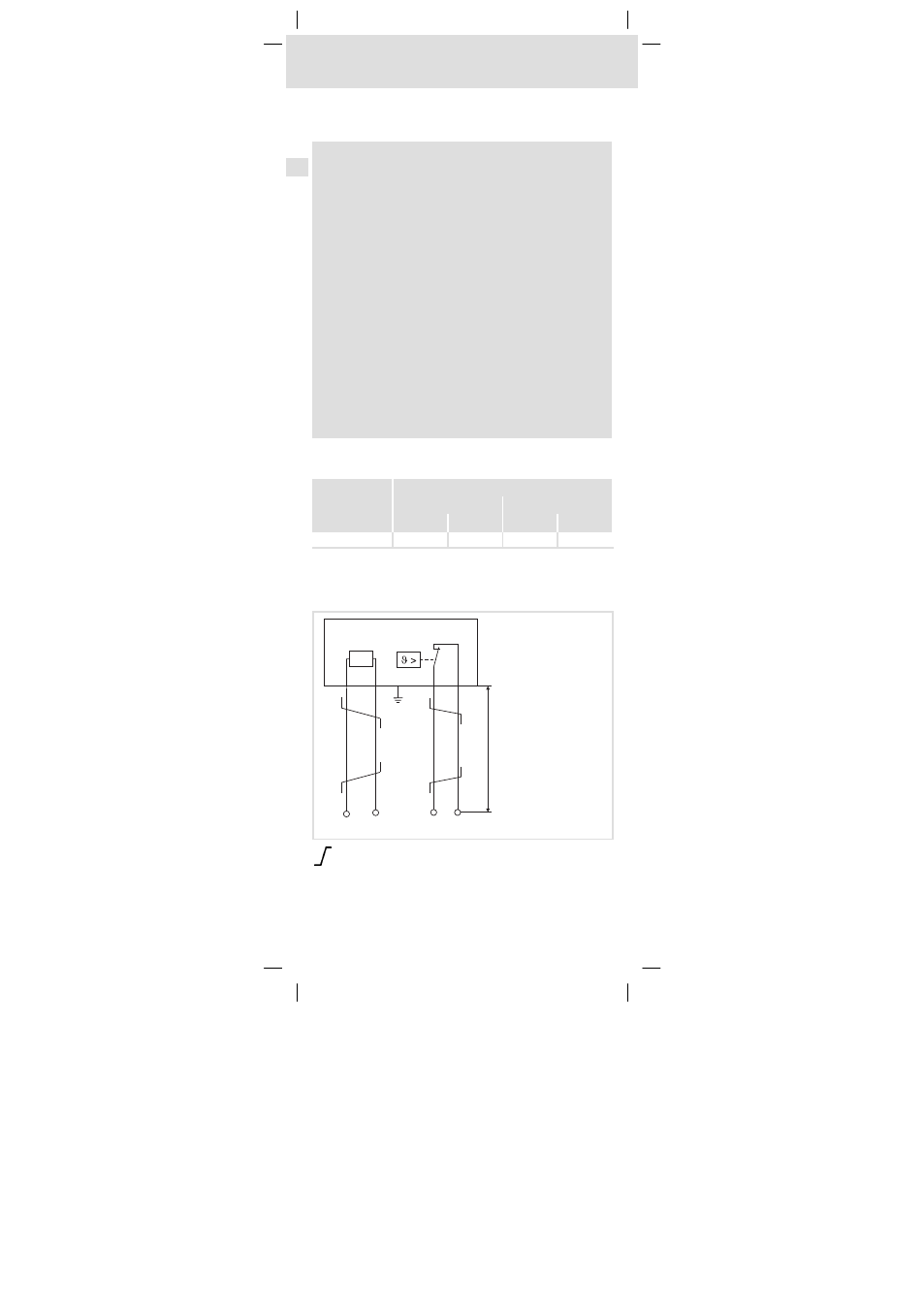

Schéma de câblage
Variante 1 : sans rallongement des câbles
R
B
f
PE
ERBMXXX012
Câbles torsadés
s Longueur des câbles précâblés ^ 52
