Elektrische Installation
Verdrahtung
6
EDK82ZAFSC−010 DE/EN/FR 6.0
19
l
H2_verdrahtung−INS_Klemmenbeleg

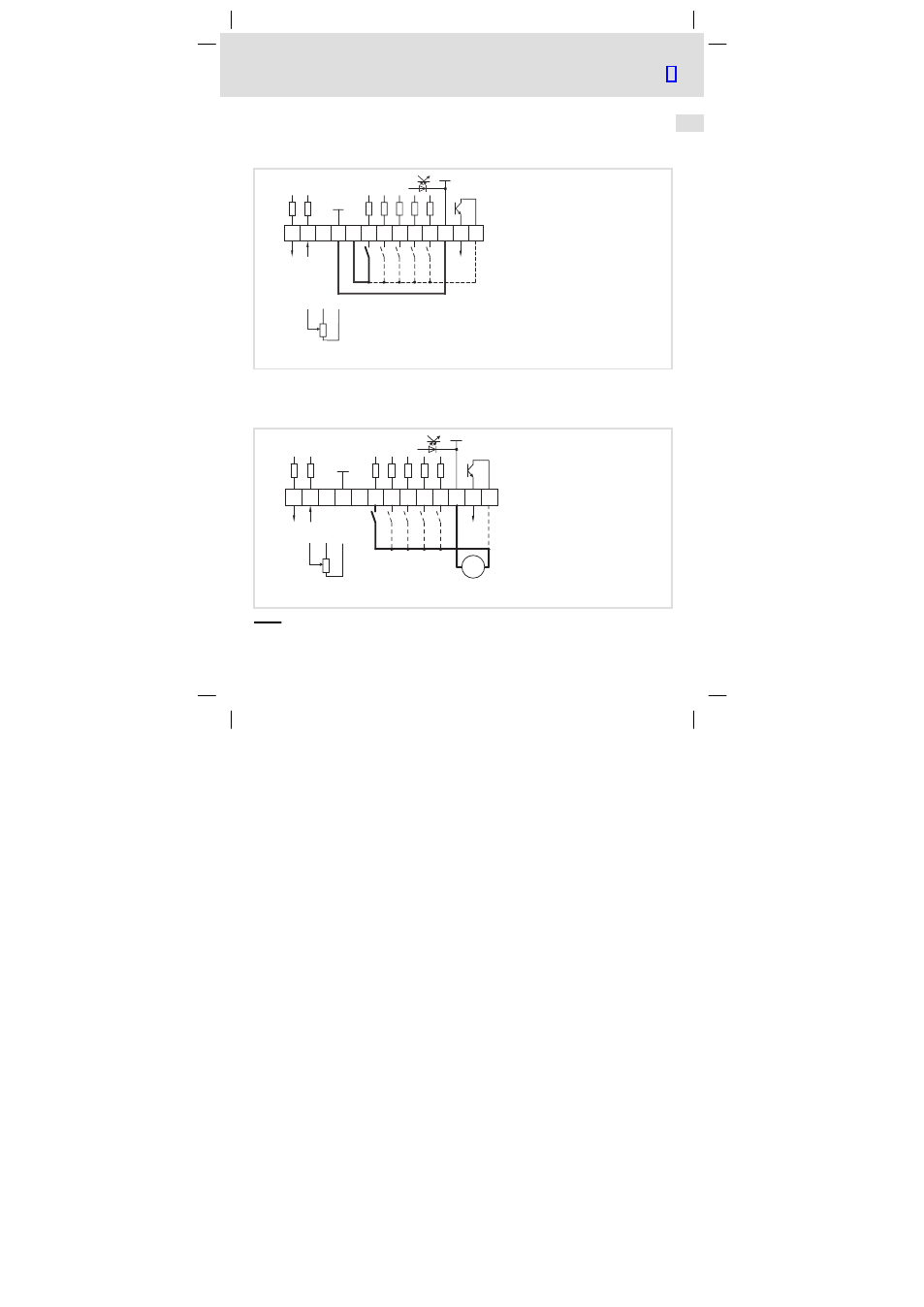

Versorgung über die interne Spannungsquelle (X3/20):
ƒ X3/28, Reglersperre (CINH)
ƒ X3/E1 .... X3/E4, digitale Eingänge
62 8 9 20 28 E1 E2 E3 E4 39 A1 59 X3
GND1
GND2
+5V +20V
8 9 7
0…+
5V
1k … 10k
AIN1 AOUT1 DIGOUT1
7
E82ZAFS001
Versorgung über eine externe Spannungsquelle:
ƒ X3/28, Reglersperre (CINH)
ƒ X3/E1 ... X3/E4, digitale Eingänge
GND2
62 8 9 20 28 E1 E2 E3 E4 39 A1 59 X3 7
GND1
+5V +20V
+
_
24 V ext.
(+12 V DC - 0% ... +30 V DC + 0%)
max. 120 mA
AIN1 AOUT1 DIGOUT1
0
…
+5
V
1k … 10k
E82ZAFS002
Für den Betrieb notwendige Mindestverdrahtung
