5 Installation électrique
Raccordement frein
EDK82ZWBRU DE/EN/FR 2.0 61
L
15m
m
1
2 3
1
4
2
3
0 1
2 3
4
-27- 82ZWBRU007
Ecrou borgne Couronne Joint
Raccord Porte-contacts
Affectation du raccord Commande du frein à ressorts à manque de courant
1/3 Le frein à ressorts à manque de courant est activé par l’entrée de
la tension de commande.
1/2 Le frein à ressorts à manque de courant est activé par la tension
réseau (l’entrée de commande est sans fonction).

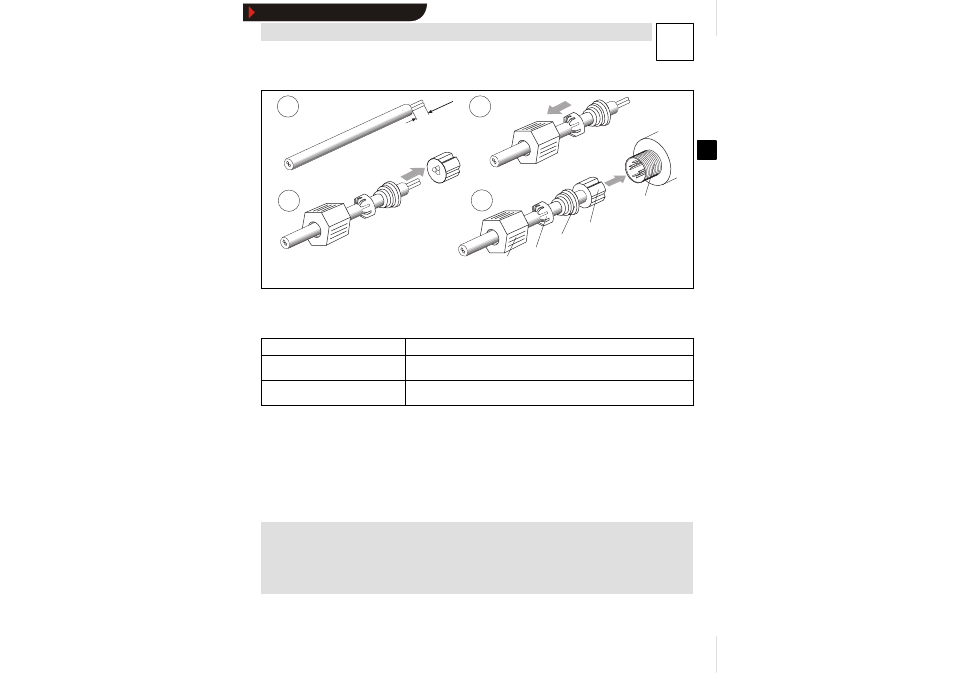

Montage et raccordement du câble de frein
1. Dénuder le câble de 15 mm.
2. Mettre l’écrou borgne
, la couronne et le joint .
3. Faire passer les câbles dans l’ouverture du raccord . Les ouvertures sont
marquées par 1, 2, 3. Couper les bouts de câbles qui dépassent (ils câbles doivent
dépasser de 2 mm maxi du raccord).
4. Insérer le câble préparé dans le porte-contacts et serrer l’écrou borgne .
Remarque importante !
Le raccord est équipé d’un détrompeur et ne peut être monté que dans la
bonne position.
