Schalter-Einheit — Installation
EDK82ZBX020 3.0
l
- 5 -

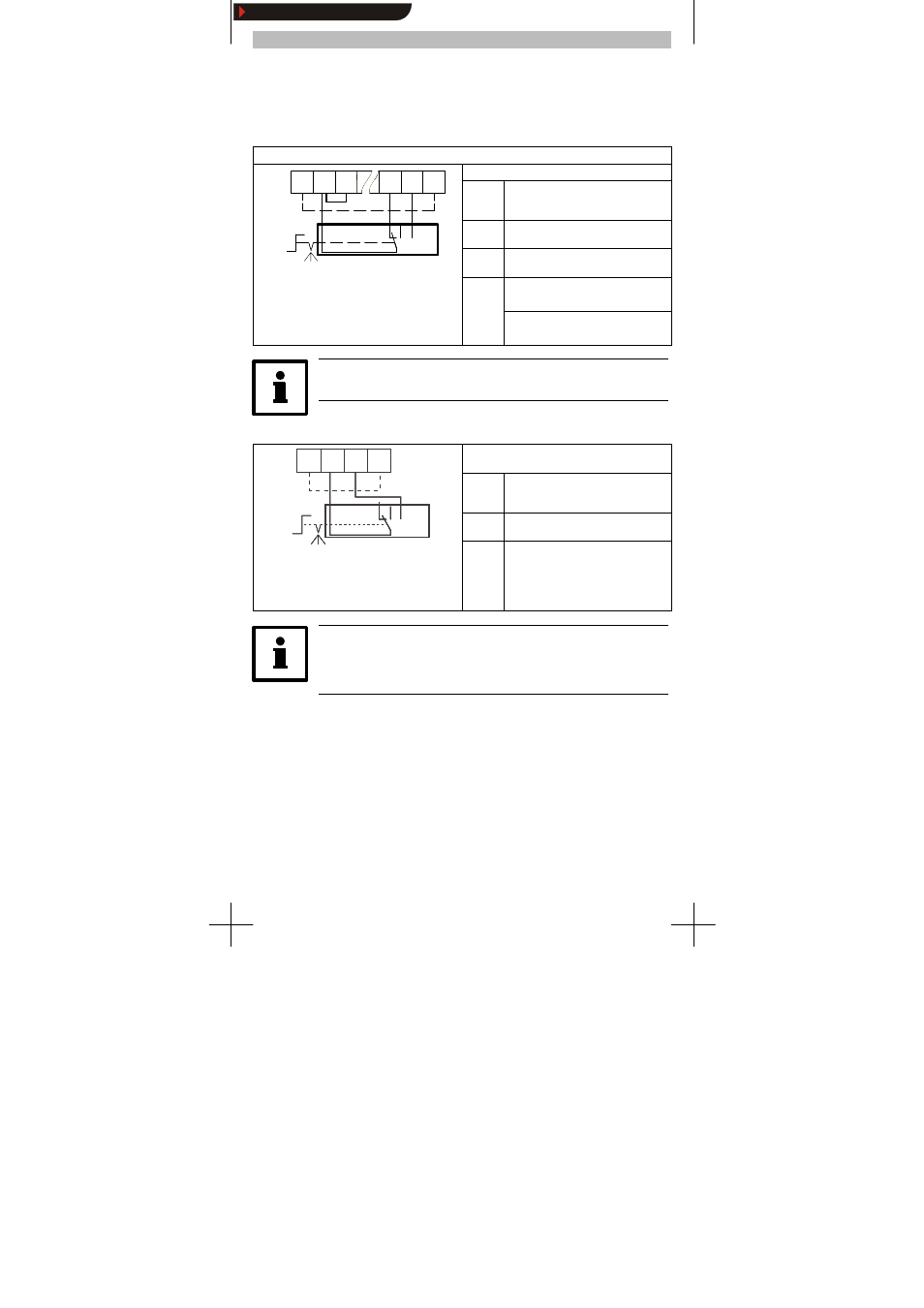

Anwendungsbeispiele 8200 motec:
Drehrichtungsumkehr (Links - Stop - Rechts) mit Standard-I/O oder Application-I/O
Ÿ Der Ablauf nach dem Ausschalten (STOP) erfolgt an der QSP-Rampe (C0105).
Ÿ Der Ablauf und Hochlauf nach dem Umschalten der Drehrichtung erfolgt an den Rampen C0013
und C0012.
Beispiel für Klemmenkonfiguration C0007 = -16-
28 E3 E2 E 39 20 X3
Klemmenbelegung
28 E3 E2 E4 39 20 7 X3
‚
X3/20 brauner Draht
DC-Versorgung +20 V
Drahtbrücke zu X3/28 (CINH)
CW CCW 0

X3/E3 weißer Draht = Rechtslauf
(CW/QSP an X3/E3)
CW CCW 0

E82ZBSP001
X3/E4 grüner Draht = Linkslauf
(CCW/QSP an X3/E4)
 Schalter-Einheit
‚ Brücke nur bei Standard-I/O
CW Rechtslauf
Parametrierung C0007
CW Rechtslauf
0 Stop
CCW Linkslauf
C0007 = -16-
Mit C0410 könen Sie die Klemmenkonfiguration frei parametrieren (siehe
Betriebsanleitung)
Starten/Stoppen (CINH) mit beliebigem Funktionsmodul
STOP START
START STOP
28 39 20 7 X3

0
0
Klemmenbelegung
STOP START
START STOP
28 39 20 7 X3

0
0
X3/20 brauner Draht
DC-Versorgung +20 V
STOP START
START STOP
28 39 20 7 X3

0
0
X3/28 weißer Draht = CINH
STOP START
START STOP
28 39 20 7 X3

0
0
E82ZBSP002 grüner Draht = unbenutzt
 Schalter-Einheit
STOP Regler gesperrt
0 Regler gesperrt
START Regler freigegeben
grüner Draht = unbenutzt
Geeignet isolieren!
• Sie können statt X3/28 auch einen Digitaleingang (X3/E1 ... X3/E6)
ansteuern und damit andere digitale Funktionen aktivieren (nur
Standard-I/O oder Application-I/O).
• Z. B. Festfrequenz JOG1 an E1.
