Instructions de montage
Unité potentiomètre E82ZBR020
Unité interrupteur E82ZBS020
EDK82ZBX020 3.0
l
Lenze Drive Systems GmbH, Postfach 10 13 52, D-31763 Hameln
( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
Le présent fascicule
Ÿ décrit l’installation et la manipulation de l’unité potentiomètre et de l’unité interrupteur ;
Ÿ n’est valable que
- pour les unités potentiomètre type E82ZBR020,
- pour les unités interrupteur type E82ZBS020,
- conjointement avec les instructions de mise en service du variateur de vitesse concerné.
Description
Ÿ L’unité potentiomètre E82ZBR020 permet l’ entrée d’un signal de consigne analogique pour les
variateurs de vitesse Lenze via les modules de fonction E/S standard ou E/S application.
Ÿ L’unité interrupteur E82ZBS020 permet une commande simplifiée des variateurs de vitesse Lenze
via des modules de fonction E/S standard ou E/S application (exemple : inversion du sens de
rotation).
Domaine d’utilisation
Utilisation possible sur
Ÿ les convertisseurs de fréquence 8200 motec,
Ÿ les démarreurs moteur starttec.
Equipement livré
Unité potentiomètre Unité interrupteur
1 unité potentiomètre précâblée, 10 k Ω 1 unité interrupteur précâblée
1 autocollant pour positions potentiomètre 1 autocollant pour positions interrupteur
Caractéristiques générales et conditions ambiantes
Protection IP55

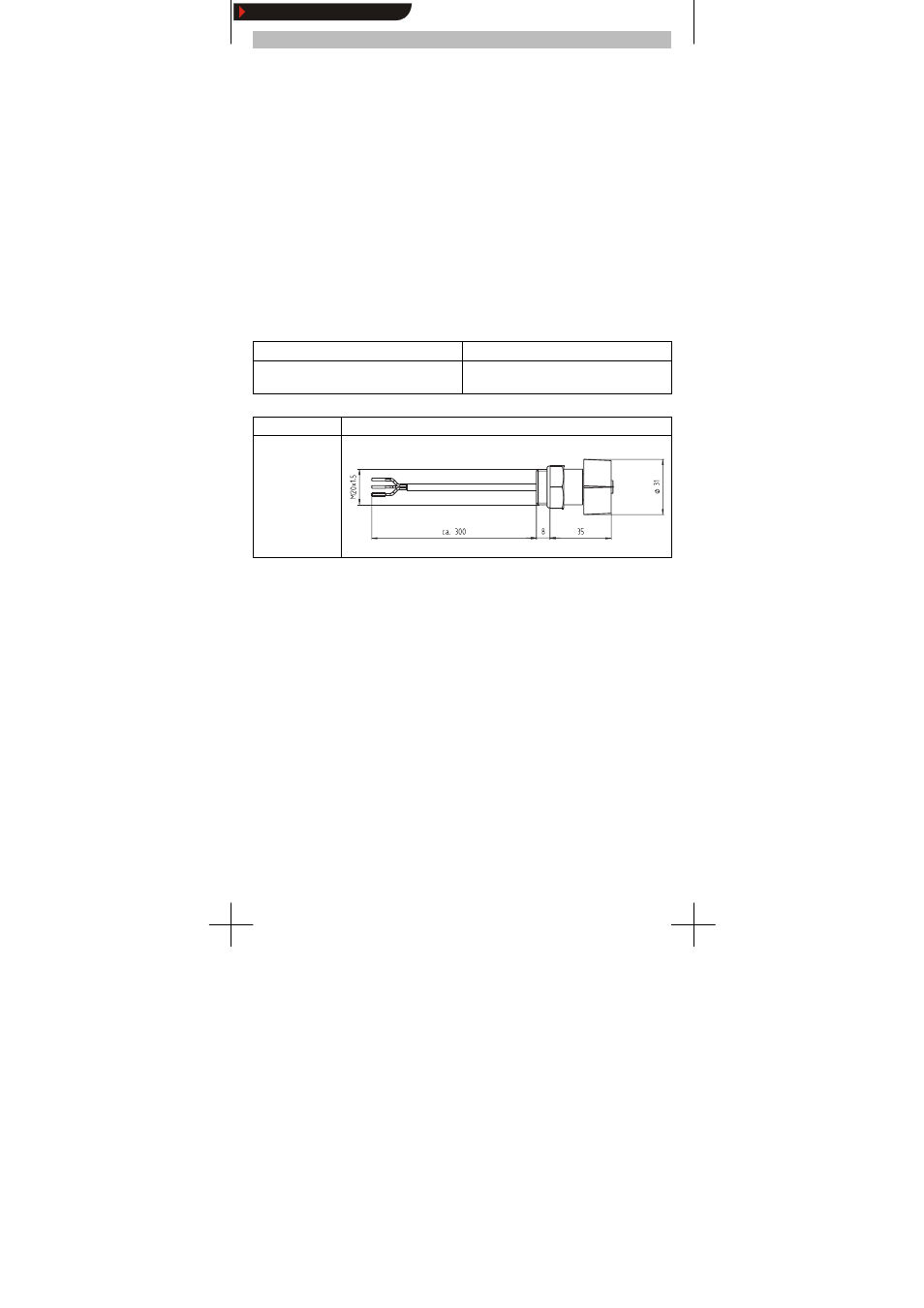

Encombrements
[mm]
E82ZBX001
Montages possibles
L’unité est montée avec un alésage M20.
EDK82ZBX020
00454680
06/02
