Inbetriebnahme
Statusanzeige
EDK82ZAFVC010 DE/EN/FR 2.0
31
l
inbetrieb−statusanzeige AFV0xx

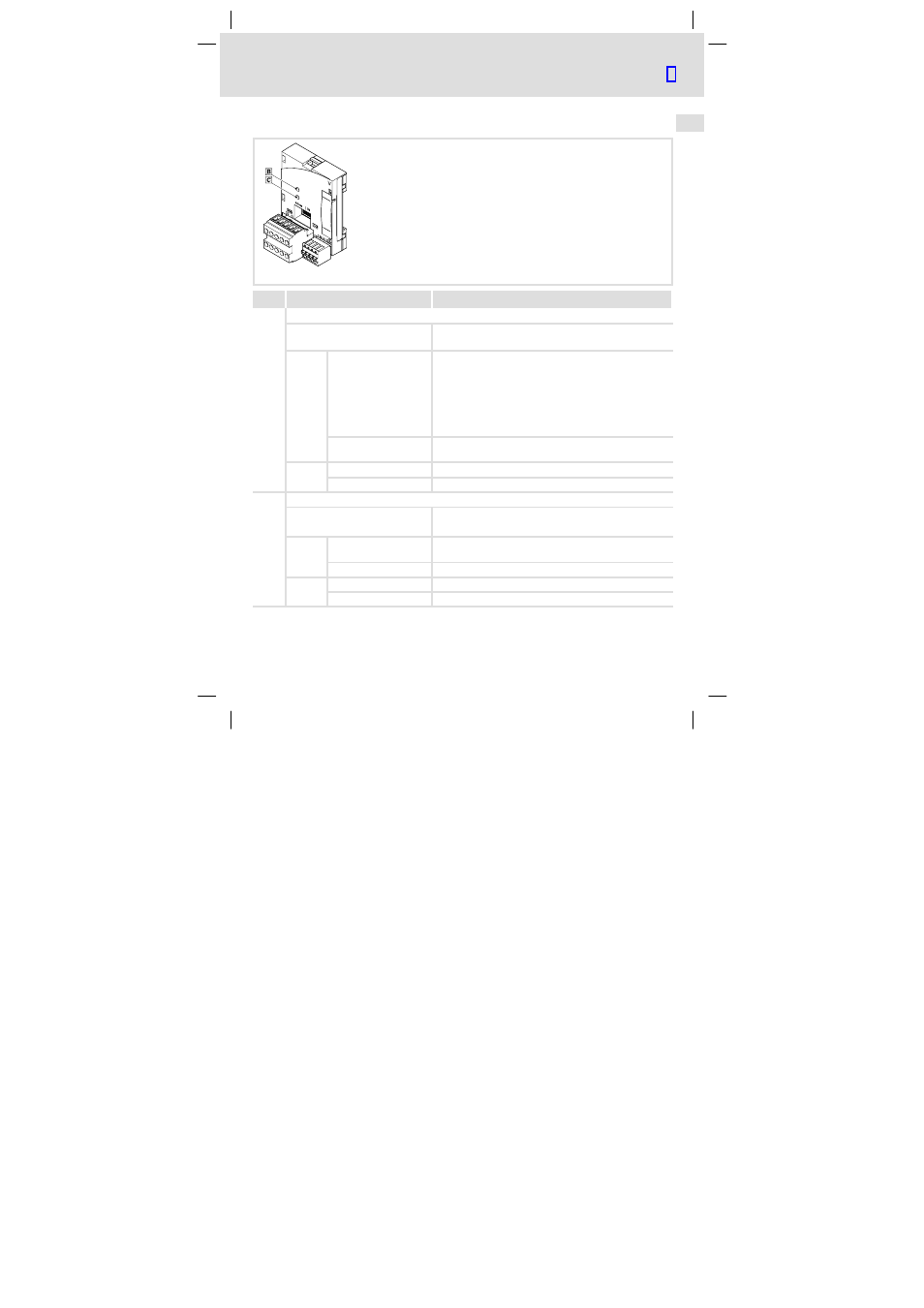

Statusanzeige
E82ZAFD101A*
Pos
Statusanzeige
Erläuterung
1
Verbindungsstatus zum Grundgerät (LED grün/rot)
AUS
Funktionsmodul wird nicht mit Spannung versorgt,
Externe Spannungsversorgung ist ausgeschaltet
GRÜN
BLINKEN
Funktionsmodul ist mit Spannung versorgt, hat aber
keine Verbindung zum Antriebsregler.
Ursache:
Grundgerät ist
l
abgeschaltet
l
in der Initialisierungsphase
l
nicht vorhanden
konstantes LEUCHTEN
Funktionsmodul ist mit Spannung versorgt und hat Ver-
bindung zum Grundgerät
ROT
BLINKEN
Interner Fehler, Lenze−Einstellung wurde geladen
konstantes LEUCHTEN
Interner Fehler des Funktionsmodul
2
Verbindungsstatus zum Bus (LED (grün/rot)
AUS
l
Verbindung zum Master nicht aufgebaut.
l
Funktionsmodul wird nicht mit Spannung versorgt.
GRÜN
BLINKEN
Dup_Mac_ID"−Test durchlaufen. Verbindung zum Ma-
ster (Scanner) ist noch nicht aufgebaut.
konstantes LEUCHTEN
DeviceNet−Verbindung ist aufgebaut.
ROT
BLINKEN
Keine Kommunikation wegen Zeitüberschreitung
konstantes LEUCHTEN
Kritischer Busfehler
