4 Inbetriebnahme
Einstellmöglichkeiten durch Schalter
EDK82ZAFVC010 DE/EN/FR 2.0
26
l
H1inbet−reihenfolge einhalten
Knotenadresse einstellen
)
Hinweis!
Die Adresse muß per Software eingestellt werden, wenn sich die Schalter S7
und S8 in Stellung ON befinden.
In diesem Fall sind die Schalter S1 bis S6 unwirksam.
ON
1 6 2 7 4 3 8 5 9 10
ON
OFF

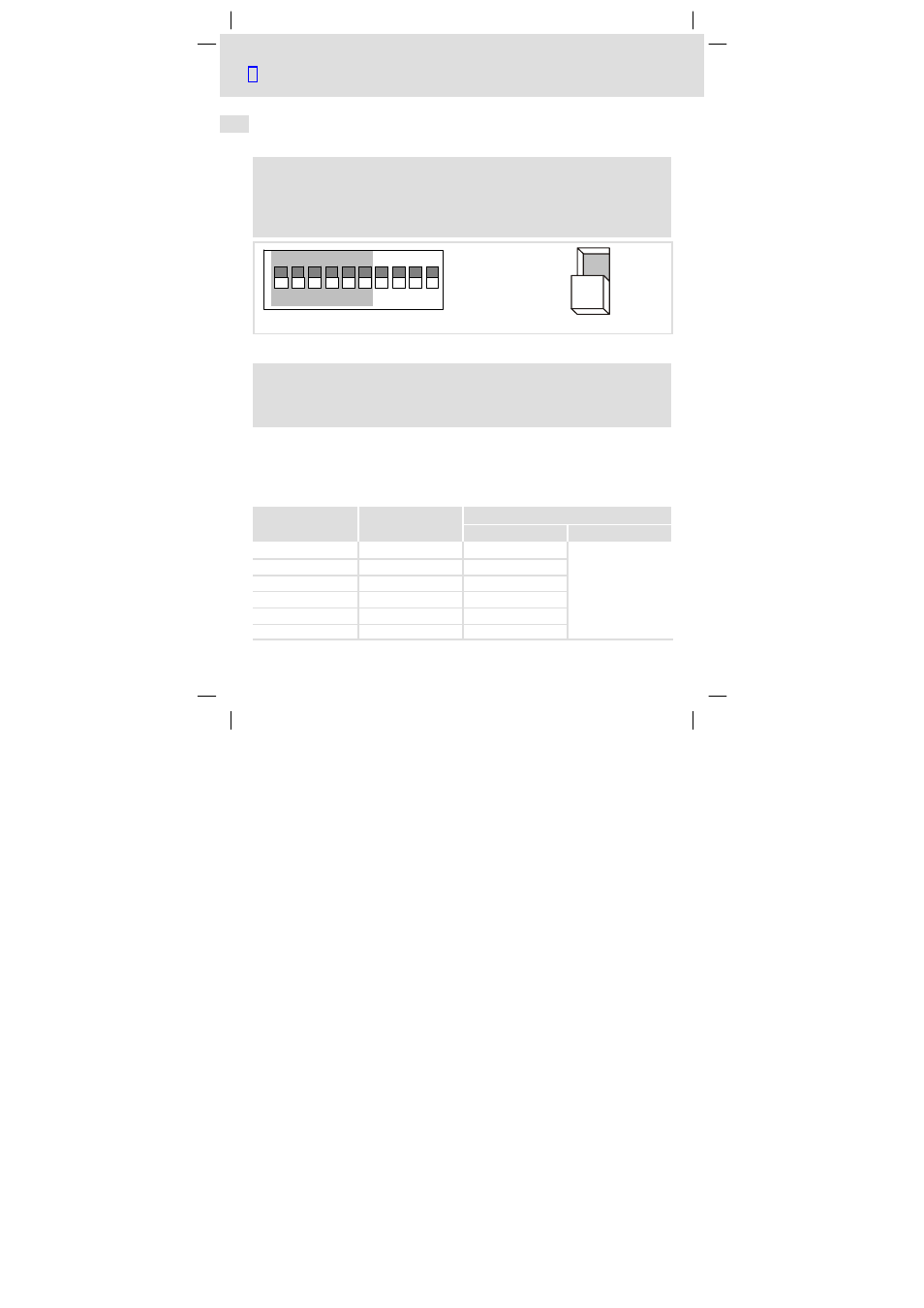

Abb. 2 Einstellen der Knotenadresse
)
Hinweis!
Die Knotenadressen bei mehreren vernetzten Antriebsreglern müssen sich
voneinander unterscheiden.
Die Berechnung der Adresse (Dezimalzahl) ergibt sich durch Einsetzen des Schaltzustandes
der Schalter S1 ... S6 (’0’ = OFF und ’1’ = ON) in die folgende Gleichung:
Adresse
dec
= S6 · 2 0 + S5 · 2 1 + S4 · 2 2 + S3 · 2 3 + S2 · 2 4 + S1 · 2 5
Aus der Gleichung lässt sich auch die Wertigkeit eines betätigten Schalters ableiten. Die
Summe der Wertigkeiten ergibt die einzustellende Knotenadresse.
Schalter Wertigkeit
Beispiel
Schaltzustand Knotenadresse
S1 32 ON
32 + 16+ 8 = 56
S2 16 ON
S3 8 ON
S4 4 OFF
S5 2 OFF
S6 1 OFF
