6 Installation électrique
Affectation du bornier
EDKMF2179 DE/EN/FR 4.0 92
l
−H2−steckerbelegung

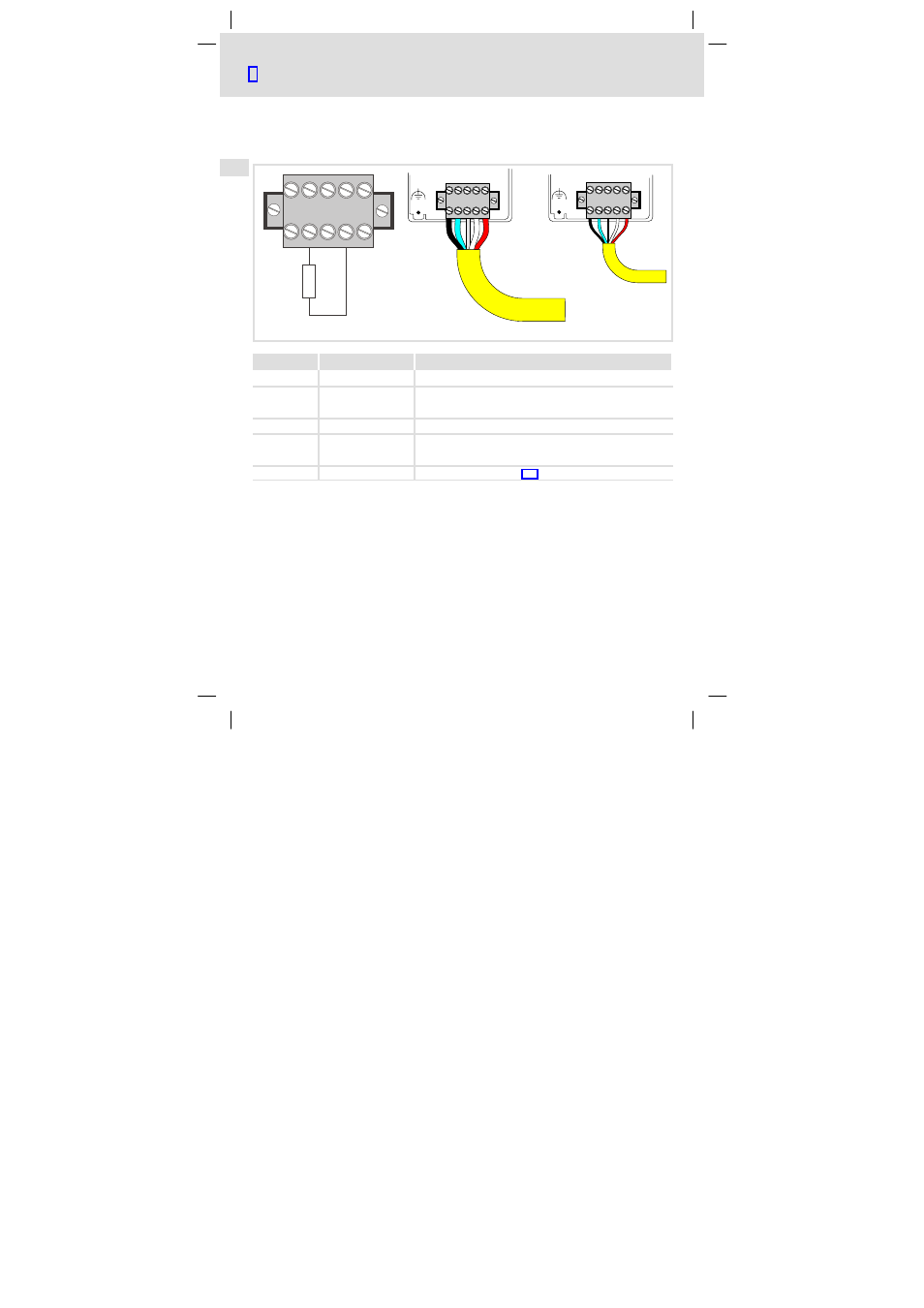

Affectation du bornier
Le raccordement du module de communication au bus de terrain s’effectue via le bornier
double à raccordement par vis à 5 bornes.
Thick
Thin
120R
V-
CAN_L SHLD
V+
CAN_H
Borne Couleur du câble Description
V− Noir Potentiel pour alimentation externe
CAN_L Bleu Ligne de données / Entrée pour la résistance d’extrémité
120 W
SHLD Blindage
CAN_H Blanc Ligne de données / Entrée pour la résistance d’extrémité
120
W
V+ Rouge Alimentation externe ( ^ 100)
