6 Instalación eléctrica
Voltaje de alimentación externo
EDK94AYCER DE/EN/FR/ES/IT 6.0
86
l
H2_ext_SpannVersorg−Steckerleiste_Federkraft
Voltaje de alimentación externo
)
¡Aviso!
En caso de que exista un voltaje de alimentación externo y que haya una gran
distancia entre los armarios de distribución, utilice en cada armario de
distribución una fuente de alimentación independiente y con separación
segura conforme a EN 61800−5−1 («SELV»/«PELV»).
El voltaje de alimentación externo del módulo de comunicación es necesario cuando falla
la alimentación del equipo básico pero debe mantenerse la comunicación PROFINET.
Alimentar el módulo de comunicaciones a través de la regleta de enchufes de dos polos
(X240) con voltaje de alimentación separado.
Denominación Descripción
+ Alimentación de voltaje externa
U = 24 V DC (20.4 V ... 28.8 V)
I = 130 mA
− Potencial de referencia para suministro de voltaje externo

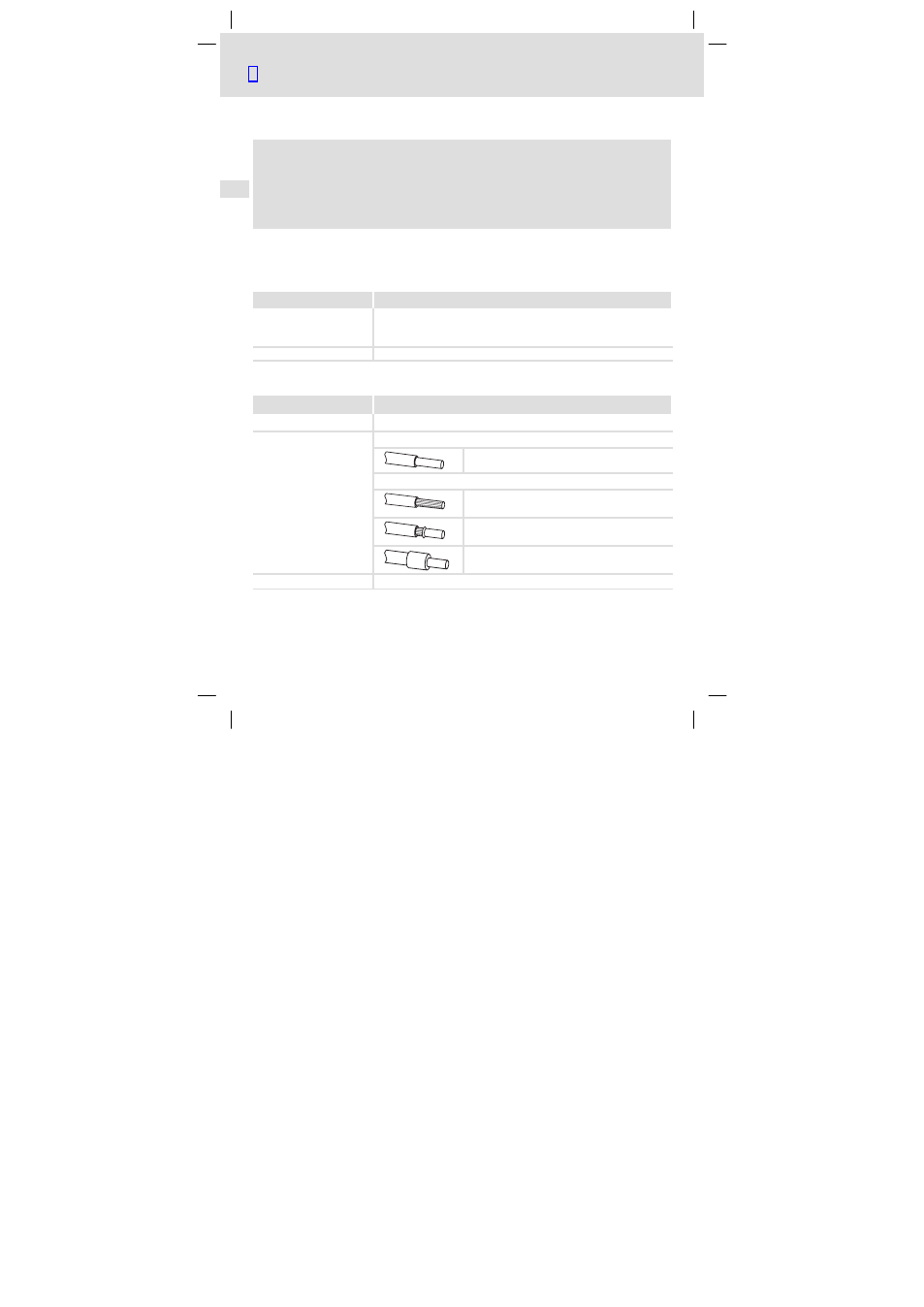

Datos de los bornes de conexión
Rango Valores
Conexión eléctrica Regleta de conectores de 2 polos con conexión por fuerza de resorte
Posibilidades de conexión rígido:
1.5 mm 2 (AWG 16)
flexible:
sin terminal grimpado
1.5 mm
2 (AWG 16)
con terminal grimpado, sin terminal de plástico
1.5 mm
2 (AWG 16)
con terminal grimpado, con terminal de plástico
1.5 mm
2 (AWG 16)
Longitud de aislamiento 9 mm
