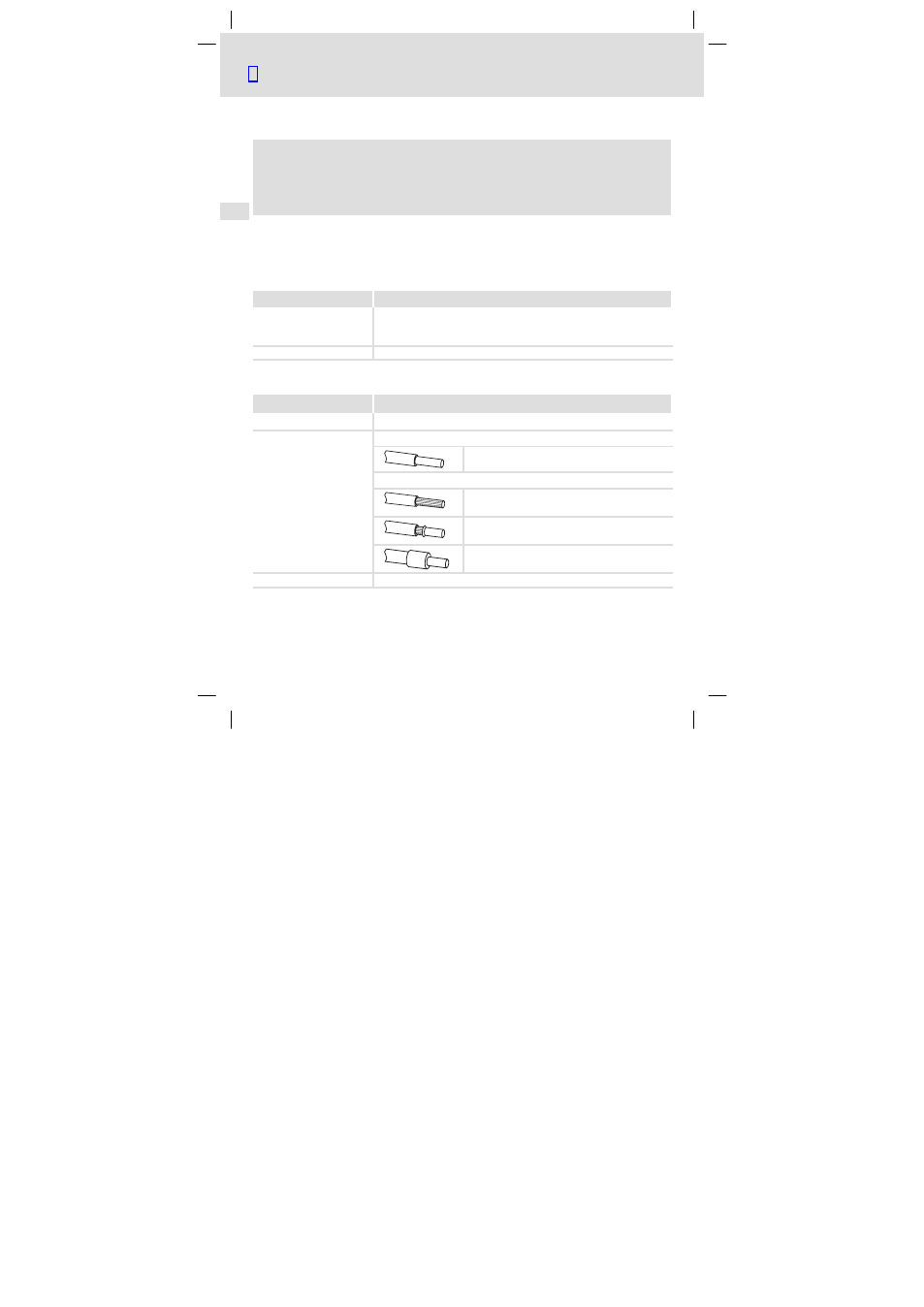

Installazione elettrica
Alimentazione esterna
EDK94AYCER DE/EN/FR/ES/IT 6.0
108
l
H2_ext_SpannVersorg−Steckerleiste_Federkraft
Alimentazione esterna
)
Avvertenza:
In caso di alimentazione esterna e di distanze elevate tra gli armadi elettrici,
utilizzare sempre in ciascun armadio elettrico un alimentatore separato e con
isolamento sicuro secondo la norma EN 61800−5−1 ("SELV/PELV").
L’alimentazione esterna del modulo di comunicazione è necessaria per fare in modo che, in
caso di guasto dell’alimentazione del dispositivo base, la comunicazione PROFINET possa
continuare.
Alimentare il modulo di comunicazione con una tensione separata tramite la morsettiera
a innesto a 2 poli (X240).
Siglatura
Descrizione
+
Alimentazione esterna
U = 24 V DC (20.4 V ... 28.8 V)
I = 130 mA
−
Potenziale di riferimento per alimentazione esterna
Dati dei morsetti di collegamento
Campo
Valori
Collegamento elettrico
Morsettiera estraibile con collegamento a molla a 2 poli
Possibilità di collegamento
rigido:
1,5 mm
2
(AWG 16)
flessibile:
senza capocorda
1,5 mm
2
(AWG 16)
con capocorda, senza manicotto di plastica
1,5 mm
2
(AWG 16)
con capocorda, con manicotto di plastica
1,5 mm
2
(AWG 16)
Lunghezza di spelatura
9 mm
