Diagnostic

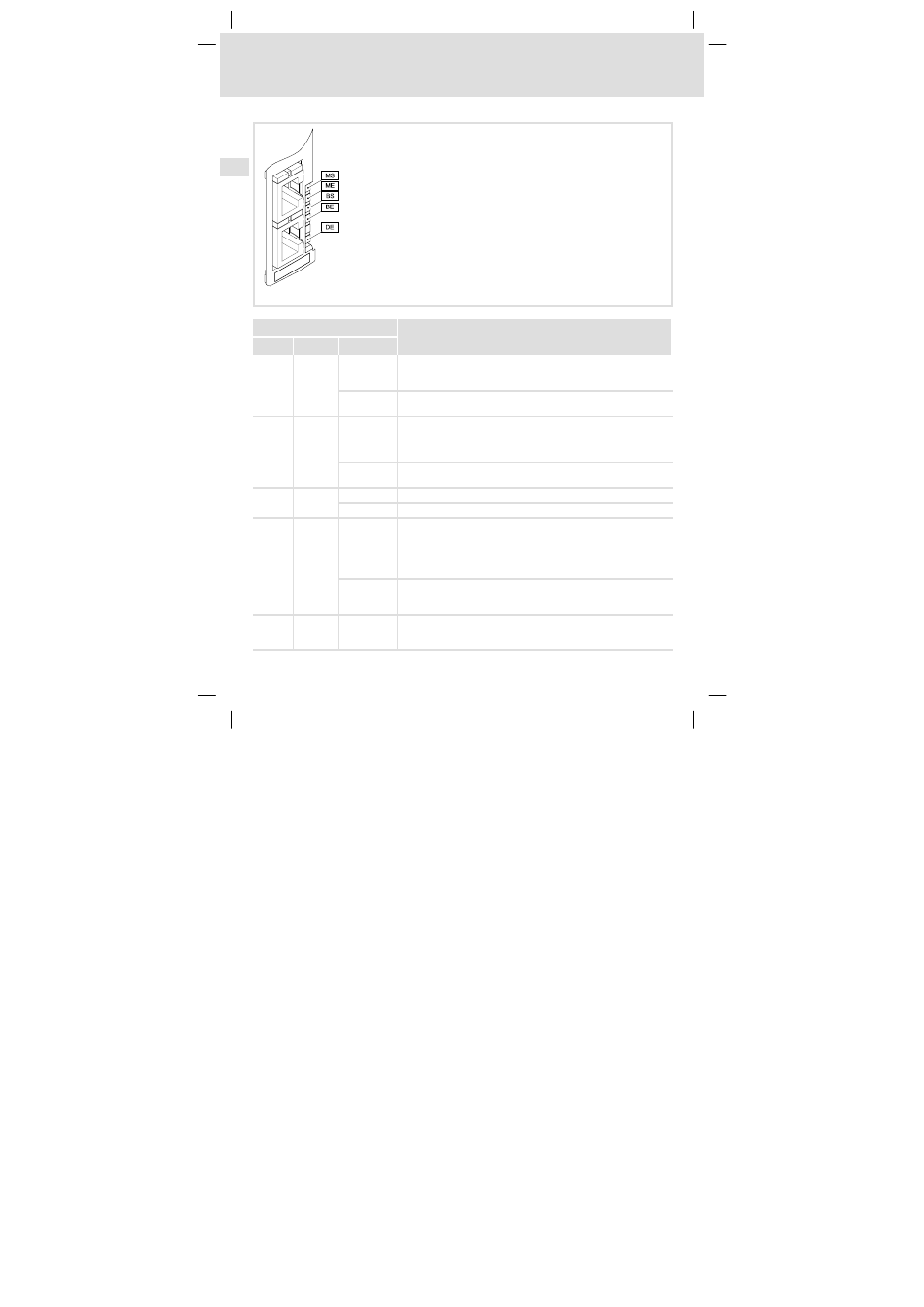

Affichages d’état par LED
EDK94AYCER DE/EN/FR/ES/IT 6.0
68
l
H1_Diagnose−−−−(DUMMYSEITEVOR)−−−
E94YCER001E
LED
Description Pos. Couleur Etat
MS Vert Clignote Le module de communication est sous tension, mais aucune
liaison n’est établie avec l’appareil de base (appareil de base
déconnecté, en cours d’initialisation ou non raccordé).
On Le module de communication est sous tension et la liaison avec
l’appareil de base est établie.
ME Rouge Clignote La fonction de test de détection des participants PROFINET est
déclenchée par le contrôleur IO.
La LED clignotante permet de détecter les périphériques IO
(localiser).
On Une erreur a été détectée au niveau du module de
communication.
BS Vert Off Le module PROFINET n’est pas activé sur le bus de terrain.
Clignote Le module de communication se trouve à l’état DATA_EXCHANGE.
BE Rouge Clignote Réglages non acceptés :
l Nom de station incorrect
l Paramètre IP incorrect
Le module de communication a été initialisé et fonctionne avec
les valeurs par défaut suivant le réglage interne.
On Défaut/erreur activée sur le bus (par exemple, le câble Ethernet
est débranché). Le module de communication se trouve à l’état
NO_DATA_EXCHANGE.
DE Rouge On Le module de communication n’est pas reconnu par l’appareil de
base (voir indications figurant dans la documentation de
l’appareil de base) ou ce dernier n’est pas activé.
